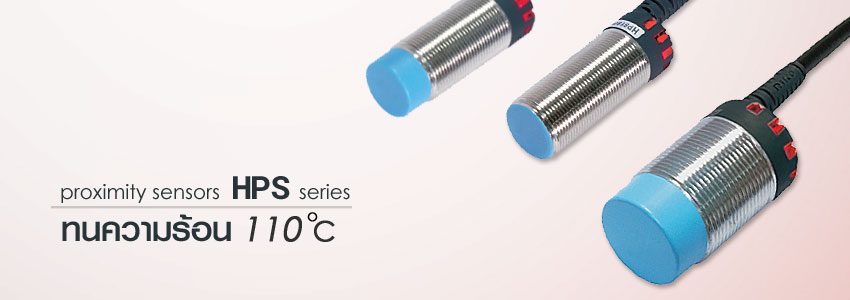

RIKO PROXIMITY SENSORS - HPS Series
คุณสมบัติ RIKO รุ่น HPS

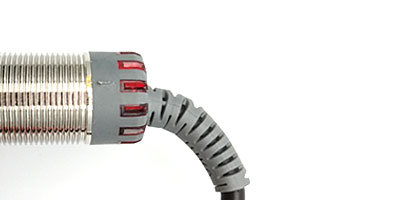

พร็อกซิมิตี้เซนเซอร์ RIKO รุ่น HPS รูปร่างทรงกระบอกใช้สำหรับจับวัตถุที่เป็นโลหะเมื่อเข้าใกล้ระยะตรวจจับ เกลียวมาตรฐาน M8, M12 และ M30 ทนความร้อน ถูกออกแบบมาเพื่องานติดตั้งตรวจจับโลหะในทีที่อุณหภูมิสูงๆ สามารถทนได้สูงสุดถึง 110 οC ช่วยลดความเสียหายจากอุณหภูมิมาสู่พร็อกซิมิตี้ได้เป็นอย่างดี นอกจากนี้ลักษณะการออกแบบสายเป็นแบบข้อต่อยืดหยุ่นป้องกันการหักงอของสาย พร้อมด้วยไฟแสดงผล LED ขนาดใหญ่

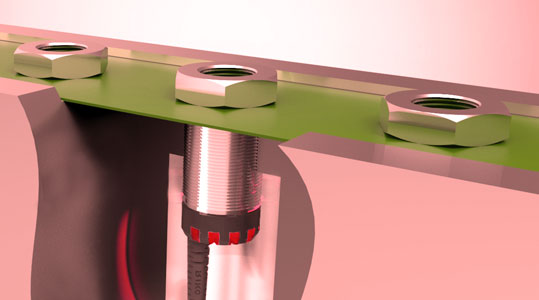

1. ทนอุณหภูมิสูง
พร็อกซิมิตี้เซนเซอร์ รุ่น HPS สามารถติดตั้งในที่สภาวะแวดล้อมอุณหภูมิได้สูงซึ่งสามารถทนได้สูงสุดถึง 110 องศาเซลเซียล
2. รองรับ OUTPUT หลากหลาย
ส่วนของ OUTPUT สามารถเลือกใช้งานได้หลากหลาย สามาถใช้งานได้แบบ NPN หรือ PNP และยังสามารถเลือกหน้าสัมผัสแบบ NO หรือ NC ได้อีกด้วยในตัวเดยวกัน ช่วยลดความหลากหลายจำนวนรุ่นในการทำสต๊อกสำหรับซ่อมบำรุง
ข้อมูลจำเพาะ : HPS series
| Model | HPS1202-N | HPS1204-N | HPS1805-N | HPS1808-N |
| Sensing distance | 2 mm | 4 mm | 5 mm | 8 mm |
| Secure sensing distance | 0 to 1.6 mm | 0 to 3.2 mm | 0 to 4 mm | 0 to 6.4 mm |
| Standard sensing object | Iron 12 × 12 × 1 mm | Iron 18× 18 × 1 mm | ||
| Sensing type | Shielded | Unshielded | Shielded | Unshielded |
| Description | Standard M12 | Standard M18 | ||
| Hysteresis | ≦10 % of sensing distance | |||
| Response time | DC Type 1 ms Max. | 2 ms Max. | ||
| Output type | NPN NO. | |||
| Operating voltage | DC 12 ~ 24 V or | |||
| Current consumption | DC: ≦ 14 mA no-load | |||
| Load current | DC:100 mA Max. at DC 24V | |||
| Leakage current | ≦1.1 mA no-load | |||
| Residual voltage | ≦ DC 2V | |||
| Insulation resistance | 20MΩ min. (DC500V) | |||
| Voltage withstandability | AC1000V 60Hz for 60 Sec. | |||
| Operating temperature | -20℃ ~ + 110℃ | |||
| Protection degree | IP 67 | |||
| Wiring method | Ø4.2x2M/3-wires | Ø5.2x2M/3-wires | ||
| Weight | Approx.64g | Approx.65g | Approx.93g | Approx.92g |
| Model | HPS3010-N | HPS3015-N |
| Sensing distance | 10mm | 15mm |
| Secure sensing distance | 0 to 8mm | 0 to 12 mm |
| Standard sensing object | Iron 30× 30 × 1 mm | |
| Sensing type | Shielded | Unshielded |
| Description | Standard M30 | |
| Hysteresis | ≦10 % of sensing distance | |
| Response time | 3.3 ms Max. | |
| Output type | NPN NO. | |
| Operating voltage | DC 12 ~ 24 V | |
| Current consumption | DC: ≦ 16 mA no-load | |
| Load current | DC:100 mA Max. at DC 24V | |
| Leakage current | ≦1.1 mA no-load | |
| Residual voltage | ≦ DC 2V | |
| Insulation resistance | 20MΩ min. (DC500V) | |
| Voltage withstandability | AC1000V 60Hz for 60 Sec. | |
| Operating temperature | -20℃ ~ + 110℃ | |
| Protection degree | IP 67 | |
| Wiring method | Ø5.2x2M/3-wires | Ø5.2x2M/3-wires |
| Weight | Approx.141g | Approx.129g |
ดาวน์โหลดสเปก
- HPS1202-N / HPS1202-P / HPS1204-N / HPS1204-P
- HPS1805-N / HPS1805-P / HPS1808-N / HPS1808-P
- HPS3010-N / HPS3010-P / HPS3015-N / HPS3015-P

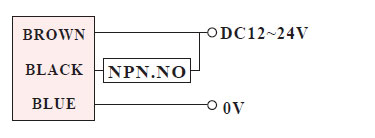

วงจรไดอะแกรม : HPS Series

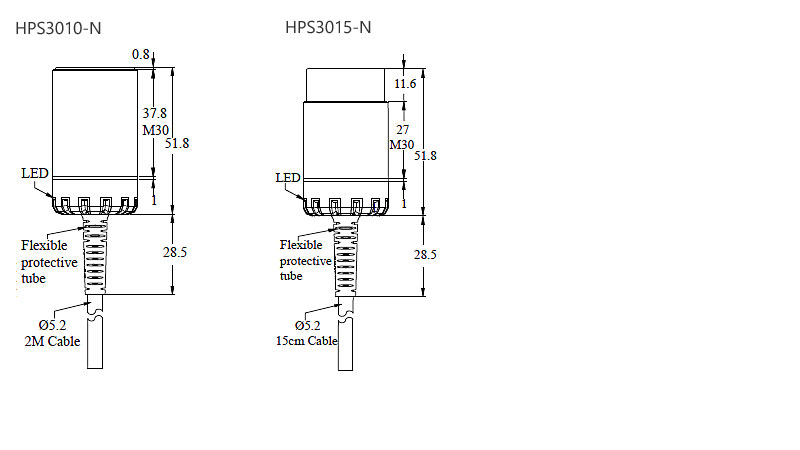

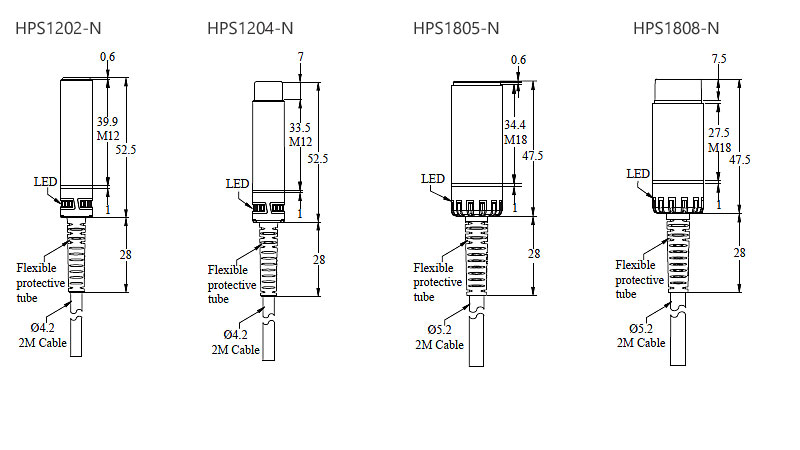

ขนาด (หน่วย:มม.) HPS Series
