Full Stainless Proximity Sensors - ASC Series
คุณสมบัติ Full Stainless Proximity Sensors รุ่น ASC

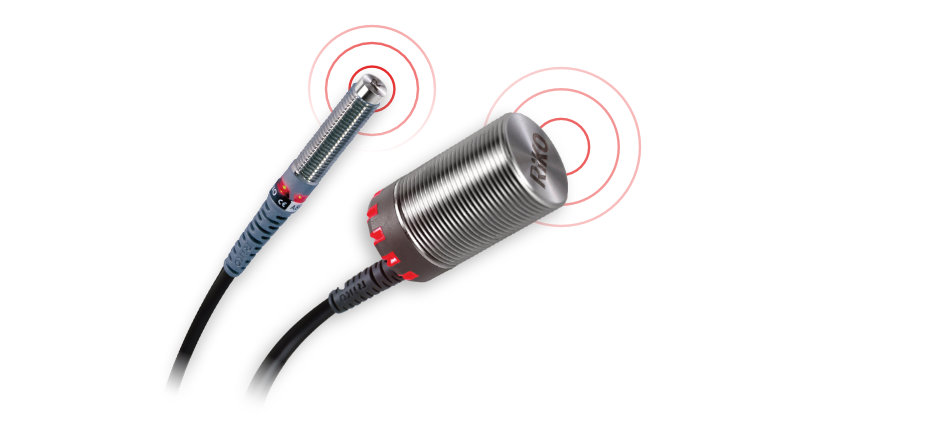

เซนเซอร์ รุ่น ASC เป็นพร็อกซิมิตี้เซนเซอร์ตรวจจับโลหะ ที่มีโครงสร้างสเตนเลสครอบทั้งหมด จึงทำให้ความแข็งแรงทนทานสูง ต่างจากพร็อกซิมิตี้เซนเซอร์ทั่วไปที่มีส่วนตรวจจับเป็น Epoxy ซึ่งชำรุดแตกหักง่าย พร็อกซิมิตี้เซนเซอร์ รุ่น ASC ทนทานต่อแรงกระแทก ทนทานต่อการขีดข่วน ทนทานต่อสะเก็ดไฟจากงานเชื่อม และมีระดับการป้องกันสูงที่ IP67K
1. ทนทานต่อการใช้งาน

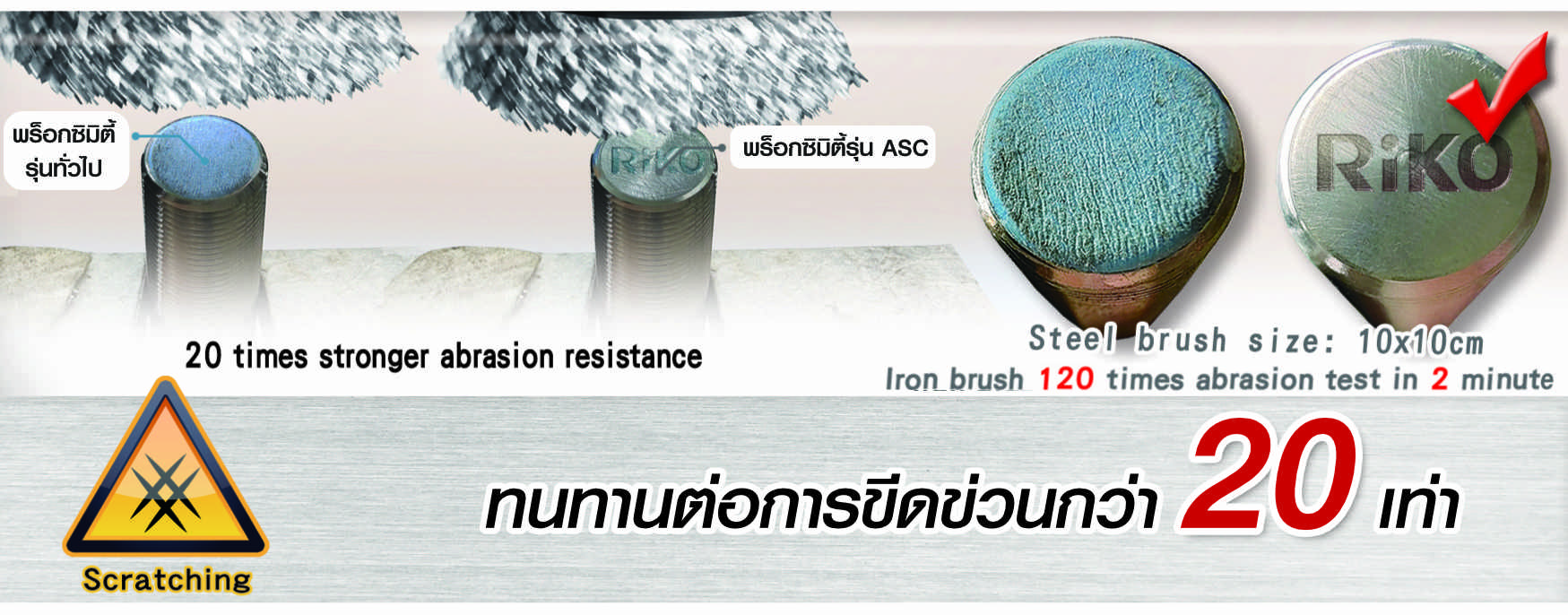

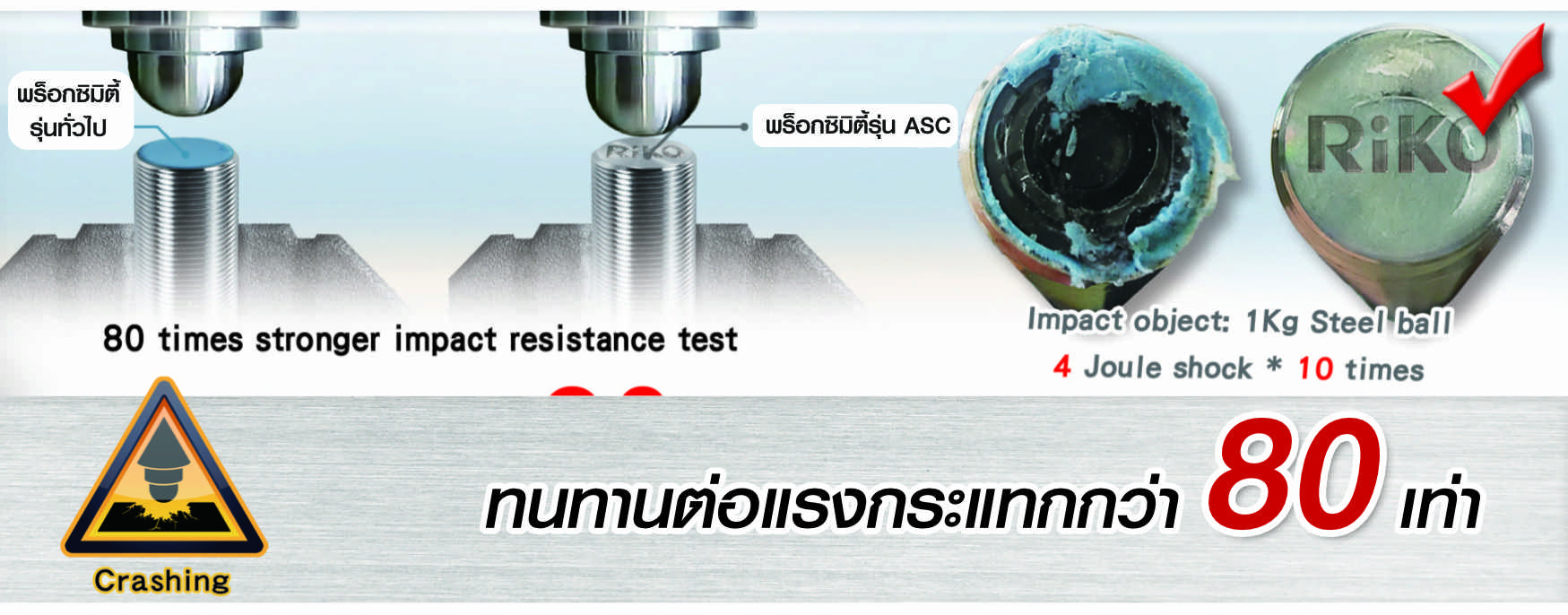

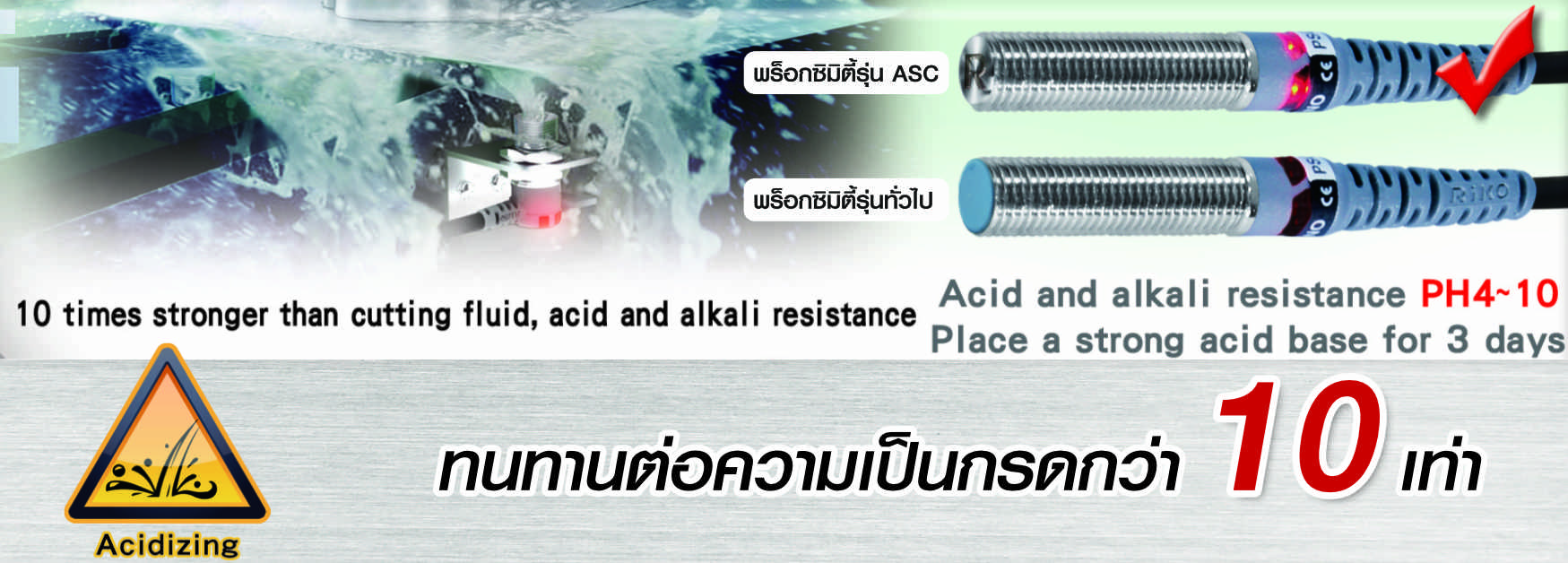

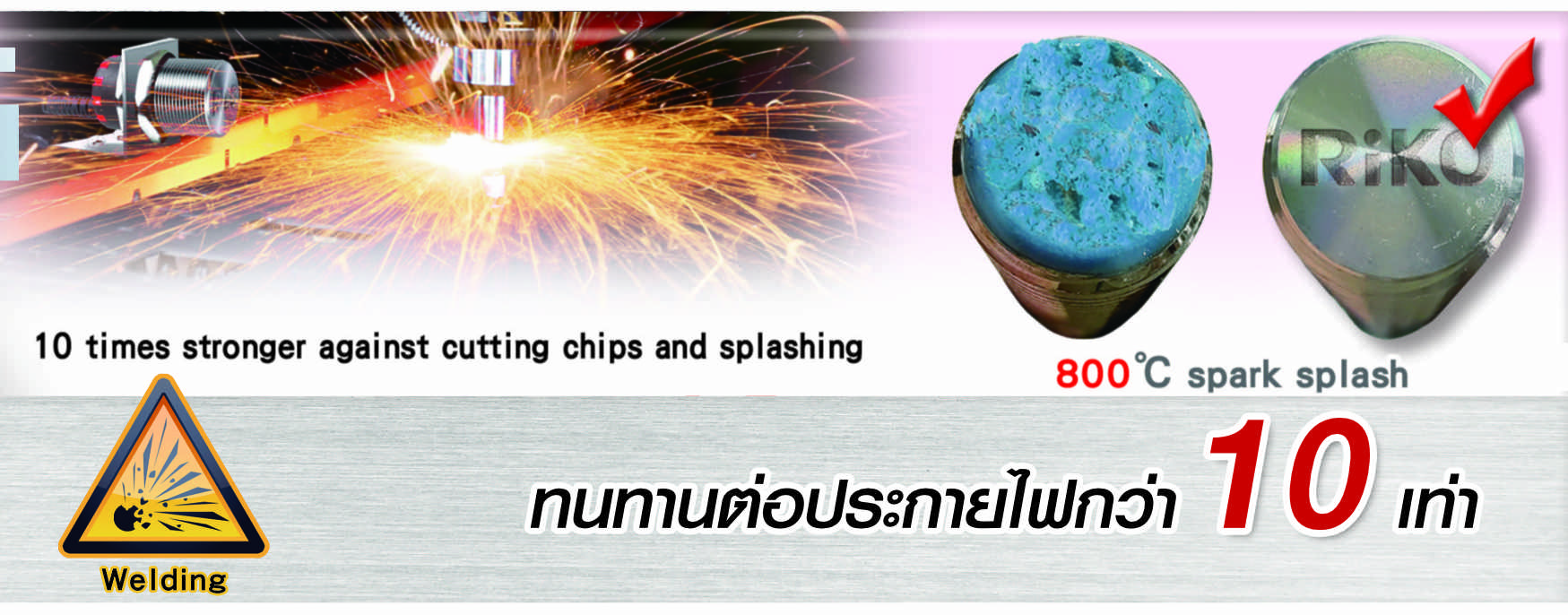

ด้วยโครงสร้างที่เป็นสเตนเลศห่อหุ้ม จึงทำให้พร็อกซิมิตี้เซนเซอร์ รุ่น ASC สามารถใช้งานสภาพแวดล้อมที่เลวร้ายได้ ซึ่งเมื่อทดสอบเปรียบเทียบ พร็อกซิมิตี้เซนเซอร์ทั่วไป กับ พร็อกซิมิตี้เซนเซอร์ รุ่น ASC นั้นจะพบว่า พร็อกซิมิตี้เซนเซอร์ รุ่น ASC ทนต่อแรงกระแทกมากกว่า 80 เท่า , ทนต่อการขีดข่วนมากกว่า 20 เท่า, ทนต่อสะเก็ดประกายไฟจากงานเชื่อมกว่า 10 เท่า นอกจากนี้ยังทนกรดของเหลวกว่า 10 เท่า จึงทำให้ลดเวลาการซ่อมบำรุงรวมถึงลดค่าใช้จ่าย
2. ข้อต่อสายยืดหยุ่น

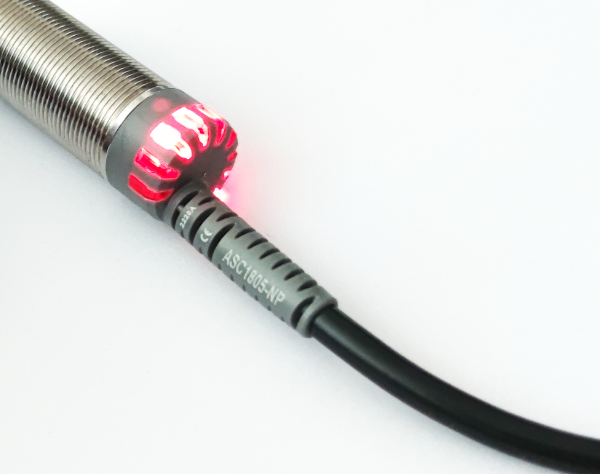

พร็อกซิมิตี้เซนเซอร์ รุ่น ASC จะถูกออกแบบให้มีข้อต่อสายที่มีความยืดหยุ่นสูง เพื่อช่วยลดปัญหาการหักงอของสายที่เกิดจากการโค้งงอ อีกทั้งไฟแสดงสถานะเอาท์พุทที่สังเกตเห็นได้อย่างชัดเจน
3. รองรับหลายเอาท์พุท
ส่วนของ OUTPUT สามารถเลือกใช้งานได้หลากหลาย สามาถใช้งานได้แบบ NPN หรือ PNP และยังสามารถเลือกหน้าสัมผัสแบบ NO หรือ NC ได้อีกด้วยในตัวเดียวกัน ช่วยลดความหลากหลายจำนวนรุ่นในการทำสต๊อกสำหรับซ่อมบำรุง
ข้อมูลจำเพาะ พร็อกซิมิตี้เซนเซอร์ รุ่น ASC
| Model | ASC0801-N3 | ASC0802-N3 | ASC1202-NP | ASC1205-NP |
| Sensing distance | 1 mm | 2 mm | 2 mm | 5 mm |
| Secure sensing distance | 0 ~ 0.8 mm | 0 ~ 1.6 mm | 0 to 1.6 mm | 0 to 4 mm |
| Standard sensing object | Iron 8 × 8 × 1 mm | Iron 12 × 12 × 1 mm | ||
| Sensing type | Shielded | Unshielded | Shielded | Unshielded |
| Description | Standard M8 | Standard M12 | ||
| Hysteresis | ≦10 % of sensing distance | |||
| Response time | 2 ms Max. | |||
| Output type | NPN L.on / D.on | NPN L.on / D.on | NPN L.on/D.on & PNP L.on/D.on | NPN L.on/D.on & PNP L.on/D.on |
| Operating voltage | DC12 ~ 30 V | |||
| Current consumption | ≦ 8 mA no-load | ≦ 14 mA no-load | ||
| Housing material | SUS304 | |||
| Acid base resistance | PH4 ~ PH10 | |||
| Load current | 100 mA Max. at DC 24V | |||
| Leakage current | ≦1.1 mA no-load | |||
| Residual voltage | ≦ DC 2V | |||
| Insulation resistance | 20MΩ min. (DC500V) | |||
| Voltage withstandability | AC1000V 60Hz for 60 Sec. | |||
| Operating temperature | -20℃ ~ + 60℃ | |||
| Protection degree | IP67K | |||
| Wiring method | Ø3x2M / 3-wires | Ø4.2x2M / 4-wires | ||
| Weight | Approx.30g | Approx.64g | Approx.65g | |
| Model | ASC1805-NP | ASC1808-NP | ASC3010-NP | ASC3018-NP |
| Sensing distance | 5 mm | 8 mm | 10mm | 18mm |
| Secure sensing distance | 0 to 4.0 mm | 0 to 6.4 mm | 0 to 8mm | 0 to 14.4mm |
| Standard sensing object | Iron 18× 18 × 1 mm | Iron 30× 30 × 1 mm | ||
| Sensing type | Shielded | Unshielded | Shielded | Unshielded |
| Description | Standard M18 | Standard M30 | ||
| Hysteresis | ≦10 % of sensing distance | |||
| Response time | 3.3 ms Max. | 10 ms Max. | ||
| Output type | NPN L.on / D.on & PNP L.on / D.on | |||
| Operating voltage | DC12 ~ 30 V | |||
| Current consumption | ≦ 14 mA no-load | ≦ 16 mA no-load | ||
| Load current | 100 mA Max. at DC 24V | |||
| Housing metal | SUS304 | |||
| Acid base resistance | PH4 ~ PH10 | |||
| Leakage current | ≦1.1 mA no-load | |||
| Residual voltage | ≦ DC 2V | |||
| Insulation resistance | 20MΩ min. (DC500V) | |||
| Voltage withstandability | AC1000V 60Hz for 60 Sec. | |||
| Operating temperature | -20℃ ~ + 60℃ | |||
| Protection degree | IP67K | |||
| Wiring method | Ø5.2x2M/4-wires | Ø5.2x2M/4-wires | ||
| Weight | Approx.93g | Approx.92g | Approx.141g | Approx.129g |
วงจรไดอะแกรม : ASC Series

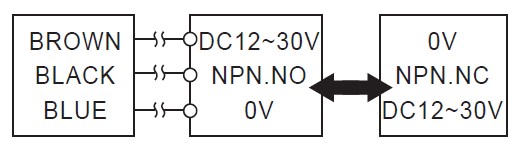

ASC0801-N3 / ASC0802-N3

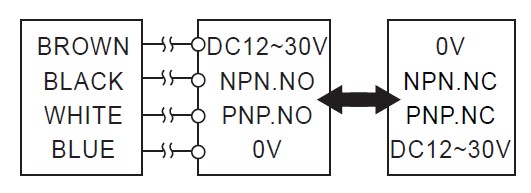

ASC1202-NP / ASC1205-NP / ASC1805-NP / ASC1808-NP / ASC3010-NP / ASC3018-NP

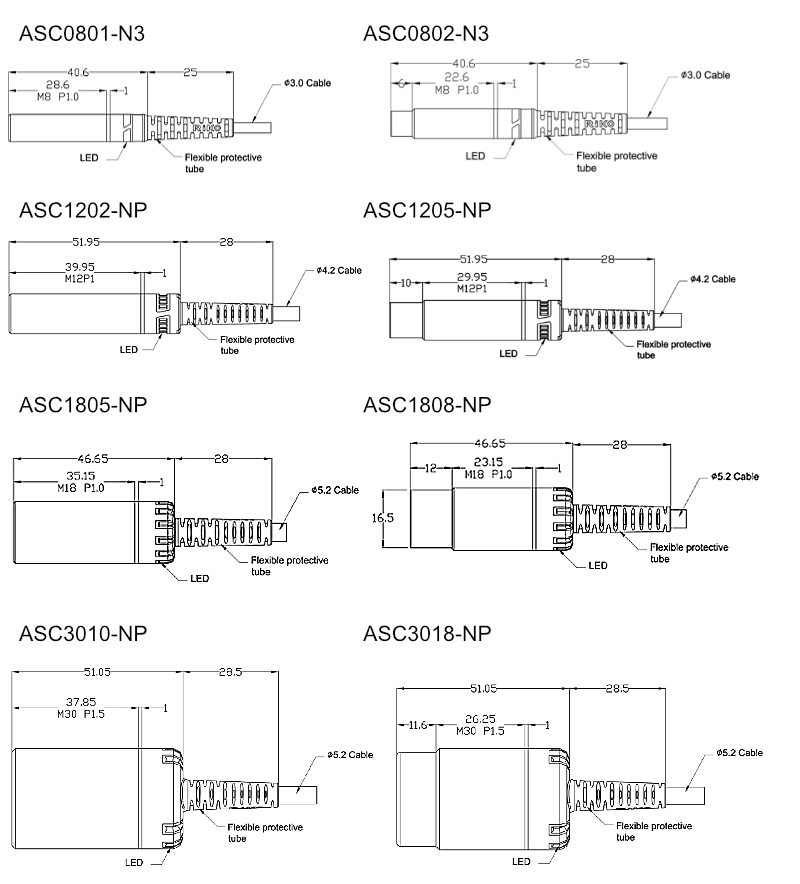

ขนาด (หน่วย:มม.) : Mark & Color Sensor MS Series
