Laser sensor - LS3 Series
คุณสมบัติเลเซอร์เซนเซอร์ รุ่น LS3
เลเซอร์เซนเซอร์ รุ่น LS3 ใช้แหล่งกำเนิดแสงเป็นเลเซอร์ จึงทำให้ลำแสงมีขนาดเล็ก ซึ่งช่วยให้สามารถตรวจจับวัตถุที่มีขนาดเล็กๆได้ หรือต้องการตรวจจับตำแหน่งของวัตถุที่ต้องการความแม่นยำกว่าการใช้โฟโต้อิเล็กทริคเซนเซอร์ มาพร้อมปุ่มปรับหมุน Sensitivity ช่วยให้ปรับระยะตรวจจับได้ตามต้องการ และพร้อมไฟแสดงสถานะการตรวจจับ นอกจากนี้ยังมีรูปร่างขนาดเล็ก กะทัดรัด ประหยัดพื้นที่ติดตั้ง มีความแข็งแรง ทนทาน ด้วยระดับมาตรฐานป้องกัน IP65 ทนฝุ่น และละอองน้ำได้อย่างดี

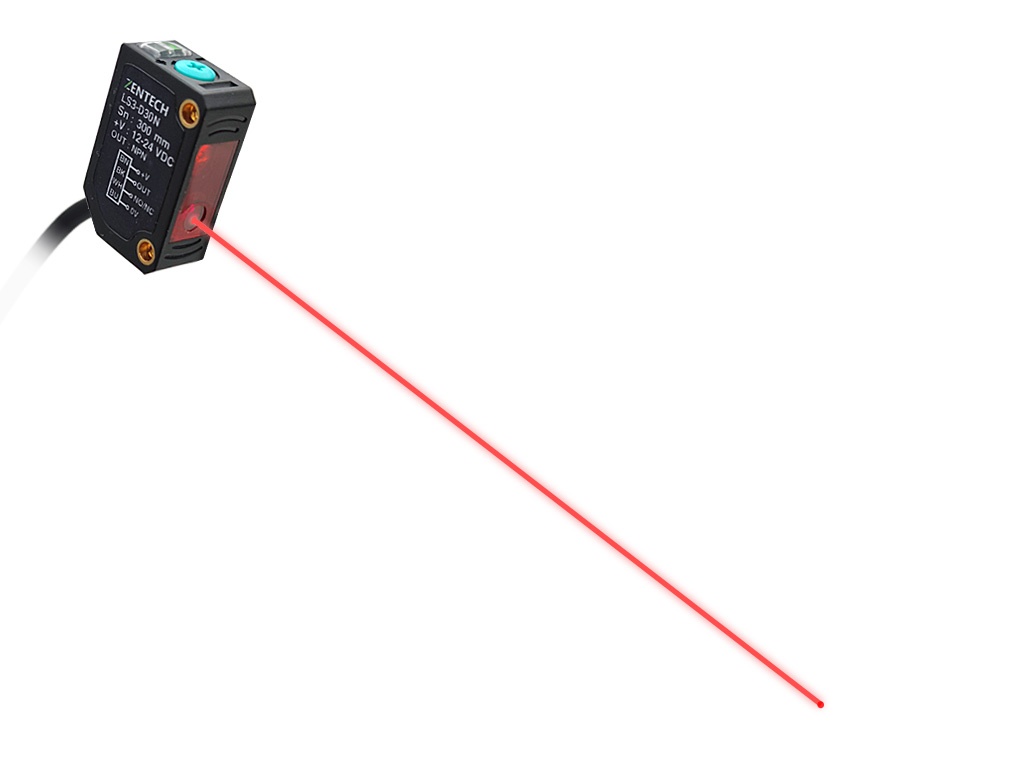

1. ลำแสงขนาดเล็ก
เลเซอร์เซนเซอร์ (Laser sensor) รุ่น LS3 มีขนาดลำแสงขนาดเล็กสูงสุดประมาณ 2 มม.สำหรับ การตรวจจับแบบ Diffuse (ตัวส่งและตัวรับภานในตัวเดียวกัน) และขนาดลำแสงประมาณ 5 มม.สำหรับการตรวจจับแบบ Thru-beam (ตัวส่งและตัวรับแยกกัน โดยยิงเข้าหากัน) จึงช่วยให้ตรวจจับตำแหน่ง หรือวัตถุขนาดเล็กที่ต้องการได้อย่างแม่นยำ ซึ่งต่างจากใช้โฟโต้เซ็นเซอร์ที่มีลำแสงยิงออกไปเป็นวงกว้าง จึงตรวจจับได้ไม่แม่นยำ

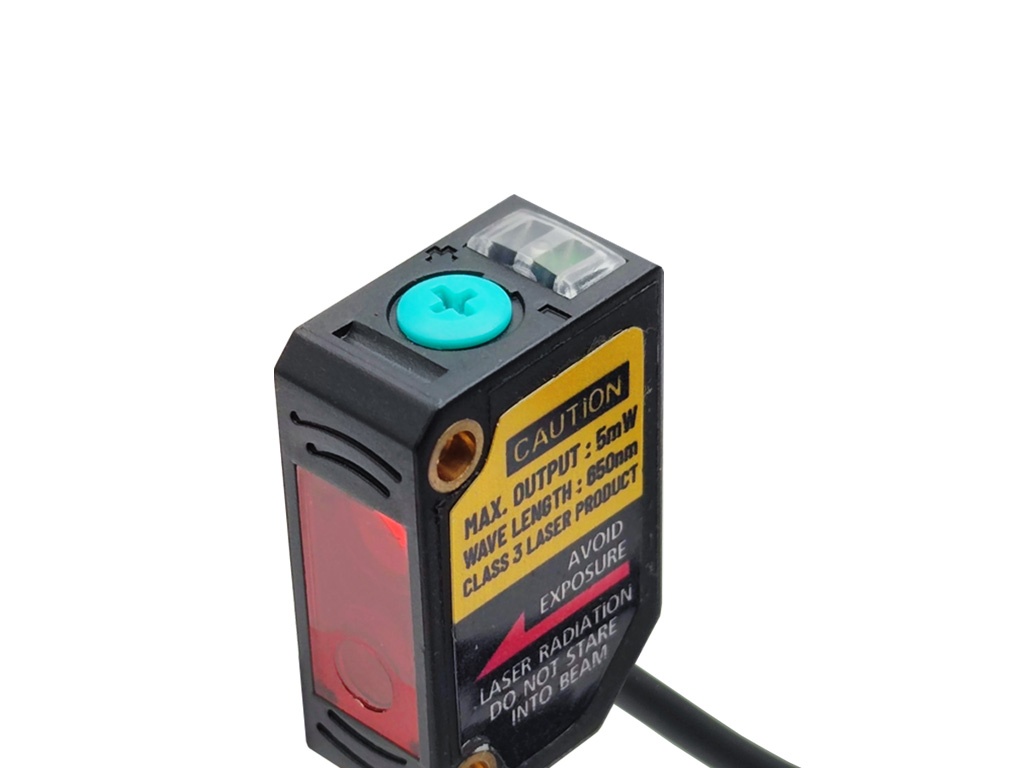

2. ปุ่มปรับหมุนและไฟแสดงสถานะ
ปุ่มปรับหมุน Sensitivtiy ด้านบน สามารถปรับได้ถึง 10 รอบ ช่วยปรับระยะการตรวจจับได้ละเอียด พร้อมทั้งไฟแสดงสถานะการทำงาน และสถานะเอาท์พุท เมื่อตรวจจับวัตถุได้ นอกจากนี้รูยึดแบบทองเหลือง มีความแข็งแรง ทนทาน ในการติดตัั้ง

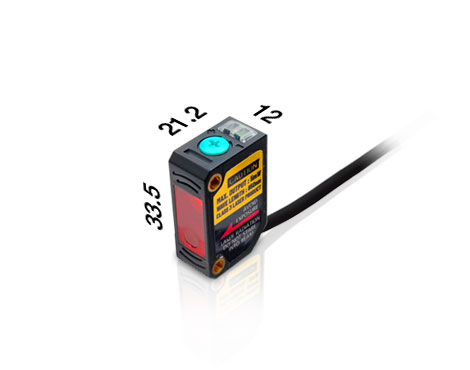

3. ขนาดเล็ก
เลเซอร์เซนเซอร์ รุ่น LS3 มีขนาด 33.5 x 21.2 x 12มม. เล็กกะทัดรัด ช่วยให้ประหยัดพื้นที่ติดตั้ง นอกจากนี้รูยึดเป็นแบบทองเหลือง มีความแข็งแรง ในการยึด และมีมาตรฐานการป้องกัน ระดับ IP65 ทำให้ป้องกันฝุ่น ละอองน้ำไปเป็นอย่างดี และทุกกล่องแถมตัวยึด (Bracket) และไขควงเพื่อปรับ sensiviity
สาธิตคุณสมบัติการทำงานของเลเซอร์เซนเซอร์ รุ่น LS3-D30N
ข้อมูลจำเพาะ เลเซอร์เซนเซอร์ รุ่น LS3
| Model No. | NPN | LS3-D30N | LS3-T2000N |
| PNP | LS3-D30P | LS3-T2000P | |
| Sensing type | Diffuse reflection | Through-beam | |
| Sensing distance | 300 mm | 20 m | |
| Beam size | Ø 0.3mm | Ø 5mm | |
| Response time | 1 ms | ||
| Switch type | Selectable L.on/D.on | ||
| Light source | Laser（650nm） | ||
| Operating voltage | 10~30V DC±10% | ||
| No-load supply current | ≤30mA | ||
| Load current | 100mA | ||
| Laser class | Class 1 | ||
| Ambient temperature | -10℃ ~ +55℃，No freezing | ||
| Ambient humidity | 35%~85%RH，No coagulating | ||
| Indicator | Laser indicator：Green; Output indicator：Yellow | ||
| Impact resistance | 50G(500m/s²) | ||
| Degree of protection | IP65 | ||
| Material | PBT (body), PMMA (Surface) | ||

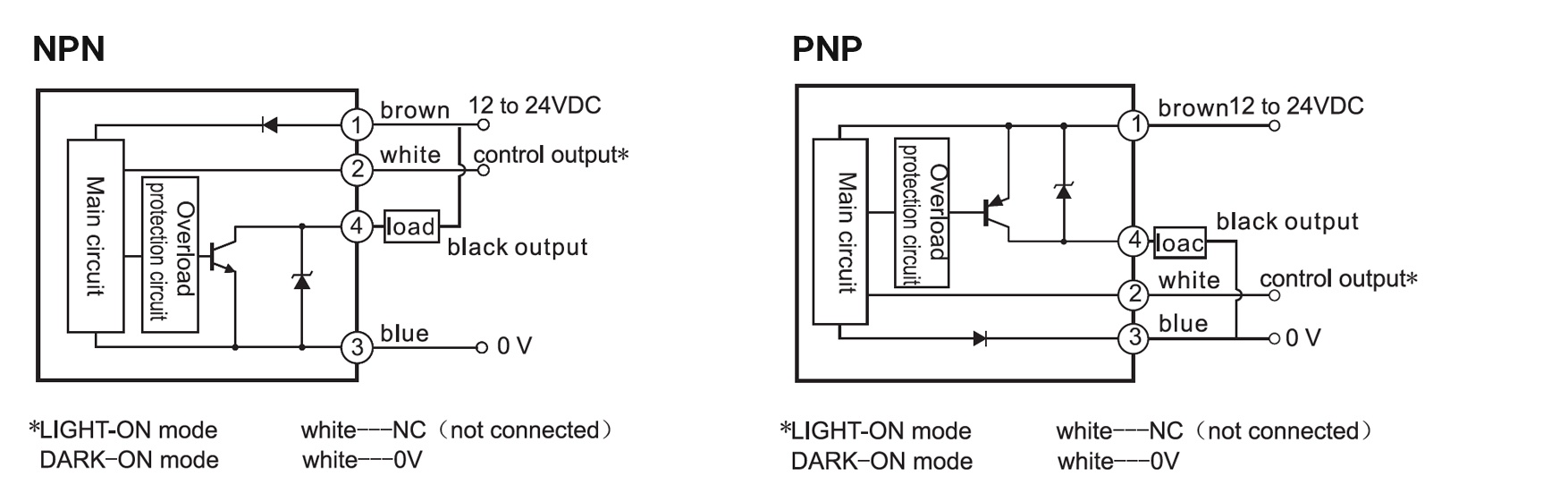

วงจรไดอะแกรม : Laser Sensor LS3 Series

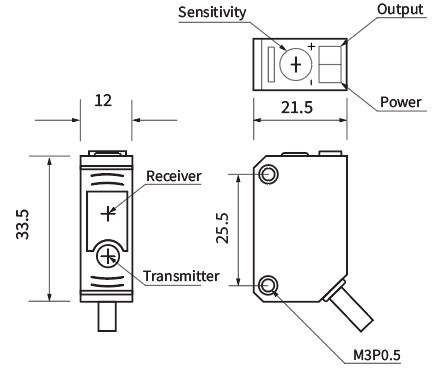

ขนาด (หน่วย:มม.) : Laser Sensor LS3 Series
