RIKO AREA SENSORS ASP-20 Series
คุณสมบัติ RIKO รุ่น ASP-20
เซนเซอร์แบบม่านแสงหรือ Area sensor RIKO รุ่น ASP-20 เป็นม่านแสงที่ออกแบบให้มีความทนทาน โครงสร้างผลิตจากอลูมิเนียม จึงมีความแข็งแรงทนทาน ระยะห่างแกนลำแสงที่ 20 มม. มีความสูงม่านแสงสูงสุด 620 มม.ไฟแสดงสถานะการทำงานด้านข้างช่วยสังเกตุการทำงานของเซนเซอร์ การเชื่อมต่อสายเป็นแบบขั้วต่อ(connector) ช่วยให้การซ่อมบำรุงเป็นไปได้อย่างง่ายดาย ส่วนของเอาท์พุทสามารถเลือกได้ให้เป็น NPN หรือ PNP โดยสวิทซ์ด้านข้าง
1. เฟรมอลูมิเนียมพร้อมไฟแสดงสถานะ
Area sensor รุ่น ASP มีเฟรมอลูมิเนียมแข็งแรง ทนทาน พร้อมไฟแสดงสถานะการทำงานต่างๆ สว่างชัดเจน สังเกตการทำงานได้อย่างชัดเจน
2. CONNECTOR & BRACKET
ช่องต่อสายเคเบิลแบบ Connector ช่วยให้การถอดเปลี่ยนสำหรับการซ่อมบำรุงทำได้ง่ายดาย
* สาย Connector 2 เมตร และ Bracket เป็นอุปกรณ์มาตรฐานภายในกล่องไม่จำเป็นต้องซื้อเพิ่มเติม
3. รองรับ OUTPUT หลายหลาย
ASP series มีสวิทซ์ปรับเลือกใช้งานเอาท์พุทรองรับได้ทั้ง NPN หรือ PNP เลือกหน้าสัมผัสได้ทั้งแบบ NO หรือ NC
ข้อมูลจำเพาะ
| Model | ASP-2008-K1 | ASP-2016-K1 | ASP-2024-K1 | ASP-2032-K1 |
| ASP-2008S-K1 | ASP-2016S-K1 | ASP-2024S-K1 | ASP-2032S-K1 | |
| No.of Beams | 8 | 16 | 24 | 32 |
| Sensing Height | 140 mm | 300 mm | 460 mm | 620 mm |
| Beam pitch | 20 mm | |||
| Sensing type | Through beam | |||
| Resolution | 30 mm opaque object | |||
| Sensing distance | 0.6 M ～ 5 M 0.3 M ～ 2 M |
|||
| Emitting light | Infrared LED：850 nm | |||
| Indicating LED | Blinking or shining output indicators. | |||
| Output type | NPN L.on/D.on , PNP L.on/D.on | |||
| Running type | More than one beam is covered ON﹙Dark On﹚ | |||
| Operating voltage | DC12 ~ 24 V±10% (ripple P-P：10% Max.) | |||
| Current Consumption | Transmitter：45 mA Max. Receiver：35 mA Max. |
Transmitter：60 mA Max. Receiver：40 mA Max. |
Transmitter：70 mA Max. Receiver：45 mA Max. |
Transmitter：90 mA Max. Receiver：50 mA Max. |
| Load current | 100 mA Max. at DC 24V | |||
| Protection circuit | Reversed Supply circuit protection, Short circuit protection output | |||
| Response time | Off to On：15 ms Max. On to Off：20 ms Max. |
|||
| Insulation resistance | 20MΩ min. (DC500V) | |||
| Voltage withstandabiligy | AC1000V 60Hz for 60 Sec. | |||
| Operating temperature | - 10 ℃ ~ + 45℃ ﹙No freezing allowed﹚ | |||
| Ambient humidity | 35% ~ 85% RH | |||
| Storage temperature | - 10 ℃ ~ + 45℃ ﹙No freezing allowed﹚ | |||
| Storage humidity | 35% ~ 95% RH | |||
| Protection degree | IP62 | |||
| Material | Aluminum+ABS | |||
| Wiring method | Transmitter：M12 pigtailed type(5P) Receiver：M12 pigtailed type(5P) |
|||
| Weight | Approx.320g | Approx.590g | Approx.890g | Approx.1180g |
ดาวน์โหลดสเปก
- ASP-2008-K1 / ASP-2008S-K1 / ASP-2016-K1 / ASP-2016S-K1 / ASP-2024-K1 / ASP-2024S-K1 / ASP-2032-K1 / ASP-2032S-K1
วงจรไดอะแกรม ASP-20 Series

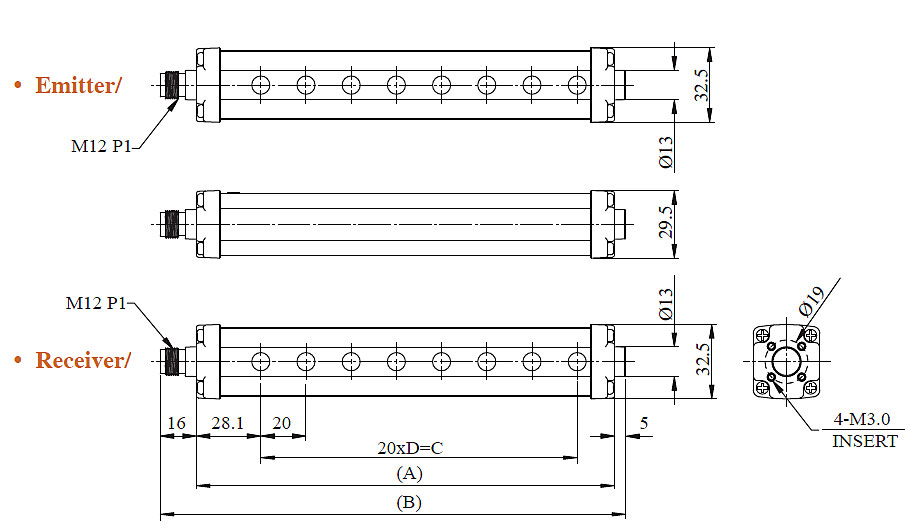

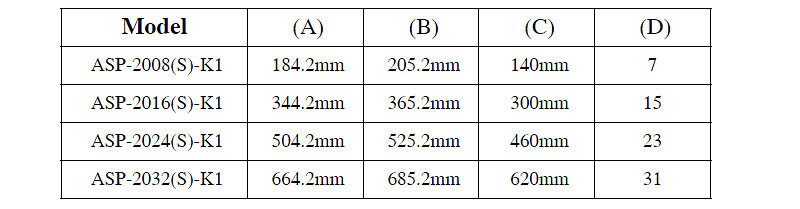

ขนาด (หน่วย:มม.) ASP-20 Series
Bracket
