RIKO AREA SENSOR - ASP40 Series

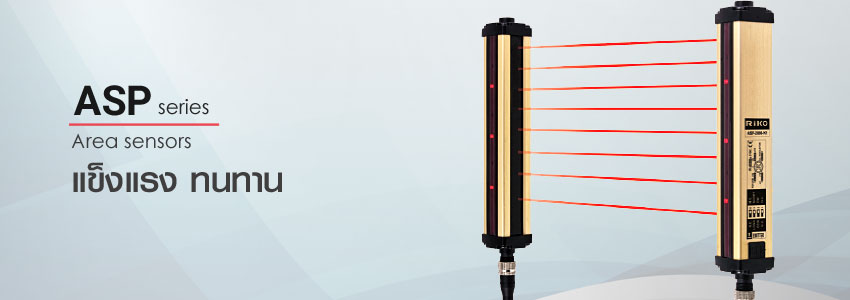

asp main picture

คุณสมบัติ RIKO รุ่น ASP-40

     เซนเซอร์แบบม่านแสงหรือ Area sensor RIKO  รุ่น ASP-40 เป็นม่านแสงที่ออกแบบให้มีความทนทาน โครงสร้างผลิตจากอลูมิเนียม จึงมีความแข็งแรงทนทาน ระยะห่างแกนลำแสงที่ 40 มม. มีความสูงม่านแสงสูงสุด 600 มม.ไฟแสดงสถานะการทำงานด้านข้างช่วยสังเกตุการทำงานของเซนเซอร์ การเชื่อมต่อสายเป็นแบบขั้วต่อ(connector) ช่วยให้การซ่อมบำรุงเป็นไปได้อย่างง่ายดาย ส่วนของเอาท์พุทสามารถเลือกได้ให้เป็น NPN หรือ PNP โดยสวิทซ์ด้านข้าง

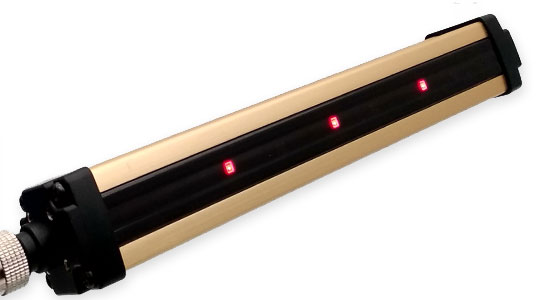

1. เฟรมอลูมิเนียมพร้อมไฟแสดงสถานะ

RIKO AREA SENSOR ASP 2008 K1 ASP 2016 K1 ASP 2024 K1 ASP 2032 K1 LED STATUS Area sensor รุ่น ASP มีเฟรมอลูมิเนียมแข็งแรง ทนทาน พร้อมไฟแสดงสถานะการทำงานต่างๆ สว่างชัดเจน สังเกตการทำงานได้อย่างชัดเจน

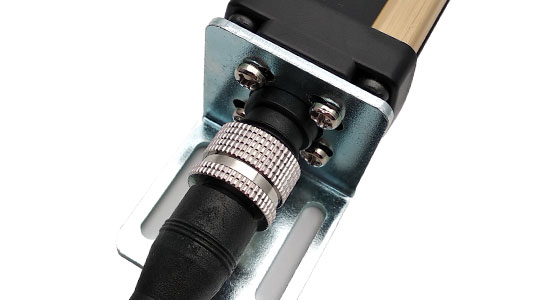

2. CONNECTOR & BRACKET

RIKO AREA SENSOR ASP 2008 K1 ASP 2016 K1 ASP 2024 K1 ASP 2032 K1 CONNECTING CABLE BRACKET ช่องต่อสายเคเบิลแบบ Connector ช่วยให้การถอดเปลี่ยนสำหรับการซ่อมบำรุงทำได้ง่ายดาย
* สาย Connector 2 เมตร และ Bracket เป็นอุปกรณ์มาตรฐานภายในกล่องไม่จำเป็นต้องซื้อเพิ่มเติม

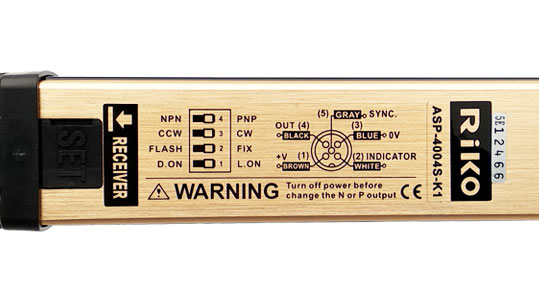

 3. รองรับ OUTPUT หลายหลาย

RIKO AREA SENSOR ASP 2008 K1 ASP 2016 K1 ASP 2024 K1 ASP 2032 K1 ALL OUTPUT NPN PNP NO NC ASP series มีสวิทซ์ปรับเลือกใช้งานเอาท์พุทรองรับได้ทั้ง NPN หรือ PNP เลือกหน้าสัมผัสได้ทั้งแบบ NO หรือ NC















ข้อมูลจำเพาะ

Model  ASP-4004-K1 ASP-4008-K1 ASP-4012-K1 ASP-4016-K1
ASP-4004S-K1 ASP-4008S-K1 ASP-4012S-K1 ASP-4016S-K1
No.of Beams 4 8 12 16
Sensing Height 120 mm 280 mm 440 mm 600 mm
Beam pitch 40 mm
Sensing type Through beam
Resolution 60 mm opaque object
Sensing distance 0.6 M ～ 5 M
0.3 M ～ 2 M		 0.6 M ～ 5 M
0.3 M ～ 2 M		 0.6 M ～ 5 M
0.3 M ～ 2 M		 0.6 M ～ 5 M
0.3 M ～ 2 M
Emitting light Infrared LED：850 nm
Indicating LED Blinking or shining output indicators.
Output type NPN L.on/D.on , PNP L.on/D.on
Running type More than one beam is covered ON﹙Dark On﹚
Operating voltage DC12 ~ 24 V±10% (ripple P-P：10% Max.)
Current Consumption Transmitter：35 mA Max.
Receiver：30 mA Max.		 Transmitter：45 mA Max.
Receiver：35 mA Max.		 Transmitter：55 mA Max.
Receiver：40 mA Max.		 Transmitter：55 mA Max.
Receiver：40 mA Max.
Load current 100 mA Max. at DC 24V
Protection circuit Reversed Supply circuit protection, Short circuit protection output
Response time Off to On：15 ms Max.
On to Off：20 ms Max.
Insulation resistance 20MΩ min. (DC500V)
Voltage withstandabiligy AC1000V 60Hz for 60 Sec.
Operating temperature - 10 ℃ ~ + 45℃ ﹙No freezing allowed﹚
Ambient humidity 35% ~ 85% RH
Storage temperature - 10 ℃ ~ + 45℃ ﹙No freezing allowed﹚
Storage humidity 35% ~ 95% RH
Protection degree IP62
Material Aluminum+ABS
Wiring method Transmitter：M12 pigtailed type(5P)
Receiver：M12 pigtailed type(5P)
Option Connectors ：M125R-PUR-2M / M125R-PUR-5M
Weight Approx.315g Approx.580g Approx.875g Approx.1160g

ดาวน์โหลดสเปก

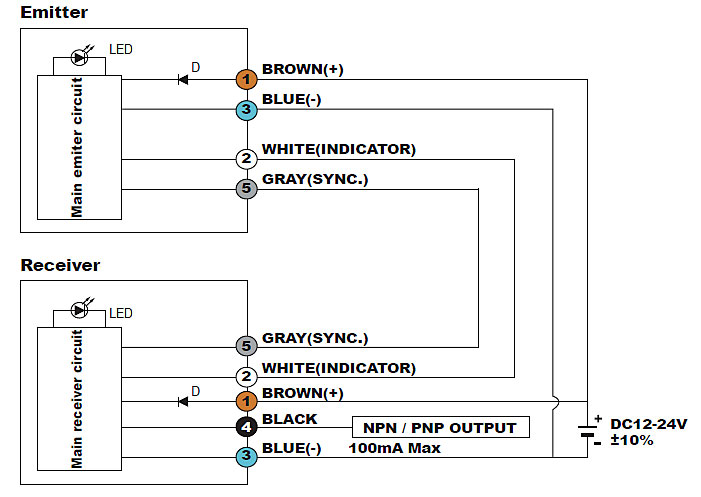

วงจรไดอะแกรม ASP-40 Series

asp20 riko area sensor wiring

ขนาด (หน่วย:มม.) ASP-40 Series

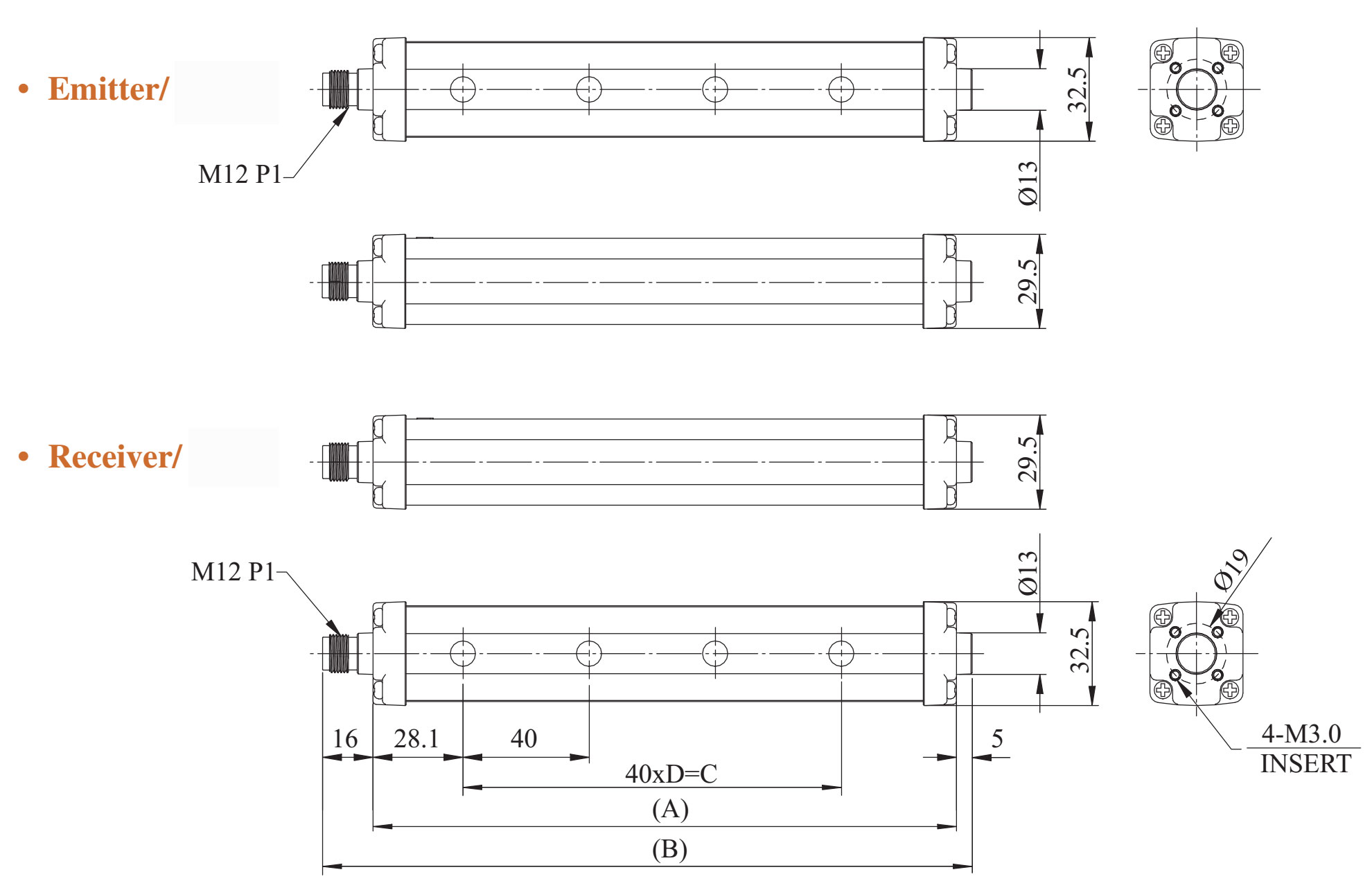

RIKO AREA SENSOR ASP 4004 K1 ASP 4008 K1 DIMENSION

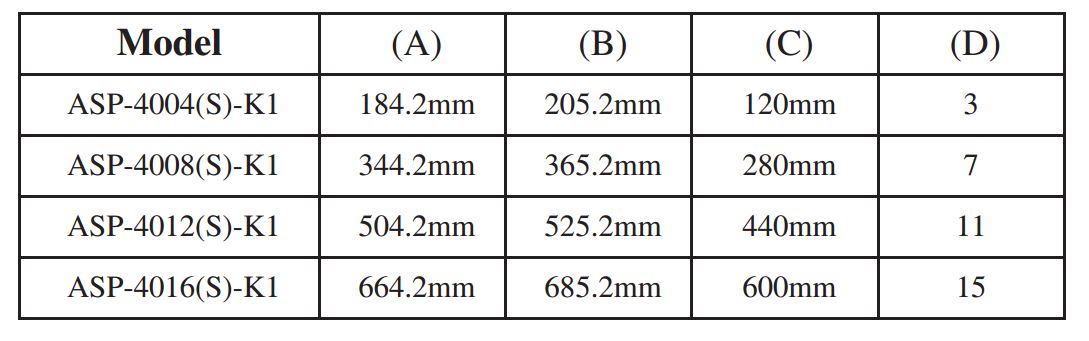

RIKO AREA SENSOR ASP 4004 K1 ASP 4008 K1 DIMENSION CHART

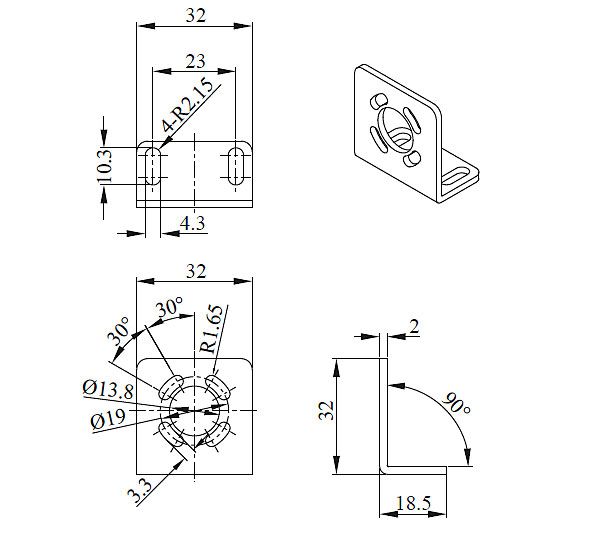

Bracket

asp20 riko area sensor bracket
