RIKO AREA SENSOR  OAP-20 Series

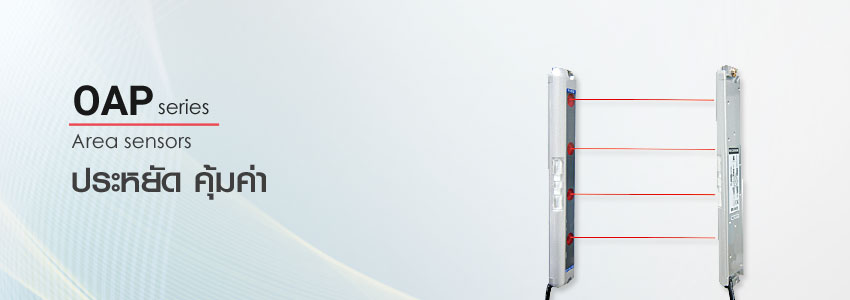

oap main picture

คุณสมบัติ RIKO รุ่น OAP-20

     เซนเซอร์แบบม่านแสงหรือ Area sensor RIKO  รุ่น OAP-20 เป็นม่านแสงที่ประหยัด คุ้มค่าสำหรับงบประมาณที่จำกัด ดีไซน์ในลักษณะที่บางพิเศษช่วยประหยัดพื้นที่ ระยะห่างแกนลำแสงที่ 20 มม. มีความสูงม่านแสงสูงสุด 300 มม.ไฟแสดงสถานะการทำงานด้านข้างช่วยสังเกตุการทำงานของเซนเซอร์ การเชื่อมต่อสายเป็นแบบขั้วต่อ(connector) ช่วยให้การซ่อมบำรุงเป็นไปได้อย่างง่ายดาย



1. ระยะแกนลำแสง 20 mm.

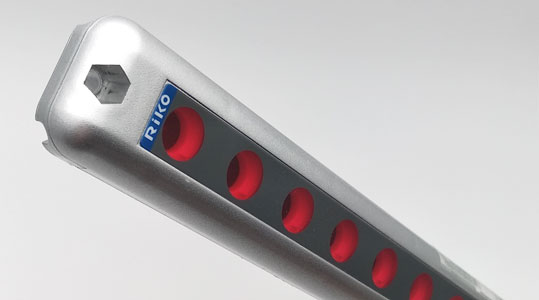

RIKO AREA SENSOR OAP 2008 NK OAP 2008S K1 OAP 4004 NK OAP 4008 NK BEAMสามารถตรวจจับได้อย่างละเอียด ด้วยระยะห่างของลำแสงเพียง 20 มม. สามารถประยุกต์ใช้งานในการตรวจจับได้หลากหลาย เช่น ป้องกันอวัยะยื่นเข้าไปยังเครื่องจักร, ตรวจจับชิ้นงานหล่น












2. รูปร่างบาง ประหยัดพื้นที่

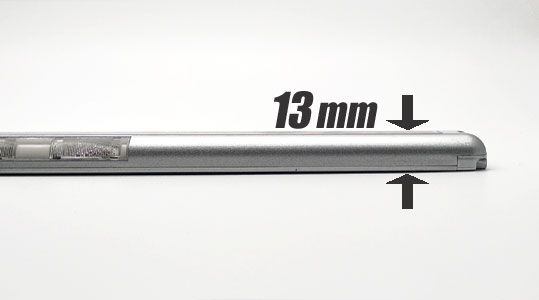

RIKO AREA SENSOR OAP 2008 NK OAP 2008S K1 OAP 4004 NK OAP 4008 NK THIN SHAPE เซนเซอร์ม่านแสง รุ่น OAP มีความหนาเพียง 13 มม. ช่วยประหยัดพืนที่ในการติดตั้งได้มากและมีน้ำหนักเบา










  3. สายต่อแบบ Connector

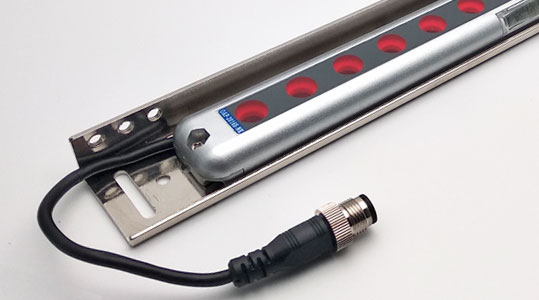

RIKO AREA SENSOR OAP 2008 NK OAP 2008S K1 OAP 4004 NK OAP 4008 NK BRACKET CONNECTING CABLE


ช่องต่อสายเคเบิลแบบ Connector ช่วยให้การถอดเปลี่ยนสำหรับการซ่อมบำรุงทำได้ง่ายดาย
* สาย Connector 2 เมตร และ Bracket เป็นอุปกรณ์มาตรฐานภายในกล่องไม่จำเป็นต้องซื้อเพิ่มเติม













ข้อมูลจำเพาะ

Model  NPN D.on OAP-2008-NK OAP-2008S-NK OAP-2016-NK OAP-2016S-NK
PNP D.on OAP-2008-PK OAP-2008S-PK OAP-2016-PK OAP-2016S-PK
Sensing type  Through beam
Resolution  30 mm opaque object
Sensing distance  0.6 M ~ 5 M 0.3 M ~ 2 M 0.9 M ~ 5 M 0.5 M ~ 2 M
Sensing Height  140 mm  300 mm
Emitting light  Infrared LED:850 nm
No.of Beams  16
Beam pitch  20 mm
Indicating LED    5LEDs each on emitter and receiver.  7LEDs each on emitter and receiver.
LEDs blink from top to bottom under the normal emission.
All LEDs light up under the emitting circuit failure and will become blinking until the normal emission.
Running type More than a beam is covered ON﹙Dark On﹚
Operating voltage  DC12 ~ 24 V±10% (ripple P-P:10% Max.)
Current Consumption    Transmitter:90 mA Max.  Transmitter:135 mA Max.
Receiver:35 mA Max.  Receiver:70 mA Max.
Load current  100 mA Max at DC 24V
Protection circuit  Reversed Supply circuit protection, Short circuit protection output
Response time    Off to On:15 ms Max.
On to Off:20 ms Max.
Insulation resistance  20MΩ min. (DC500V)
Voltage withstandabiligy  AC1000V 60Hz for 60 Sec.
Operating temperature  - 10 ℃ ~ + 45℃ ﹙No freezing allowed﹚
Ambient humidity  35% ~ 85% RH
Storage temperature  - 10 ℃ ~ + 45℃ ﹙No freezing allowed﹚
Storage humidity  35% ~ 95% RH
Protection degree  IP62
Material  ABS
Weight  Approx.200g  Approx.253g

ดาวน์โหลดสเปก

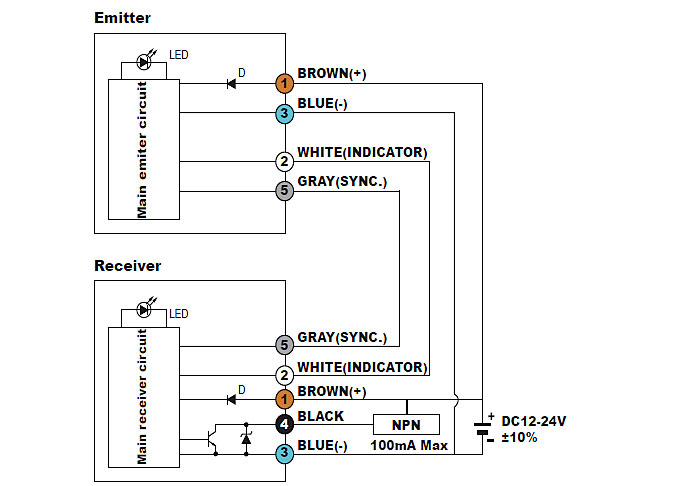

วงจรไดอะแกรม OAP-20 Series

oap riko area sensor wiring

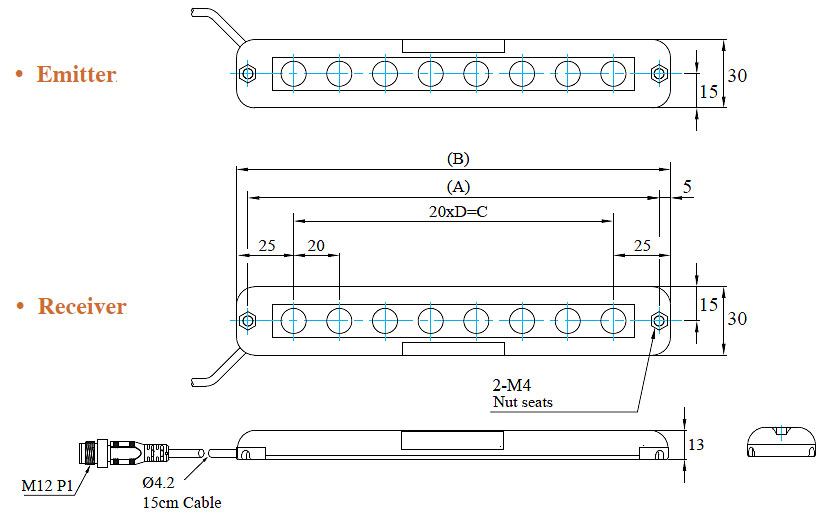

ขนาด (หน่วย:มม.) OAP-20 Series

oap riko area sensor size1

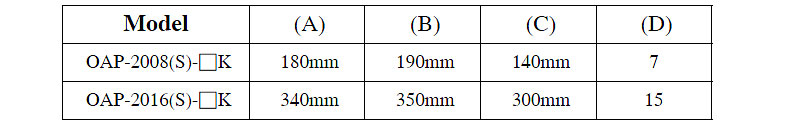

oap riko area sensor size2
