 Laser Guide - LB Series

zentech laser alignment laser module laser guide

        Laser Module รุ่น LB เป็นเลเซอร์อุตสาหกรรมใช้สร้างแนวเส้นตรง เส้นกากบาท หรือ สร้างจุด เพื่อใช้เป็นเส้นอ้างอิงสำหรับงานเล็งแนว เช่น เส้นเลเซอร์อ้างอิงเพื่องานเชื่อม งานตัด หรืองานประกอบต่างๆ ซึ่งไม่จำเป็นต้องตีเส้นให้ยุ่งยาก หรือตีเส้นแนวที่สินค้า อาจทำให้เกิดความเสียหายได้  นอกจากนี้ Laser LB series ยังเป็นเลเซอร์อุตสาหกรรมจึงมีความแข็งแรง ทนทาน อายุการใช้งานของแสงเลเซอร์นานต่อเนื่อง ปลอดภัยด้วยระดับเลเซอร์ Class 2 มีแสงเลเซอร์ทั้งแสงสีแดงและสีเขียวให้เลือกใช้งาน และรองรับการใช้งานหนักในภาคการผลิตได้เป็นอย่างดี

download thai button   download ENG button



Laser LB series มี 5 รุ่นให้เลือกใช้งาน

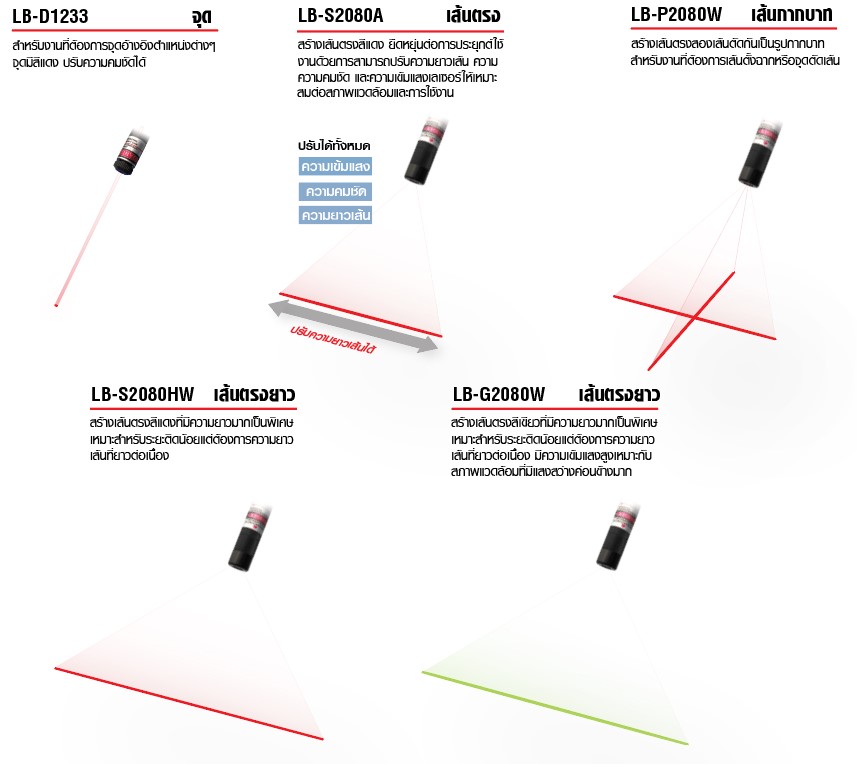

NEW LASER MODULES LB SERIES 2022

  1. LB-D1233 (Red Dot Laser Guide)
    - เลเซอร์สร้างจุด สีแดง ขนาดเล็ก กะทัดรัด ประหยัดพื้นที่
  2. LB-S2080HW (Red Line Laser Guide)
    - เลเซอร์สร้างเส้น สีแดง ให้เส้นลำแสงที่มีความยาวมากเป็นพิเศษ เหมาะสำหรับระยะติดตั้งที่จำกัดและต้องการความยาวเส้นที่ต่อเนื่อง
  3. LB-S2080A (Red Line Laser Guide | Adjustable type)
    -
    เลเซอร์สร้างเส้น สีแดง ยืดหยุ่นต่อการใช้งานสูงด้วยการสามารถปรับความยาวเส้นเลเซอร์,ความคมชัดและความเข้มของแสงเลเซอร์ให้เหมาะสมต่อสภาพแวดล้อมการใช้งาน
  4. LB-G2080W (Red Line Laser Guide)
    - เลเซอร์สร้างเส้น สีเขียว สร้างเส้นแนวตรงให้ความยาวของเส้นเลเซอร์ยาวเป็นพิเศษ เหมาะสำหรับระยะติดตั้งที่จำกัดแต่ต้องการความยาวเส้นที่ยาวต่อเนื่อง และใช้งานที่บริเวณที่มีแสงสว่างค่อนข้างมาก
  5. LB-P2080W (Cross Line Laser Guide)
    - เลเซอร์สร้างเส้นกากบาท ตั้งฉากกัน 90 องศา ช่วยในการสร้างเส้นกากบาทอ้างอิงสำหรับการเล็งเข้ามุมต่างๆหรืองานที่ต้องการเส้นตั้งฉาก


คุณสมบัติ

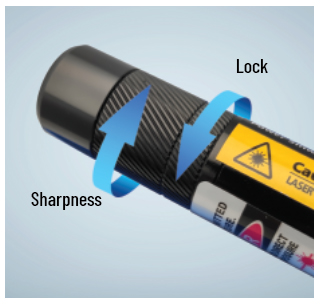

LB LASER LINE SHARPNESS ADJUSTMENT

ปรับโฟกัสความคมชัด (ทุกรุ่น)

   เลเซอร์ Zentech รุ่น LB สามารปรับโฟกัสเพื่อให้เลเซอร์มีความคมชัด เมื่อยิงเลเซอร์ไปที่ระดับหรือวัตถุที่ระยะต่างๆ เส้นเลเซอร์อาจจะมีขยายหรือเบลอได้ ดังนั้นการปรับโฟกัสจึงข่วยแก้ปัญหาในการยิงเลเซอร์ที่ระยะต่างๆได้เป็นอย่างดี

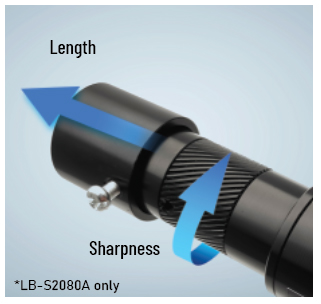

LB LASER LINE LENGTH ADJUSTMENT

ปรับความยาวของเส้นเลเซอร์ (เฉพาะรุ่น LB-S2080A)

   เมื่อเลื่อนฝาครอบด้านหน้าเลนส์ช่วยให้สามารถปรับความยาวของเส้นเลเซอร์ให้มีความยาวที่เพิ่มขั้นหรือลดลงได้ตามต้องการ ช่วยให้ใช้งานได้อย่างยืดหยุ่น อีกทั้งมาพร้อมกับวงแหวนปรับความความคมชัดช่วยให้เลเซอร์มีความคมชัดทุกระยะติดตั้ง

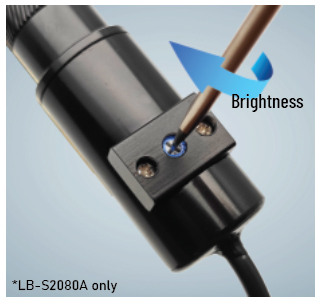

LB LASER LINE BRIGHTNESS ADJUSTMENT

ปรับความเข้มแสง (เฉพาะรุ่น LB-S2080A)

   สามารถปรับหมุนเพื่อเพิ่มหรือลดความเข้มแสงได้ตามต้องการ ช่วยให้สามารถปรับความเข้มของแสงเลเซอร์ให้เหมาะสมตามสภาพแวดล้อมการใช้งานได้อย่างเหมาะสม

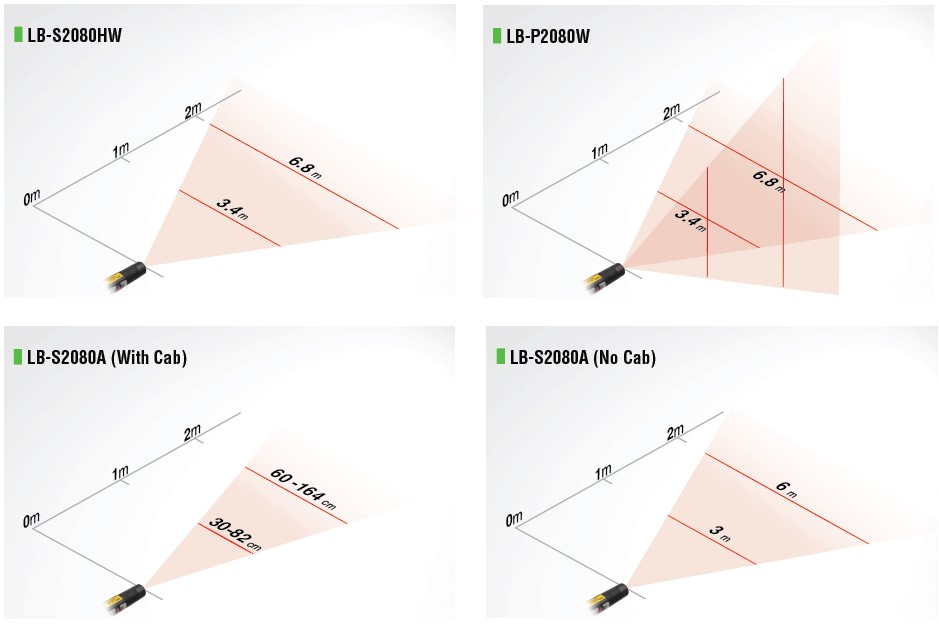

ความยาวเส้นเลเซอร์ VS ระยะติดตั้ง

                     กราฟแสดงตัวอย่างข้อมูลความสัมพันธ์ความยาวของเส้นเลเซอร์เมื่อยิงที่ระยะต่างๆกันของรุ่นเลเซอร์สร้างเส้นตรงและเลเซอร์สร้างเส้นกากบาท  เช่น รุ่น LB-S2080HW เมื่อติดตั้งยิงเลเซอร์ไปยังจุดที่ต้องการ ห่างประมาณ 2 เมตร. ความยาวของเส้นเลเซอร์ที่ถูกยิงออกมาจะมีความยาวประมาณ 6.8 เมตร. และมีความสัมพันธ์ในลักษณะค่อนข้างเป็นทางเชิิงเส้นที่ระยะต่างกันออกไป
***ข้อมูลโดยประมาณ ทั้งขึ้นอยู่กับ การผลิต การประกอบ และการปรับโฟกัส

laser module length with distance LB series




LASER ITEM SET

LB-D1233 SET ประกอบด้วย หัวยิงเลเซอร์, ขายึดหมุนปรับได้รอบตัว และเพาวเวอร์ซัพพลายพร้อมสวิทซ์เปิดปิด

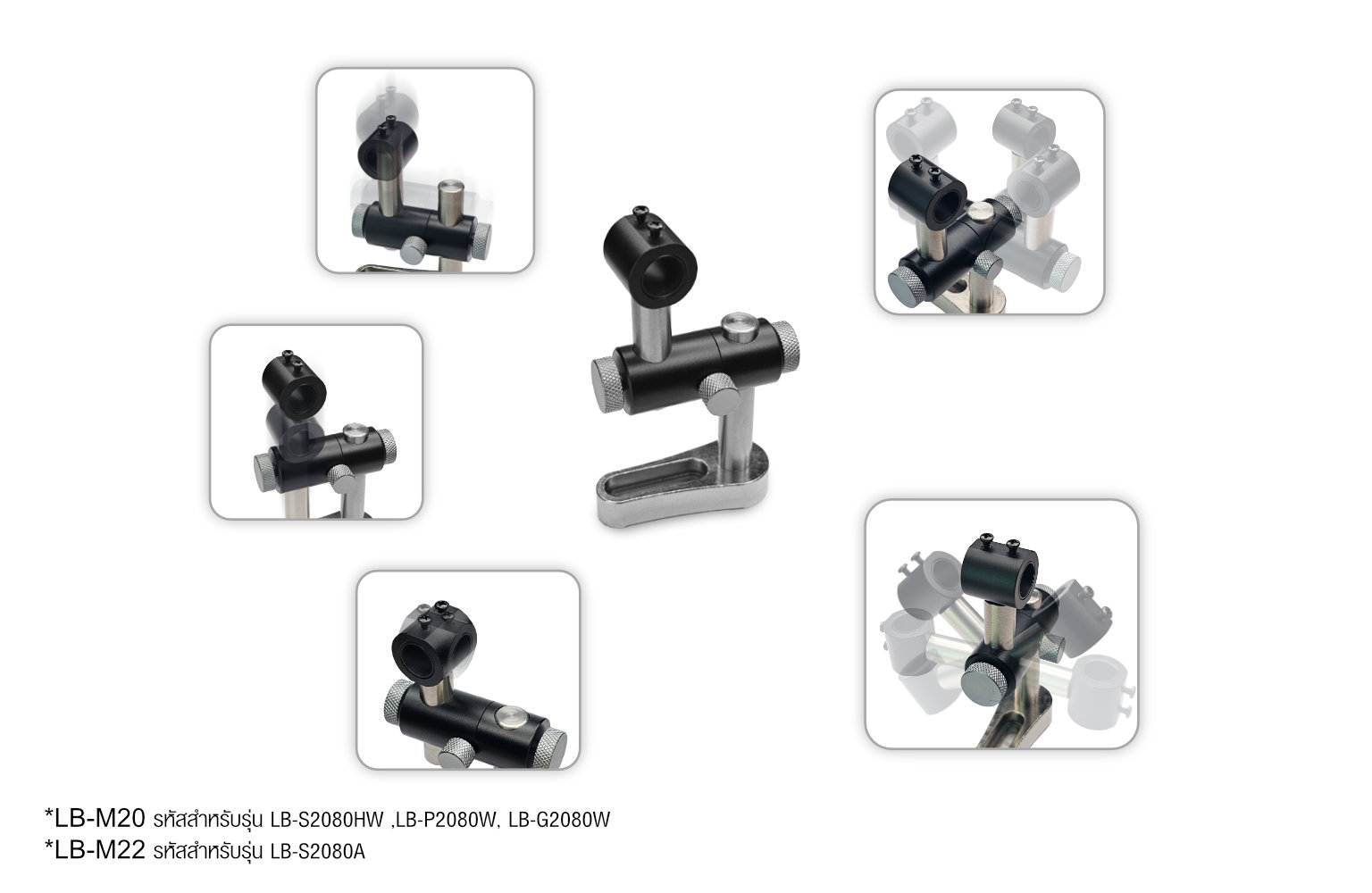

LB-S2080HW, LB-G2080W, LB-P2080W, LB-S2080A  ประกอบด้วย หัวยิงเลเซอร์, ขายึดปรับมุม และเพาวเวอร์ซัพพลายพร้อมสวิทซ์เปิดปิด

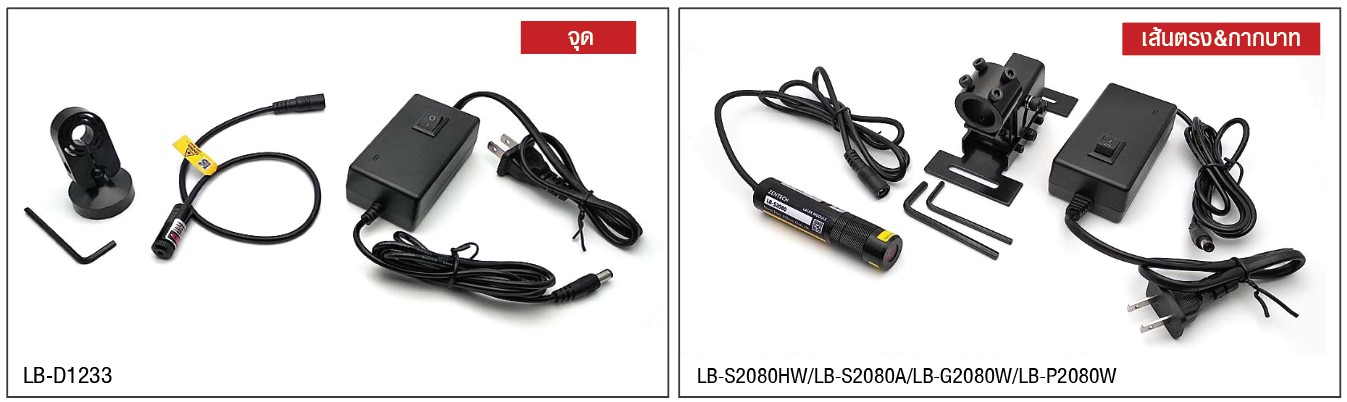

laser module set package


download thai button   download ENG button





SPECIFICATION

 Model LB-D1233 LB-S2080HW LB-S2080A LB-G2080W LB-P2080W
 Laser type  Dot Line
Cross
 Laser Colour Red Green Red
 Light source    Diode Mitsubishi
  Wave Length 650 nm 660 nm 630 nm 525 nm 660 nm
 Electrical    Power voltage 5 Vdc
  Output power 5 mW 10 mW 5 mW 5 mW 10 mW
 Environment
 resistance
  Ambient temperature -10 to +50C (No freezing)
  Ambient humidity 35 to 85% RH (No condensation)
 Life time  8,000 hr up.
 Material  Lens : High quality glass / Body : Aviation aluminum
 Dimension  Ø12 X 33 mm Ø20 x 90 mm
 Weight  18 g 60 g

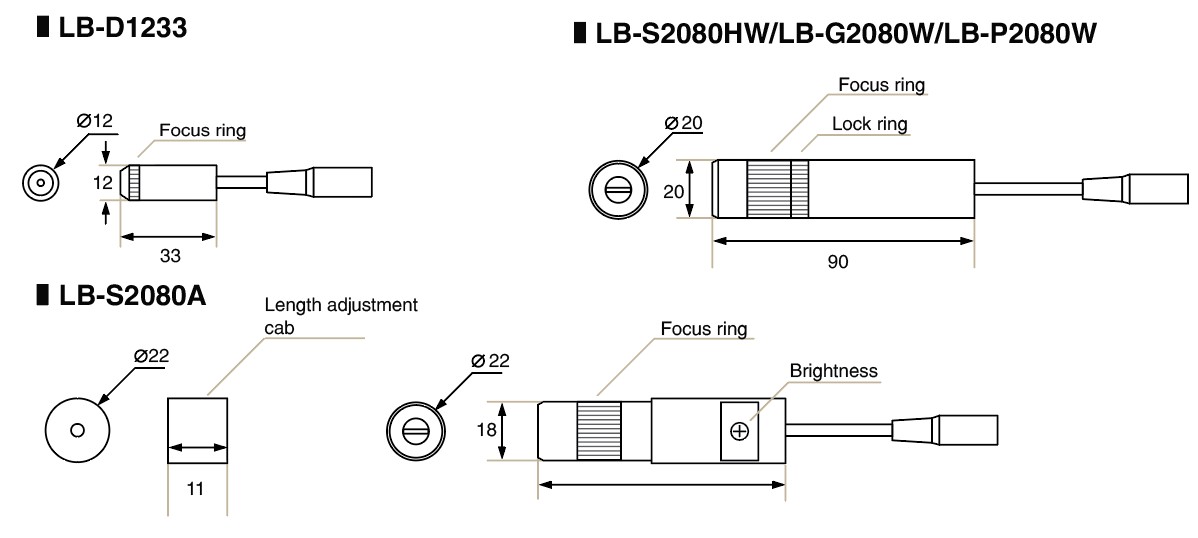

DIMENSION (unit : mm)

dimension laser module lb series
