ANALOG / DIGITAL INDICATOR -T900
คุณสมบัติ Digital Indicator T900
เครื่องรับสัญญาณ Analog แปลงเป็นตัวเลข Digital แสดงผลออกผ่านหน้าจอตัวเลขขนาดใหญ่ สามารถรับสัญญาณมาตรฐาน 0-1V,1-5V , 0-5V , 0-10V , 4-20mA , สามารถตั้งค่า Alarm limit HI GO LOW ได้หลายรูปแบบ พร้อมฟังก์ชั่น Scaling function เพื่อให้แสดงผลตัวเลขตามต้องการ ฟังก์ชั่น Zero เพื่อปรับค่าที่ให้เป็นศูนย์ เอาท์พุทเป็นแบบรีเลย์ใช้่งานได้ทันที

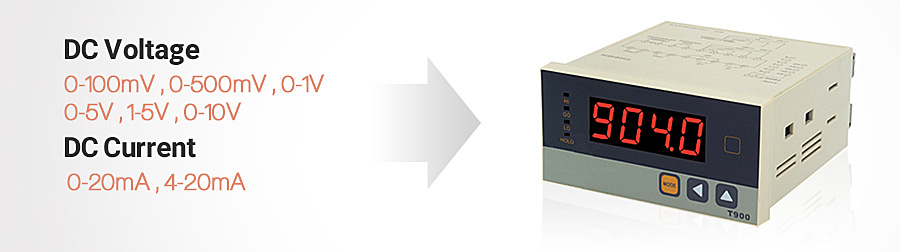

- เปลี่ยนสัญญาณ Analog เป็นตัวเลข Digital แสดงผลตัวเลขขนาดใหญ่ ชัดเจน
- รับย่านสัญญาณ Analog ได้ทั้ง 0-20mA, 4-20mA, 0-100mV, 0-200mV, 0-500mV, 0-5V, 1-5V, 0-10V
- ตั้งค่า output ได้หลากแบบ High alarm, Low alarm, Windows alarm
- เลือกปรับค่าแสดงผลเป็นแบบ Average ได้ เพื่อป้องกันสัญญาณรบกวนอื่นๆ
- สามารถแสดงค่า MAX / MIN สูงสุดได้
- output แบบ relay มี 3 ouput HI, GO , LOW
- สามารถทำ linear หรือ Scaling ให้ตัวเลขแสดงตามหน่วยที่ต้องการ
- มี Zero function เพื่อปรับค่าเป็น 0 ให้ถูกต้องตามต้องการ
- ช่องเอาท์พุท 4-20mA สำหรับต่อออกอุปกรณ์ภายนอก

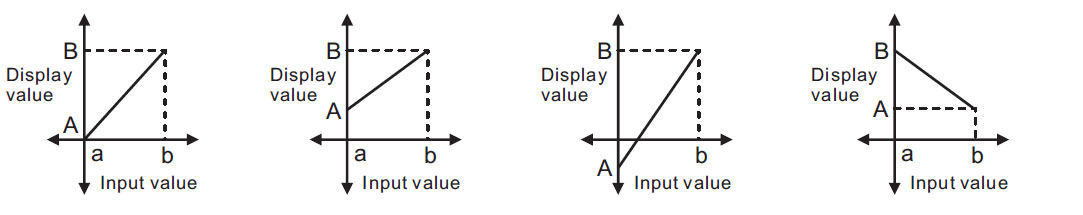

Digital Indicator T900 : โหมด Scaling Function เปลี่ยนสัญญาณ Analog ที่เข้ามาเป็นตัวเลขดิจิตอล ให้ตรงกับหน่วยที่ต้องการ
ข้อมูลจำเพาะ Digital Indicator T900
| Model | T900 |
| Input Range | DC current : 0-20mA / 4-20mA / DC Voltage : 0-100mV / 0 -200mV / 0-500mV / 0-1V / 0-5V / 1-5V / 0-10V / |
| Display accuracy | • 23"C+5℃- DC Type : F.S.+0.1% rdg+2digit /AC Type : F.S.+0.3% rdg+3digit DC/AC Type F.S +0.3% rdg +3digit max.only for SA terminal. • -1o·c to so·c- DC/AC Type : F.S.+0.5% rdg+3digit |
| Sampling cycle | DC type: 50ms,AC type : 16.6ms |
| Display method | 7Segment LED display(red) |
| Max . indication range | -1999 to 9999(4digit) |
| Max.allowable input | 110% F.S for each measured input range |
| A/D conversion method | Practical oversampling using successive approximation ADC |
| Preset output | • Relay output- Contact capacity :250VAC 3A ,30VDC 3A |
| Hold function | lncludes(Externa l hold function) |
| Auxiliary output voltage | DC24V 50mA.Max |
| Insulation resistance | Min. 100MO(at 500VDC megger) between external terminal and case |
| Dielectric stength | 2,000VAC for lminute between external terminal and case |
| Noise stength | ±2kV t he square wave noise(pulse width : 11JS) by the noise simulator |
| Power supply | 100-240VAC 50/60Hz(AIIowable voltage range : 90 tO 110%) |
| Power consumption | 55VA |
| ambient temperature | -10 to 50℃ - storage :-20 to 60℃ |
| ambient humidity | 35 tO 85%RH storage :35 tO 85%RH |

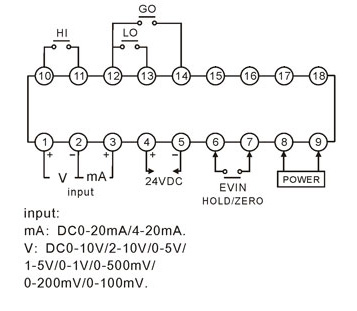

Wiring Diagram : Digital Indicator T900

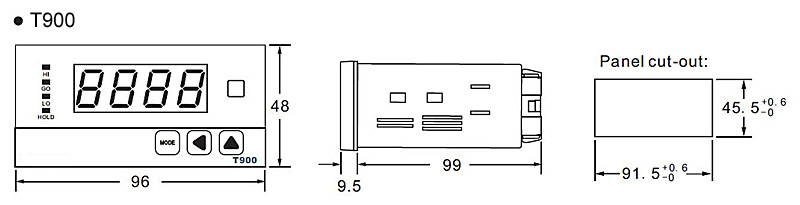

Dimension : Digital Indicator T900
