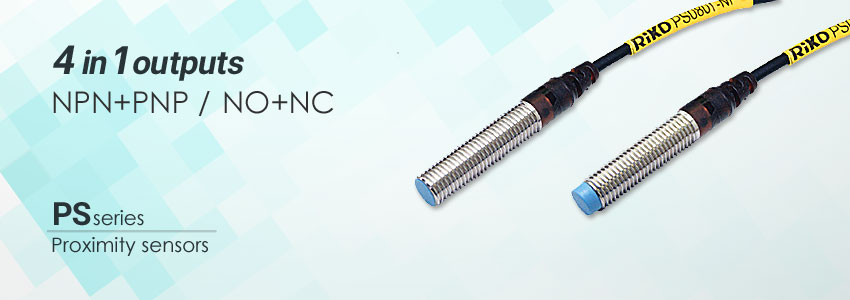

RIKO PROXIMITY SENSOR - PS Series
คุณสมบัติ RIKO รุ่น PS
พร็อกซิมิตี้เซนเซอร์ RIKO รุ่น PS ทรงกระบอกเป็นเซนเซอร์สำหรับตรวจจับโลหะ ขนาดเกลียวมาตรฐาน M8, M12 และ M30 ดีไซน์ใหม่ข้อต่อสายยืดหยุ่นกว่าเดิมช่วยลดการหักงอของสาย เอาท์พุทรองรับทั้ง NPN และ PNP นอกจากนี้ยังสามารถเลือกใช้งาน NO. หรือ NC. ได้ภายในตัวเดียว ช่วยลดความยุ่งยากในการการทำสต็อกสำหรับซ่อมบำรุง

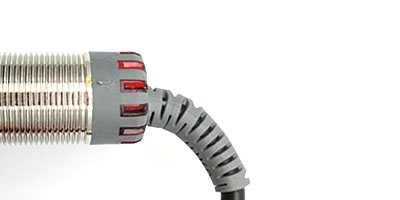

1. ข้อต่อสายที่ยืดหยุ่น
พร็อกซิมิตี้เซนเซอร์ รุ่น PS จะถูกออกแบบให้มีข้อต่อสายที่มีความยืดหยุ่นสูง เพื่อช่วยลดปัญหาการหักงอของสายที่เกิดจากการโค้งงอ
2. รองรับ OUTPUT หลากหลาย
ส่วนของ OUTPUT สามารถเลือกใช้งานได้หลากหลาย สามาถใช้งานได้แบบ NPN หรือ PNP และยังสามารถเลือกหน้าสัมผัสแบบ NO หรือ NC ได้อีกด้วยในตัวเดยวกัน ช่วยลดความหลากหลายจำนวนรุ่นในการทำสต๊อกสำหรับซ่อมบำรุง
ข้อมูลจำเพาะ
| Model | PSC0801-NP | PSC0802-NP | PSC1202-NP | PSC1205-NP |
| Sensing distance | 1 mm | 2 mm | 2 mm | 5 mm |
| Secure sensing distance | 0 ~ 0.8 mm | 0 ~ 1.6 mm | 0 to 1.6 mm | 0 to 4 mm |
| Standard sensing object | Iron 8 × 8 × 1 mm | Iron 12 × 12 × 1 mm | ||
| Sensing type | Shielded | Unshielded | Shielded | Unshielded |
| Description | Standard M8 | Standard M12 | ||
| Hysteresis | ≦10 % of sensing distance | |||
| Response time | 1 ms Max. | |||
| Output type | NPN L.on / D.on & PNP L.on / D.on | |||
| Operating voltage | DC12 ~ 24 V | |||
| Current consumption | ≦ 8 mA no-load | ≦ 14 mA no-load | ||
| Load current | 100 mA Max. at DC 24V | |||
| Leakage current | ≦1.1 mA no-load | |||
| Residual voltage | ≦ DC 2V | |||
| Insulation resistance | 20MΩ min. (DC500V) | |||
| Voltage withstandability | AC1000V 60Hz for 60 Sec. | |||
| Operating temperature | -20℃ ~ + 60℃ | |||
| Protection degree | IP 67 | |||
| Wiring method | NP:Ø3x2M /4-wires | NP:Ø4.2x2M/4-wires | ||
| Weight | Approx.30g | Approx.64g | Approx.65g | |
| Model | PSC1805-NP | PSC1808-NP | PSC3010-NP | PSC3018-NP |
| Sensing distance | 5 mm | 8 mm | 10mm | 18mm |
| Secure sensing distance | 0 to 4.0 mm | 0 to 6.4 mm | 0 to 8mm | 0 to 14.4mm |
| Standard sensing object | Iron 18× 18 × 1 mm | Iron 30× 30 × 1 mm | ||
| Sensing type | Shielded | Unshielded | Shielded | Unshielded |
| Description | Standard M18 | Standard M30 | ||
| Hysteresis | ≦10 % of sensing distance | |||
| Response time | 2 ms Max. | 3.3 ms Max. | ||
| Output type | NPN L.on / D.on & PNP L.on / D.on | |||
| Operating voltage | DC12 ~ 24 V | |||
| Current consumption | ≦ 14 mA no-load | ≦ 16 mA no-load | ||
| Load current | 100 mA Max. at DC 24V | |||
| Leakage current | ≦1.1 mA no-load | |||
| Residual voltage | ≦ DC 2V | |||
| Insulation resistance | 20MΩ min. (DC500V) | |||
| Voltage withstandability | AC1000V 60Hz for 60 Sec. | |||
| Operating temperature | -20℃ ~ + 60℃ | |||
| Protection degree | IP 67 | |||
| Wiring method | NP:Ø5.2x2M/4-wires | NP:Ø5.2x2M/4-wires | ||
| Weight | Approx.93g | Approx.92g | Approx.141g | Approx.129g |
ดาวน์โหลดสเปก
- PS0801-N / PS0802-N
- PSC0801-N / PSC0801-P / PSC0801-NP / PSC0801-C / PSC0801-C2 / PSC0802-N / PSC0802-P / PSC0802-NP / PSC0802-C / PSC0802-C2
- PSC1203-N / PSC1203-P / PSC1202-NP / PSC12020-C / PSC12020-C2 / PSC1206-N / PSC1206-P / PSC1205-NP / PSC1205-C / PSC1205-C2
- PSC1806-N / PSC1806-P / PSC1805-NP / PSC1812-N / PSC1812-P / PSC1808-NP
- PSC3012-N / PSC3012-P / PSC3012-NP / PSC3018-N / PSC3018-P / PSC3018-NP / PSC3025-NP
SCL Series

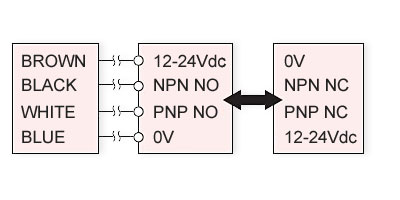

วงจรไดอะแกรม PS Series

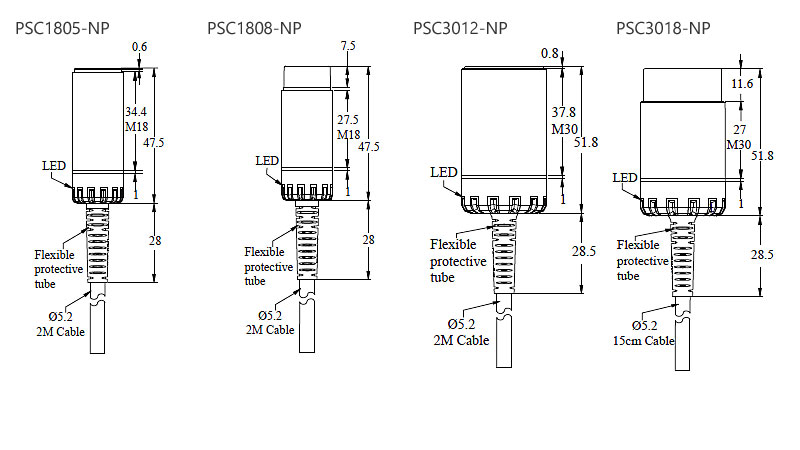

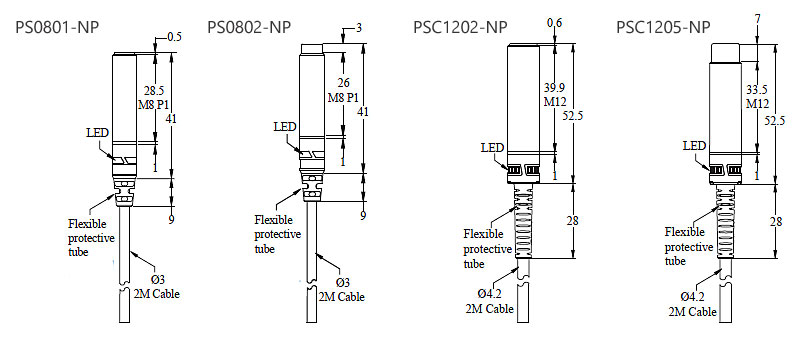

ขนาด (หน่วย:มม.) PS Series
