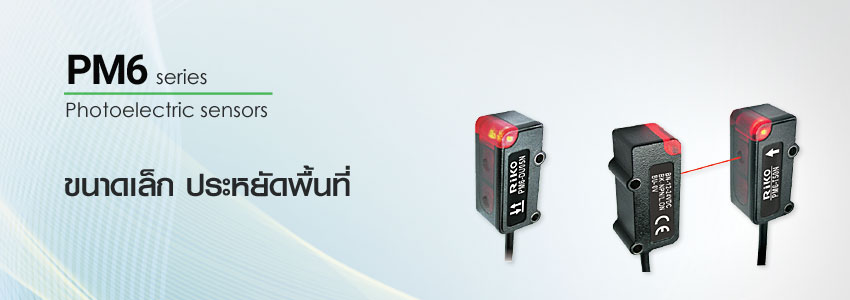

RIKO PHOTOELECTRIC SENSORS - PM6
คุณสมบัติ RIKO รุ่น PM6
โฟโต้อิเล็กทริกเซนเซอร์ RIKO รุ่น PM6 มีรูปร่างขนาดเล็ก จึงช่วยประหยัดพื้นที่การติดตั้งได้เป็นอย่างดี พร้อมไฟแสดงสถานะที่ปลายหัวเซนเซอร์ที่มีขนาดใหญ่ทำให้ช่วยในการมองเห็นและสังเกตสถานะการทำงานได้อย่างชัดเจน RIKO PM6 series มีลำแสงขนาดเล็กและแคบทำให้ตรวจจับวัตถุขนาดเล็กได้เป็นอย่างดี ตัวโครงสร้างผลิตจากวัสดุ ABS แข็งแรงทนทาน เกลียวยึดเป็นโลหะทำให้ขันยึดได้อย่างแน่นหนา

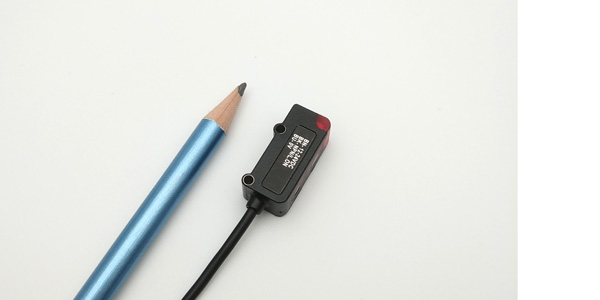

1. ขนาดเล็ก
โฟโต้อิเล็กทริกเซนเซอร์ รุ่น PM6 มีรูปร่างขนาดเล็ก เหมาะกับการติดตั้งในพื้นที่ที่จำกัด ช่วยประหยัดพื้นที่ได้เป็นอย่างดี วัสดุโครงสร้าง ABS มีความแข็งแรง ทนทาน

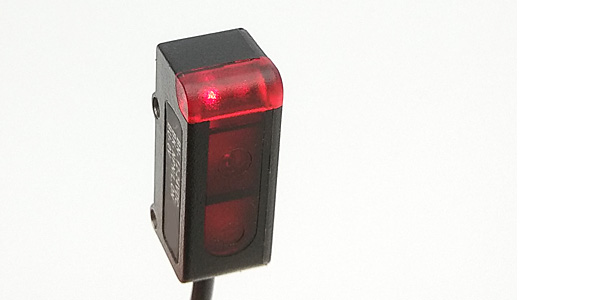

2. ไฟแสดงสถานะขนาดใหญ่
ส่วนของการแสดงผล OUTPUT ด้านหน้าขนาดใหญ่ ช่วยให้สังเกตได้ง่าย พร้อมทั้งเลนส์แบบโฟกัสแสงช่วยให้ตรวจจับวัตถุชิ้นเล็กได้เป็นอย่างดี
ข้อมูลจำเพาะ : PM6 series
| Model | PM6-DU05N | PM6-T50N | PM6-2NP |
| PM6-DU05P | PM6-T50P | ||
| Sensing type | Diffuse reflection | Through-beam | |
| Sensing distance | 5 cm, White paper 100x100 mm |
50cm | 2M |
| Emitting light | Infrared LED 940nm | ||
| Operating voltage | DC12 ~24V±10% (Ripple P-P：10% Max.) | ||
| Current Consumption | 20mA Max. | 30mA Max. | |
| Load current | 100mA Max. at DC24V | ||
| Output type | N： NPN L.on P： PNP L.on |
N： NPN D.on P： PNP D.on |
NPN & PNP L.on & D.on |
| Protection circuit | Reversed supply circuit protection, short circuit protection output | ||
| Response time | 1 ms Max. | ||
| Insulation resistance | 20MΩ min. (DC500V) | ||
| Voltage withstand ability | AC1000V 60Hz for 60 Sec. | ||
| Operating temperature | -10℃ ~ + 45℃﹙No freezing allowed﹚ | ||
| Ambient humidity | 35% ~ 85% RH | ||
| Storage temperature | -10℃ ~ + 55℃﹙No freezing allowed﹚ | ||
| Storage humidity | 35% ~ 95% RH | ||
| Protection degree | IP64 | ||
| Material | ABS | ||
| Wiring method | Ø2.4 x 2M / 3-wires | (Receiver) Ø2.4 x 2 M / 3-wires / (Emitter) Ø2.4 x 2 M / 2-wires |
|
| Weight | Approx.20g | Approx.40g | |
ดาวน์โหลดสเปก
- PM6-DU05N / PM6-DU05P / PM6-T50N / PM6-T50P / PM6-2NP

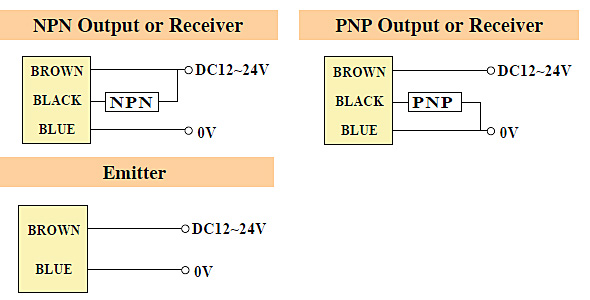

วงจรไดอะแกรม :
PM6-DU05N / PM6-DU05P / PM6-T50N / PM6-T50P
PM6-DU05N / PM6-DU05P / PM6-T50N / PM6-T50P
