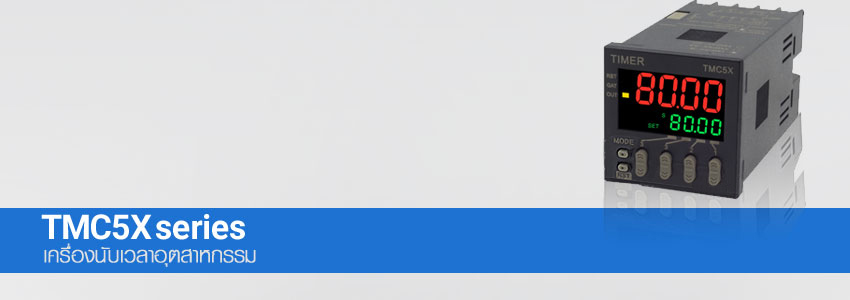

INDUSTRIAL TIMER -TMC5X
คุณสมบัติ TIMER TMC5X
เครื่องจับเวลาจำนวนสำหรับงานอุตสาหกรรม แสดงผลด้วยหน้าจอ LCD ให้สีสว่าง คอนทราสต์สูง ตัวเลขแสดงผลขนาดใหญ่มองเห็นชัดเจนทุกมุมมอง การปรับเปลี่ยนตัวเลขทำได้ง่ายดายด้วยการออกแบบปุ่มกดแยกกันในแต่ละหลัก มาพร้อมกับแผ่นปิดฝาหลังเพื่อป้องกันอันตรายจากการสัมผัส
- หน้าจอ Timer แสดงผลแบบ LCD ให้คอนทราสต์สูง ทำให้มองเห็นตัวเลขที่นับได้อย่างชัดเจน
- ดีไซน์ปุ่มปรับเพืมและลดในตัวเลขแต่ละหลัก ช่วยให้เปลี่ยนค่าการนับได้อย่างง่ายดาย
- มีหน่วยความจำภายในสามารถเก็บช้อมูลการนับได้ในกรณีไฟดับ
- ปัองกันสัญญาณรบกวนภายใน ทำให้ Timer จับเวลาได้อย่างเสถียร แม่นยำ

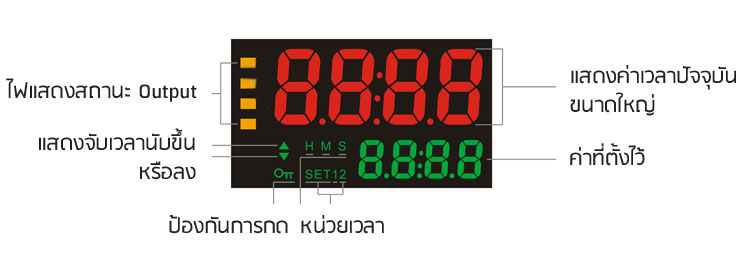

Timer มีหน้าจอแบบ LCD แสดงผลตัวเลขขนาดใหญ่ มองเห็น ชัดเจน คอนทราสต์สูง ไฟแสดงสถานะเอาท์พุท
ใช้งานง่ายด้วยปุ่มกดเปลี่ยนค่าได้อย่างรวดเร็ว ด้วยปุ่มกดแยกกันแต่ละหลัก
ข้อมูลจำเพาะ TIMER TMC5X
| Model | TMC5X-B |
| Category | Multi-function model |
| Operating voltage range | AC 100-240V 50/60HZ |
| Allows the voltage range | 85% to 110% rated supply voltage (12 to 24 VDC: 90% to 110%) |
| Power consumpt ion | Approx .5VA (AC240V) |
| Display method | 4-digit ,7-segment ,negative transmissive LCD |
| Time ranges | 99.995(0.01s ), 999.95(0.1s), 99995 ( 1s ) , 99m59s(1s ), 999.9m (0.1m), 9999m( 1m ), 99h59m( 1m ), 999.9h(0.1h), 9999h(1h) |
| Timer mode | Elapsed time (Up),remaining time (Down) (selectable) |
| Input signals | SIGNAL, GATE, RESET |
| Input method | NPN No-voltage Input |
| Minimum input signal | 1ms / 20ms (switchable) |
| Output modes | A ,A 1, A2, A3. b, b1, d, E, F |
| One-shot output time | HOLD/ 0. 01s-99. 99s |
| Reset method | Manualreset .the reset signal,Power-off reset(only :A. A1 , A2 . b. d. E> • Automatic reset (only ;A 1, b. b1, d. E) |
| Memory backup | EE-PROM data hold more than 10 years |
| Output power | 12VDC ±10% 100mA Max |
| Precision error | ±0.01% ±0.05smax. |
| Control output | Relay 3A AC250V resistive load |
| Electromagnetic compatibility (EMC) |
IEC61000-4-4{Eiectrical Fast Transient Burst)±4KV/5KHz ; IEC61000-4-5(Surge),4KV |
| Insulation | AC2000V 50/60Hz 1min |
| Ambient temperature | Operating :-10 t o ss•c Storage:-25 to 65°C (with no icing or condensation ) |
| Ambient humidity | 25% to 55% |
| Gross weight | Approx . 173 g |

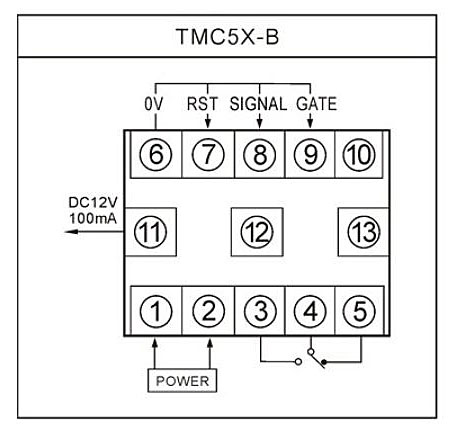

Wiring Diagram : Timer TMC5X

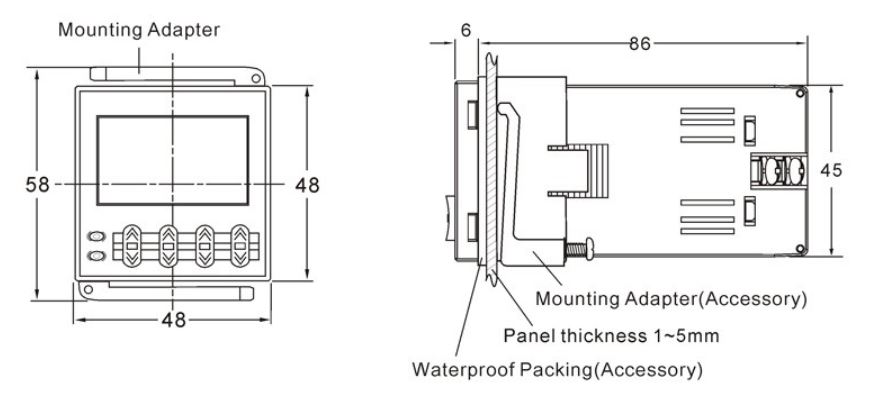

Dimension : TIMER TMC5X

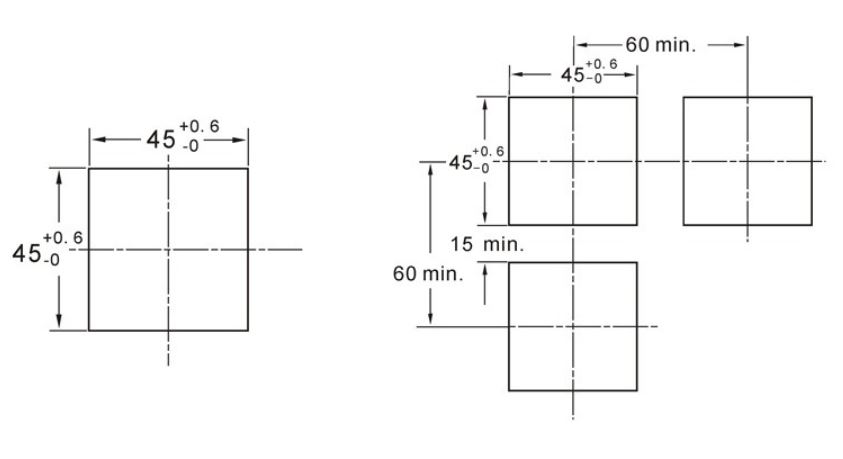

Panel Cut : Timer TMC5X
