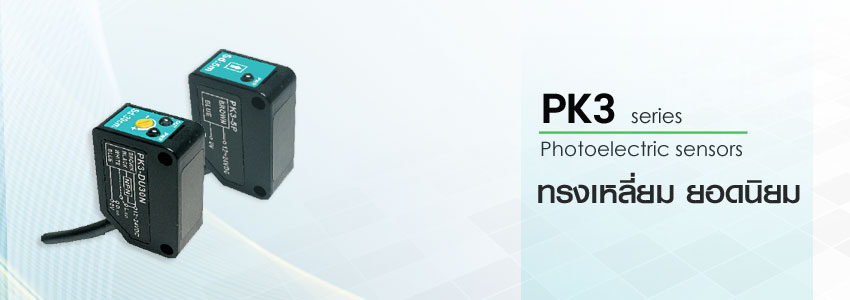

RIKO PHOTOELECTRIC SENSORS - PK3

คุณสมบัติ RIKO รุ่น PK3

โฟโต้อิเล็กทริกเซนเซอร์ RIKO รุ่น PK3 ทรงสี่เหลี่ยมมาตรฐาน ขนาดกะทัดรัด มีไฟแสดงผลขนาดใหญ่ทำให้สังเกตุการทำงานได้ง่าย ส่วนยึดสกรูเป็นเกลียงทองเหลืองทำให้การขันสกรูไม่มีปัญหาการแตกหัก แข็งแรง แน่นหนา สายสัญญาณเอาท์พุทสามารถเลือกต่อได้ทั้ง Light on หรือ Dark on และพิเศษด้วยเลนส์ด้านหน้าพิเศษทำให้แสงมีการโฟกัสที่ดีขึ้นกว่ารุ่นทั่วไป

1. ไฟแสดงสถานะขนาดใหญ่

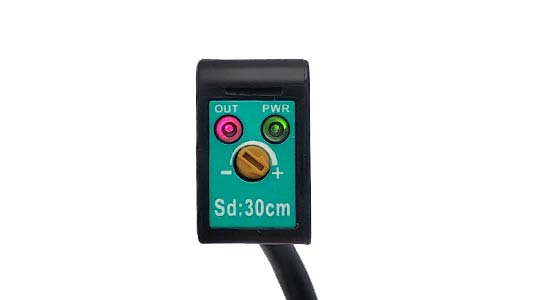

RIKO PK3 PHOTOELECTRIC BUTTON AND LED PK3 DU30N PK3 R2N PK3 5N ไฟแสดงสถานะ POWER เมื่อต่อไฟเลี้ยง และไฟแสดงสถานะ OUTPUT เมื่อเซนเซอร์ตรวจจับวัตถุได้และส่งสัญาณเอาท์พุทออกมา พร้อมปุ่มหมุนปรับ Sensitivity เพื่อปรับระยะตรวจจับตามที่ต้องการ (ปุ่มปรับ Sensitivity เฉพาะรุ่น PK3-DU30 และ PV-D70)

2. หน้าเลนส์พิเศษ

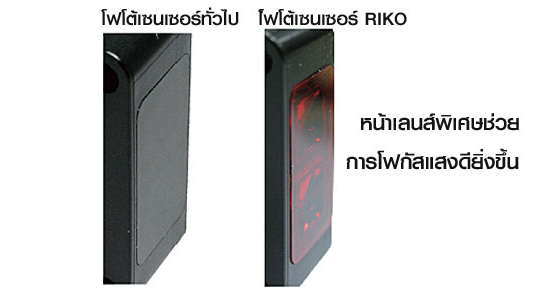

RIKO PK3 PHOTOELECTRIC SENSOR LENS PK3 DU30N PK3 QM1N PK3 DU30P PK3 R2N PK3 5N หน้าเลนส์แบบพิเศษทีประกอบเข้ากับเซนเซอร์ รุ่น PK3 นั้นจะช่วยให้การตรวจจับวัตถุได้ดียิ่งขึ้น

3. รองรับ OUTPUT หลากหลาย

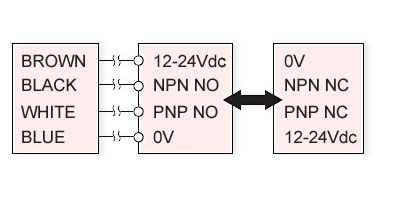

PK3 DU20NP PK3 DU50NP MULTI WIRING OUTPUT NPN PNP มี OUTPUT ทั้งแบบ NPN และ PNP ภายในตัวเดียวกัน อีกทั้งยังสามารถปรับเปลี่ยนเลือก OUTPUT ใช้งานได้ทั้ง N.O หรือ N.C ช่วยลดปัญหาการทำสต๊อกสำหรับการซ๋อมบำรุง และยังลดความสับสนในการสั่งซื้อ

ข้อมูลจำเพาะ

Model	NPN	PK3-DU20NP	PK3-DU50NP	PK3-R2N	PK3-10NP
	PNP			PK3-R2P
Sensing type		Diffuse reflection	Diffuse reflection	Retro-reflective	Through-beam
Sensing distance		20cm	50cm	2M	10M
Emitting light		Infrared LED 850 nm
Operating voltage		DC12 ~ 24 V
Current Consumption		25 mA Max.		20 mA Max.	40 mA Max.
Load current		100mA Max. at DC24V
Response time		1 ms Max.		1.5 ms Max.	2 ms Max.
Insulation resistance		20MΩ min. (DC500V)
Voltage withstandabiligy		AC1000V 60Hz for 60 Sec.
Operating temperature		- 20 ℃ ~ + 60 ℃
Ambient humidity		35% ~ 85% RH
Protection degree		IP64
Material		ABS
Wiring method		Pre-weird Ø4.2 x 2 M / 4-wires			(Receiver) Ø4.2 x 2 M / 4-wires (Emitter) Ø4.2 x 2 M / 2-wires
Weight		Approx.20g			Approx.40g

RIKO PHOTOELECTRIC SENSORS - PK3

คุณสมบัติ RIKO รุ่น PK3

ข้อมูลจำเพาะ

วงจรไดอะแกรม :

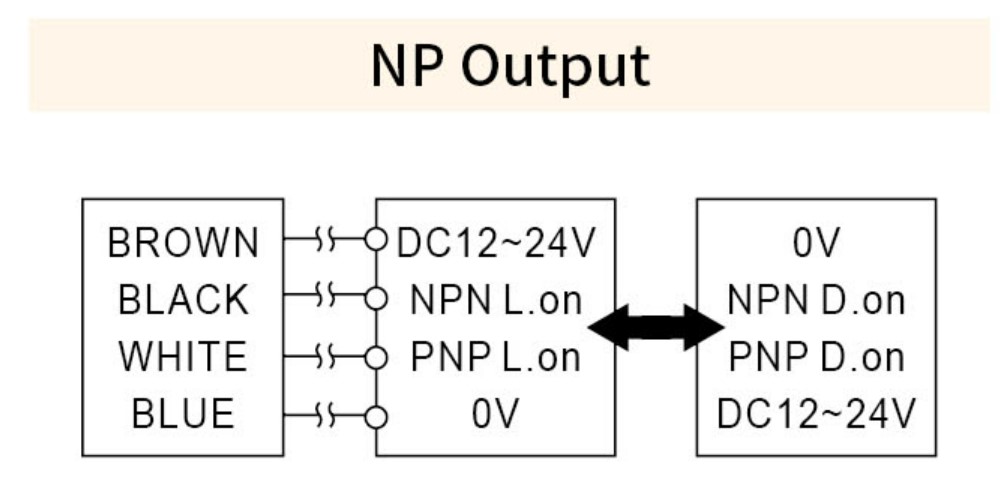

PK3-DU20NP / PK3-DU50NP / PK3-10NP

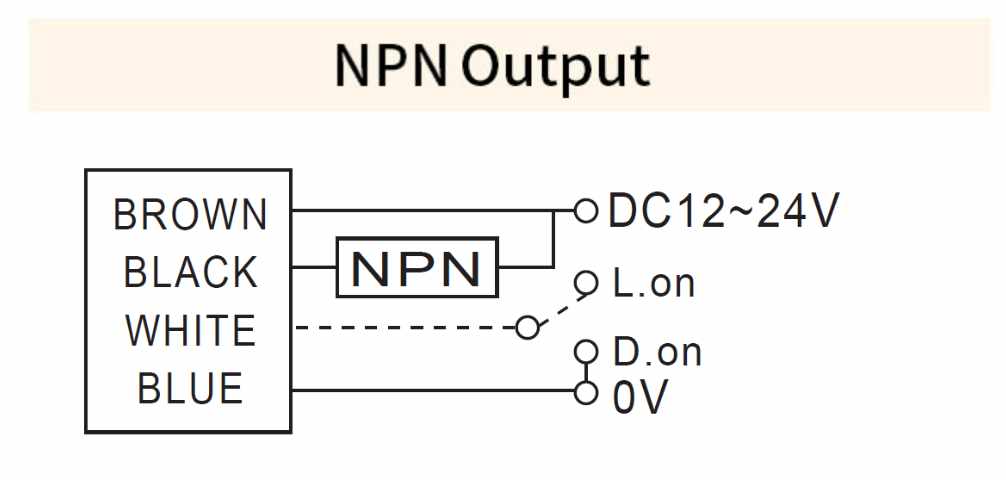

PK3-R2N

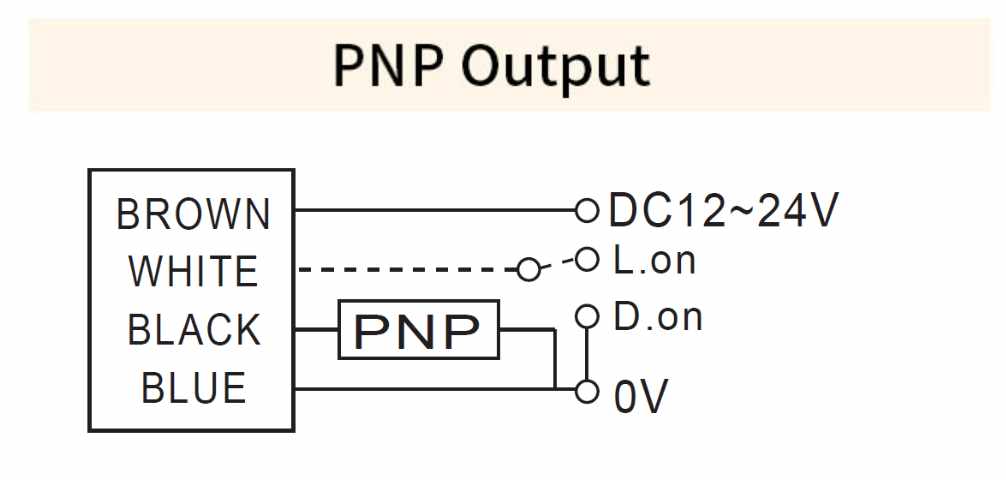

PK3-R2P

ขนาด (หน่วย:มม.) :

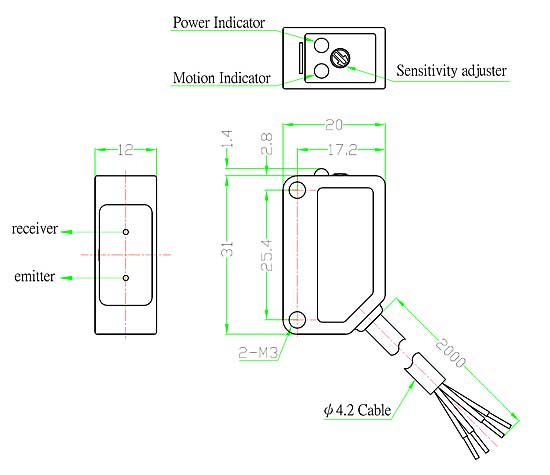

PK3-DUXX / PK3-QMXX / PK3-RXX

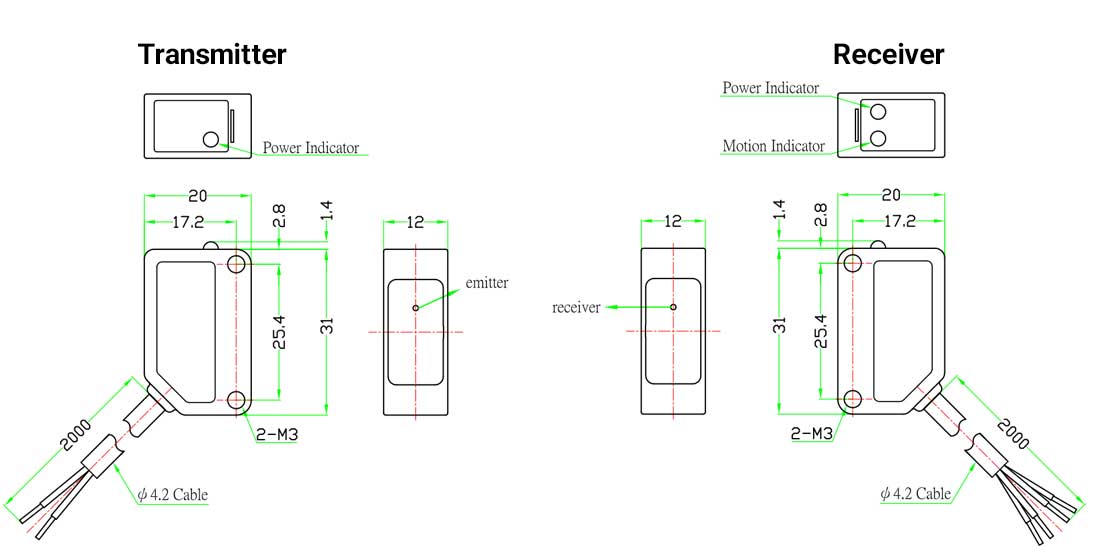

PK3-10NP
