PHOTOELECTRIC SENSORS - PD series
คุณสมบัติโฟโต้เซนเซอร์ขนาดเล็ก รุ่น PS
โฟโต้อิเล็กทริคเซ็นเซอร์ รุ่น PD เป็น โฟโต้เซนเซอร์แสดงผลดิจิตอล รุ่นพิเศษที่สามารถแสดงค่าค่าแสงสะท้อนกลับมาเป็นตัวเลข ทำให้ช่วยสามารตั้งค่าได้อย่างละเอียด และตรวจจับได้อย่างแม่นยำ อีกทั้งตั้งค่าง่ายดายด้วยปุ่มกด โดยมีทั้ง ลำแสงแบบจุด รุ่น PD-S500 เพื่อตรวจจับเฉพาะเจาะจง และลำแสงแบบเส้น รุ่น PD-W250 เพื่อตรวจจับแบบกว้าง

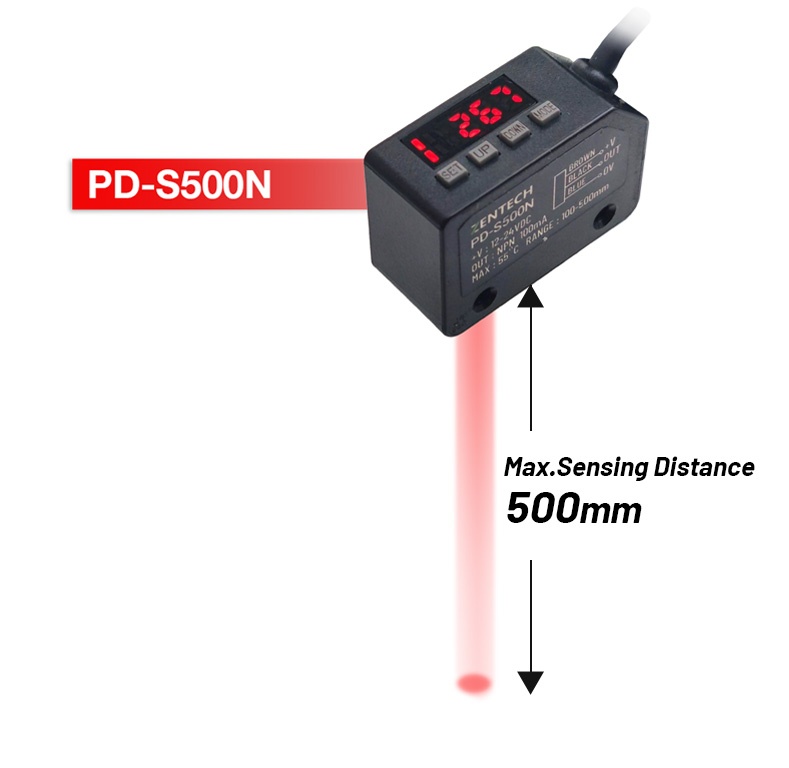

1. มีลำแสงเป็นจุดและแบบเส้นตรง
| PD-S500 ลำแสงเป็นจุด | PD-W250 ลำแสงเป็นเส้น |
 |
 |
|
|

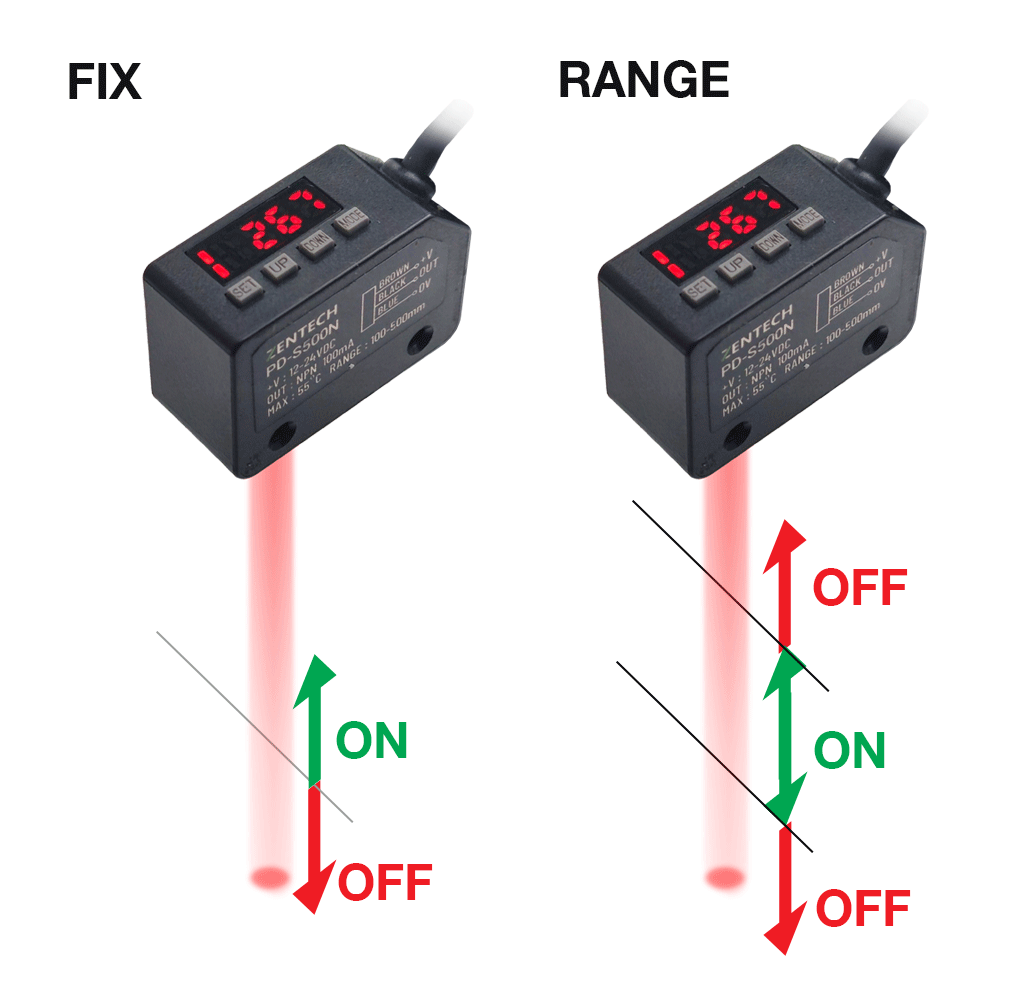

2. ตรวจจับได้ทั้งแบบ Fix และ Range
สำหรับโฟโต้เซ็นเซอร์ รุ่น PD-S500 นั้นสามารถเลือกตรวจจับวัตถุได้ 2 โหมด คือ
1. Fix แบบค่าเดียว เมื่อวัตถุเคลื่อนที่มาถึงค่าแสงที่ตั้งไว้ เซนเซอร์จะส่งสัญญาณ ON เมื่อเคลื่อนที่ออกจากค่าแสงจะส่งสัญญาณ OFF
2. Range แบบกำหนดช่วง เมื่อวัตถุเข้ามาอยู่ระหว่างค่าสูงและค่าต่ำที่กำหนด เซนเซอร์จะส่งสัญญาณ ON เมื่อเคลื่อนออกจากช่วงที่กำหนดจะส่งสัญญาณ OFF

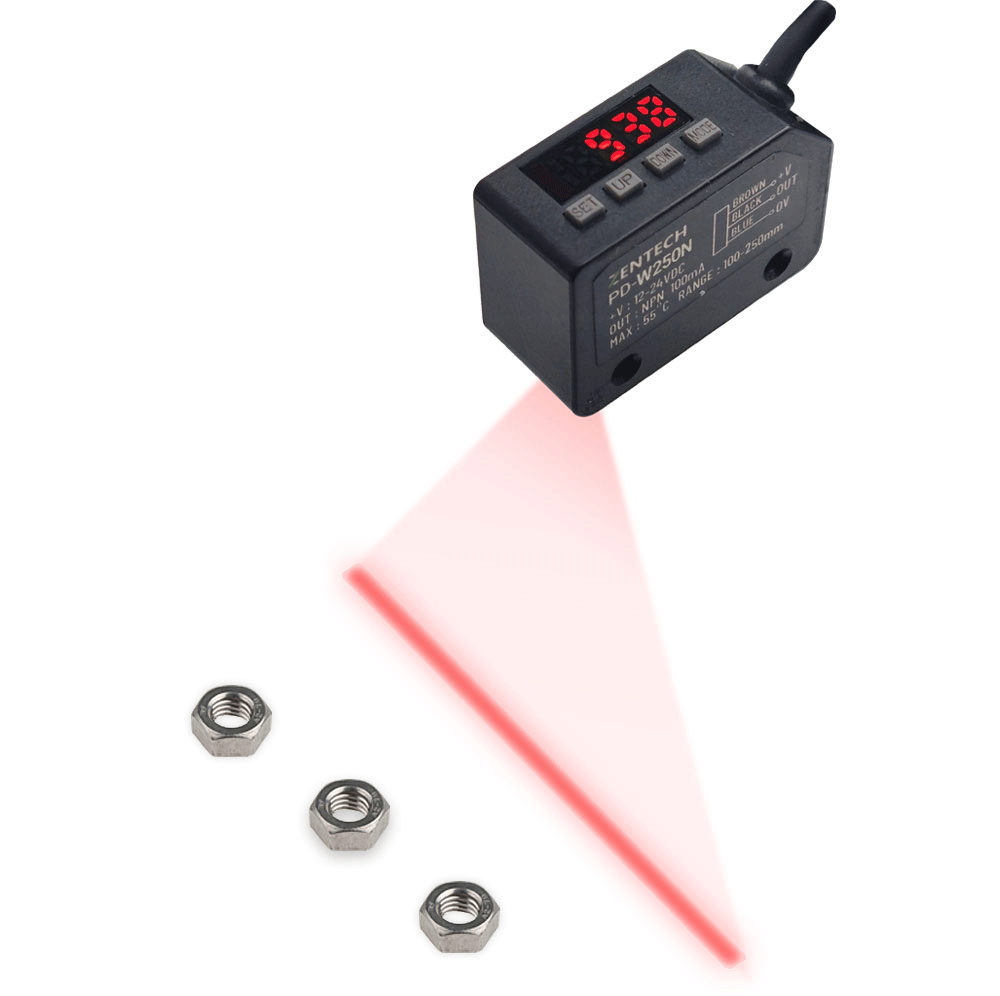

3. ตรวจจับแบบพื้นที่
สำหรับรุ่น PD-W250 จะยิงแสง LED ออกมาเป็นลักษณะเส้นตรงยาวโดยที่ความยาวสูงสุด 120มม(ที่ระยะความสูง 200มม.) เซนเซอร์จะทำการตรวจจับและส่งสัญญาณออกมาเมื่อมีวัตถุเคลื่อนที่ตัดผ่านแสง LED ซึ่งสามารถนำไปประยุกต์ใช้ในการตรวจจับวัตถุที่อาจมีการเคลื่อนที่ไม่แน่นอนได้

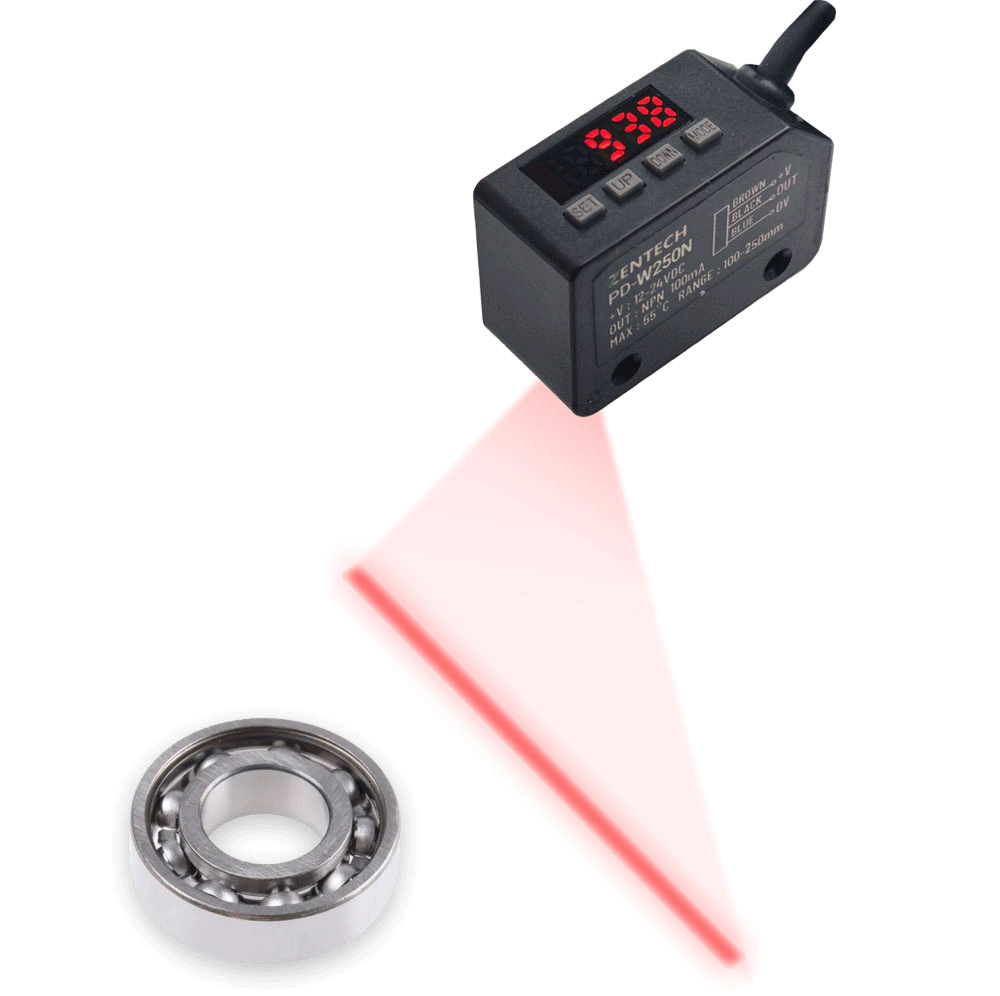

4. ตรวจจับวัตถุรูปร่างหลากหลาย
ด้วยการยิงแสงออกมาเป็นเส้นตรงยาวของโฟโต้เซนเซอร์ รุ่น PD-W250 จึงช่วยให้สามารถตรวจจับวัตถุที่มีรูปร่างหลากหลายได้อย่างเสถียร เช่น การตรวจจับวัตถุรูปร่างวงแหวน ซึ่งหากใช้โฟโต้อิเล็กเซนเซอร์แบบทั่วไปนั้น อาจะมีการตรวจจับและส่งสัญญาณซ้ำหรือไม่แน่นอนได้

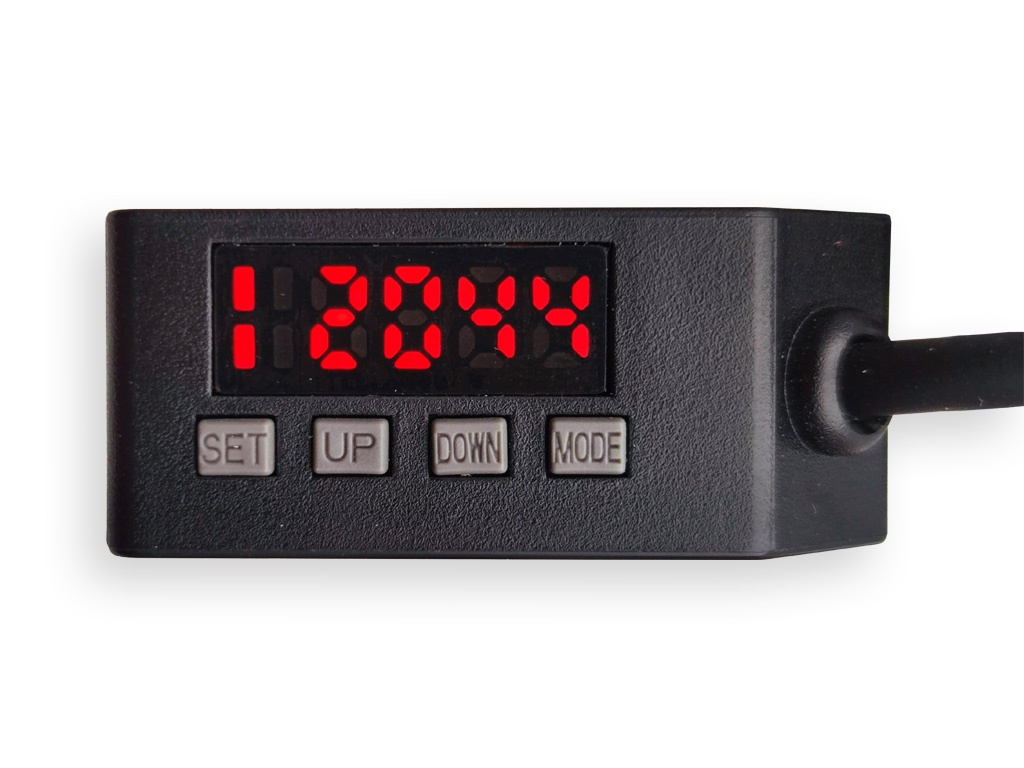

5. ปรับตั้งได้ละเอียด
โฟโต้เซนเซอร์แสดงผลดิจิตอล รุ่น PD จะแสดงผลค่าแสงเป็นตัวเลขแบบดิจิตอลทำให้สามารถปรับตั้งค่าได้ละเอียด ทำให้สามารถใช้งานตรวจจับได้อย่างแม่นยำ อีกทั้งยังสามารถตั้งค่าได้อัตโนมัติด้วยการกดปุ่ม
ข้อมูลจำเพาะ
| Model | NPN | PD-S500N | PD-W250N |
| PNP | PD-S500P | PD-W250P | |
| Sensing type | Diffuse reflection | ||
| Beam type | Spot | Line | |
| Beam size | Ø 50 mm. ที่ระยะ 2 m. | เส้นตรงยาวสูงสุด 120มม. ที่ระยะ 200มม. | |
| Sensing distance | 500 mm | 200 mm | |
| Operating voltage | DC12 ~ 30 V±10% (Ripple P-P：10% Max.) | ||
| Current Consumption | 25 mA Max. | ||
| Load current | 100mA Max. at DC24V | ||
| Output type | Selectable L.on / D.on | ||
| Protection circuit | Reversed supply circuit protection, short circuit protection output | ||
| Response time | 1 ms Max. | ||
| Insulation resistance | 20MΩ min. (DC500V) | ||
| Operating temperature | -10℃ ~ + 55℃﹙No freezing allowed﹚ | ||
| Ambient humidity | 35% ~ 85% RH | ||
| Protection degree | IP65 | ||
| Material | Cover : PC,PBT Lens : PMMA | ||
