Ultrasonic sensor - UT30 Series
คุณสมบัติ Ultrasonic sensor รุ่น UT30
อัลตร้าโซนิคเซนเซอร์ (Ultrasonic sensor) รุ่น UT30 เป็นเซนเซอร์ที่ใช้คลื่นเสียงในการตรวจจับโดยวัดระยะการเดินทางของเสียงเมื่อยิงไปตกกระทบวัตถุต่างๆ ซึ่งการใช้คลื่นเสียงในการตรวจจับนั้นสามารถตรวจจับได้สิ่งต่างๆได้แทบทุกประเภท ไม่ว่าจะเป็นการตรวจจับระดับน้ำ การตรวจจับวัสดุมันวาว การตรวจจับของใส อัลตร้าโซนิคเซนเซอร์ รุ่น UT30 ยังมีส่วนชุดควบคุมการตั้งค่าภายในตัวไม่จำเป็นต้องต่อรวมกับคอนโทรลใดๆ ส่วนของภาคเอาท์พุทมีรุ่นย่อยให้เลือกหลายกหลาย ทั้งแบบ Analog output 0-10 และ 4-20mA , Switching Ouput ทั้งแบบ 1 output และ 2 output โครงสร้างวัสดุแข็งแรงทนทานและระดับป้องกัน IP67 จึงมั่นใจได้ว่าเซนเซอร์มีความทนทานต่อการใช้งานในสภาพแวดล้อมต่างๆได้เป็นอย่างดี

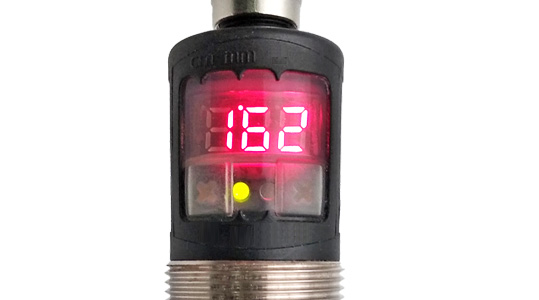

1. คอนโทรลพร้อมแสดงผล
อัลตร้าโซนิคเซนเซอร์ รุ่น UT30 มีส่วนชุดควบคุมและแสดงผลค่าระยะทางที่วัดได้แบบ Real Time พร้อมเอาท์พุทใช้งานภายในตัว ทำให้สะดวกต่อการใช้งาน โดยไม่จำเป็นต้องใช้งานร่วมกับคอนโทรลอื่นๆ

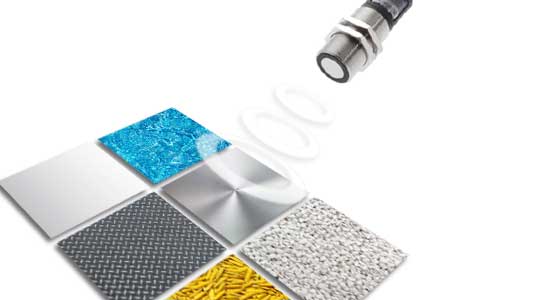

2. ตรวจจับทุกสภาพพื้นผิว
เซนเซอร์อัลตร้าโซนิคใช้การปล่อยคลื่นเสียงออกไปเพื่อสะท้อนวัตถุและคำนวณระยะการคลื่นที่ของเสียง จึงทำให้สามารถตรวจจับวัตถุได้แทบทุกประเภท เช่น การตรวจจับระดับน้ำ, การตรวจจับวัสดุผิวมันวาว, ตรวจจับฟิลม์ใส ซึ่งโฟโต้เซนเซอร์ทั่วไปไม่สามารถตรวจจับได้ และยังสามารถตรวจจับได้ไกลสูงสุดถึง 6 เมตร
ข้อมูลจำเพาะ Ultrasonic sensor รุ่น UT30
| Model | 0-10V, 4-20mA | UT30-035A | UT30-130A | UT30-340A | UT30-600N |
| 1 OUTPUT/ NPN | UT30-035N | UT30-130N | UT30-340N | UT30-600N | |
| 1 OUTPUT / PNP | UT30-035P | UT30-130P | UT30-340P | UT30-600P | |
| 2 OUTPUT / NPN | UT30-035N2 | UT30-130N2 | UT30-340N2 | UT30-600N2 | |
| 2 OUTPUT / PNP | UT30-035P2 | UT30-130P2 | UT30-340P2 | UT30-600P2 | |
| Sensing range | 6 -350 mm | 200-1300 mm | 350-3400 mm | 600-6000 mm | |
| Repeat accuracy | 0.15% | ||||
| Linearity error | 1% | ||||
| Resolution | 0.025 mm | 0.18 mm | 0.18 mm | 0.18 mm | |
| Switch frequency | 12Hz | 8Hz | 4Hz | 3Hz | |
| Hysteresis | 20 mm | 20 mm | 50 mm | 100 mm | |
| Response time | ≤ 64 ms | ≤ 92ms | ≤ 172ms | ≤ 240ms | |
| Operating voltage | 10~30Vdc ( ±5%) | ||||
| Temperature compensation | Yes | ||||
| Sensitivity adjustment | Teach-in | ||||
| No-load supply current | ≤ 50 mA | ||||
| Output current (switch output) | 200 mA | ||||
| Min.load resistance (Analog voltage) | 3kΩ | ||||
| Operating temperature | -20℃ ~ +70℃ (No freezing) | ||||
| Protective circuit | Reverse polarity protection, Short circuit, Over-voltage protection | ||||
| Degree of protection | IP67 | ||||
| Housing material | Nickel - Plated | ||||
| Sensing surface material | Polyurethane foam / Epoxy resin | ||||
| Connection | M12 connector / 5 pin | ||||

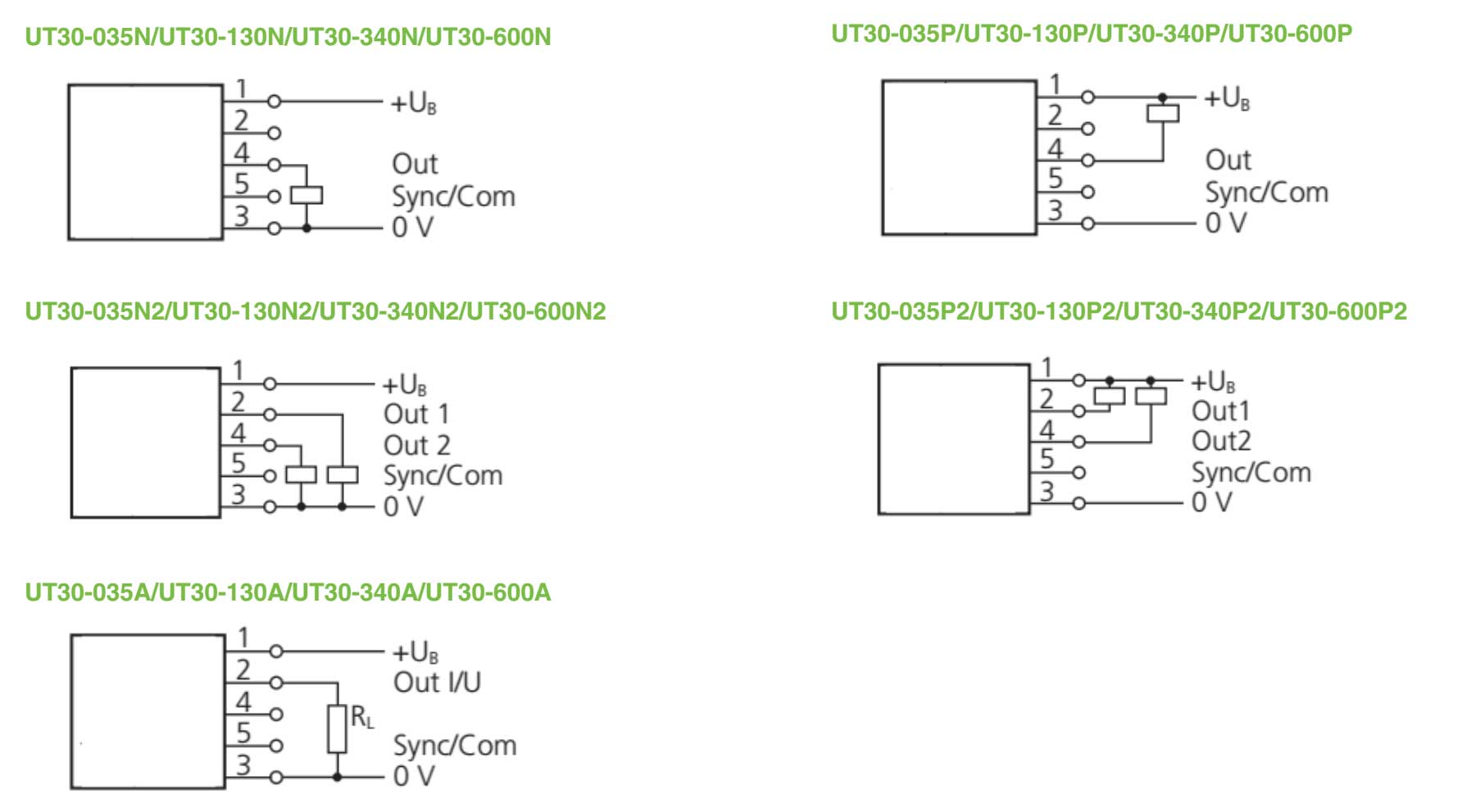

วงจรไดอะแกรม : UT30 Series

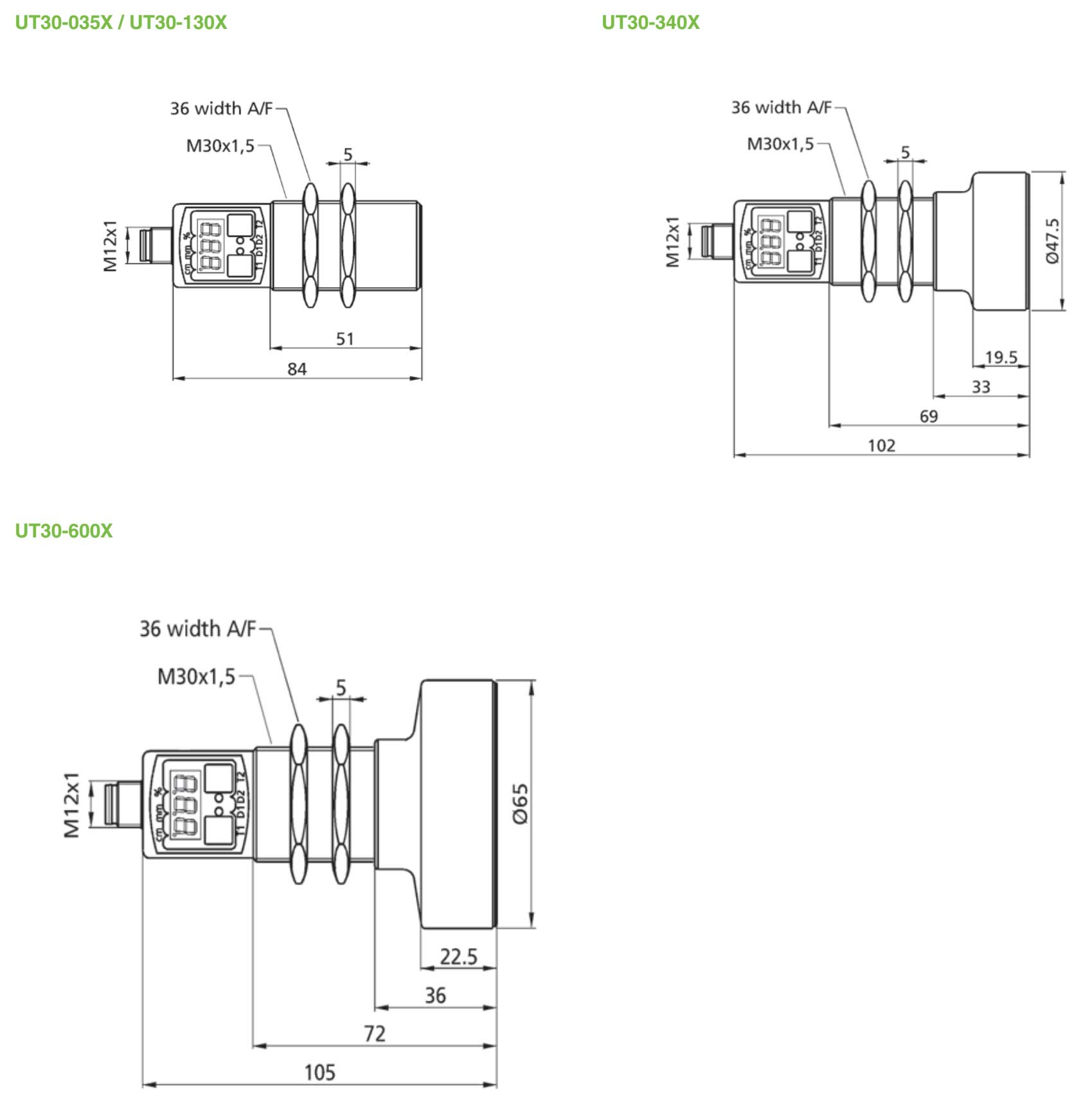

ขนาด (หน่วย:มม.) : UT30
