RIKO PHOTOELECTRIC SENSORS - R J Series
คุณสมบัติ RIKO รุ่น RJ
โฟโต้อิเล็กทริกเซนเซอร์ RIKO รุ่น RJ เป็นโฟโต้เซนเซอร์ที่ตรวจจับได้ไกล ใช้ระบบไฟได้หลากหลายทั้ง AC และ DC มาพร้อมฝาครอบด้านบนสำหรับป้องกันปุ่มต่างๆจากฝุ่นและละอองคราบน้ำมันในสภาวะแวดล้อมในการทำงาน ตัวเซนเซอร์มีเลนส์พิเศษขนาดใหญ่เพื่อการตรวจจับทีีดียิ่งขึ้น มีทั้งเอา์พุทรีเลย์และทรานซิสเตอร์ให้เลือกใช้งาน เอาท์พุทสามารถเลือกให้เป็น D.on / L.on พร้อมทั้งสวิทซ์สำหรับหน่วงเอาท์พุทให้ทำงานช้าลงได้

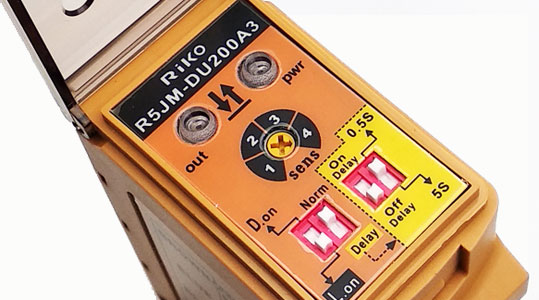

1. ฟังก์ชั่นตั้งค่าครบครัน
ไฟแโฟโต้อิเล็กทริกเซนเซอร์ รุ่น R3J และ R5J นั้นมีฟังก์ชั่นการตั้งค่าที่ครอบคลุมการใข้งานได้เป็นอย่างดี ไม่ว่าจะเป็นปุ่มหมุนปรับตั้งระยะ ปุ่มเลือกหน้าสัมผัสเอาท์พุท และฟังก์ชั่นการหน่วงเวลา

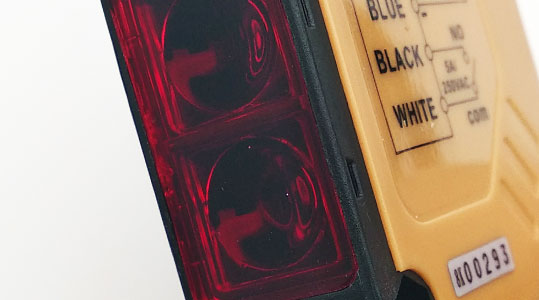

2. หน้าเลนส์พิเศษ
หน้าเลนส์แบบพิเศษช่วยให้แสงโฟกัสการตรวจจับวัตถุได้ดียิ่งขึ้น

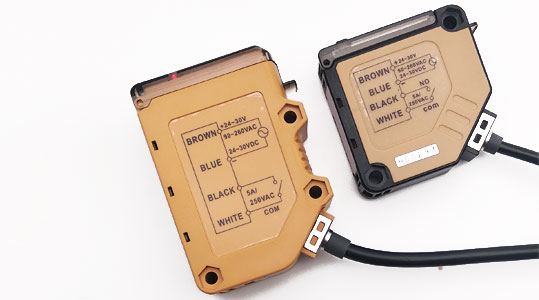

3. รองรับแรงดันทั้ง DC และ AC
สามารถรองรับการต่อใช้งานกับไฟได้ทั้ง DC และ AC ช่วยให้ใช้งานได้สะดวกยิ่งขึ้น
ข้อมูลจำเพาะ

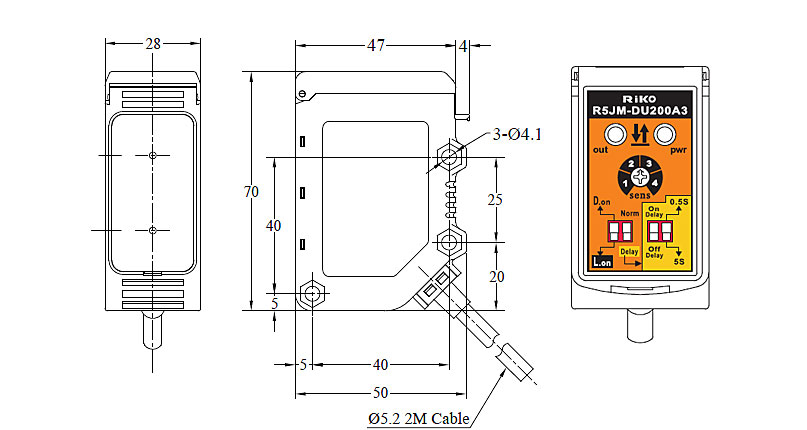

R5JM-DU200A3 / R5JM-50A3 / R3JK-DU100A3 / R3JK-30A3
| Model | R5JM-DU200A3 | R5JM-50A3 | R3JK-DU100A3 | R3JK-30A3 | R3JK-R5A3 |
| Sensing type | Diffuse reflection | Through beam | Diffuse reflection | Through beam | Retro-reflective |
| Sensing distance | 200cm | 50m | 100cm | 30M | 5M |
| Emitting light | Infrared LED 850nm | Infrared LED 940 nm | Infrared LED 850 nm | Infrared LED 940 nm | |
| Operating voltage | AC 90~260V / DC 24~30V | ||||
| Current Consumption | 40 mA | 25 mA Max. | |||
| Load current | Relay : DC24-30V 5A / AC250V 5A | ||||
| Output type | Relay out: Com./No. | ||||
| Response time | 20 ms Max. | 1.5 ms Max. | |||
| Insul ation resistance | 20MΩ min. (DC500V) | ||||
| Voltage withstand | AC1000V 60Hz for 60 Sec. | ||||
| Operating temperature | -25℃ ~ + 60℃ | - 20 ℃ ~ + 60 ℃ | |||
| Ambient humidity | 35% ~ 85% RH | ||||
| Prot ection degree | IP65 | ||||
| Material | ABS ABS | ||||

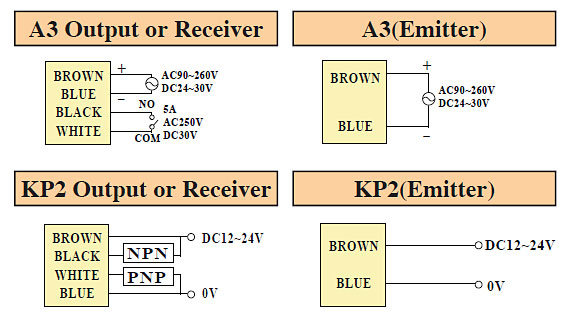

| Wiring method | Ø5.2 x 2 M / 4-wires | (Receiver) Ø5.2 x 2 M / 4-wires (Emitter) Ø5.2 x 2 M / 2-wires |
Ø4.2 x 2 M / 4-wires | (Receiver) Ø4.2 x 2 M / 4-wires (Emitter) Ø4.2 x 2 M / 2-wires |
Ø4.2 x 2 M / 4-wires |
| Weight | Approx.123.5g | Approx.247g | Approx. 85g | Approx. 165g | Approx. 85g |

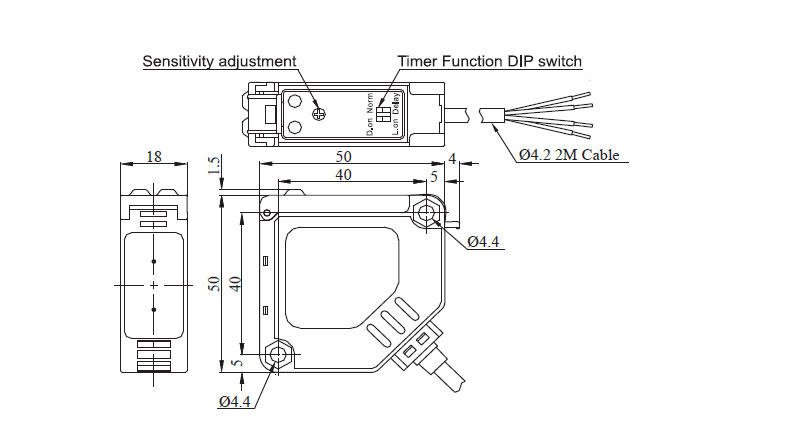

R3KJ-DU100KP2 / R3JK-30KP2
| Model | R3JK-DU100KP2 | R3JK-30KP2 |
| Sensing type | Diffuse reflection | Through beam |
| Sensing distance | 100cm | 30M |
| Emitti ng light | Infrared LED 940 nm | Infrared LED 850 nm |
| Operating voltage | DC12 ~ 24 V | |
| Current Consumption | 30 mA Max. | |
| Load current | 100mA Max. at DC24V | |
| Output type | NPN L.on/D.on PNP D.on/L.on | |
| Response time | 1.5 ms Max. | |
| Insul ation resistance | 20MΩ min. (DC500V) | |
| Voltage withstandabiligy | AC1000V 60Hz for 60 Sec. | |
| Operating temperature | - 20 ℃ ~ + 60 ℃ | |
| Ambient humidity | 35% ~ 85% RH | |
| Prot ection degree | IP65 | |
| Material | ABS | |
| Wiring method | (A3 Output or Receiver) Ø4.2 x 2 M / 4-wires (Emitter) Ø4.2 x 2 M / 2-wires |
|
| Weight | Approx. 80g | Approx. 150g |
ดาวน์โหลดสเปก
- R3JK-DU50A3 / R3JK-DU100A3 / R3JK-10A3 / R3JK-30A3 / R3JK-DU50KP2 / R3JK-DU100KP2 / R3JK-DU50KP2K / R3JK-DU100KP2K / R3JK-10KP2 / R3JK-30KP2 / R3JK-10KP2K / R3JK-30KP2K
- R3JK-R5A3 / R3JK-R5KP2 / R3JK-5KP2K / R3JK-QR2KP2 / R3JK-QR2KP2K / R3JK-PR2KP2 / R3JK-PR2KP2K
