LASER DISPLACEMENT SENSOR - LSH series
คุณสมบัติ Laser Displacement sensor รุ่น LSH

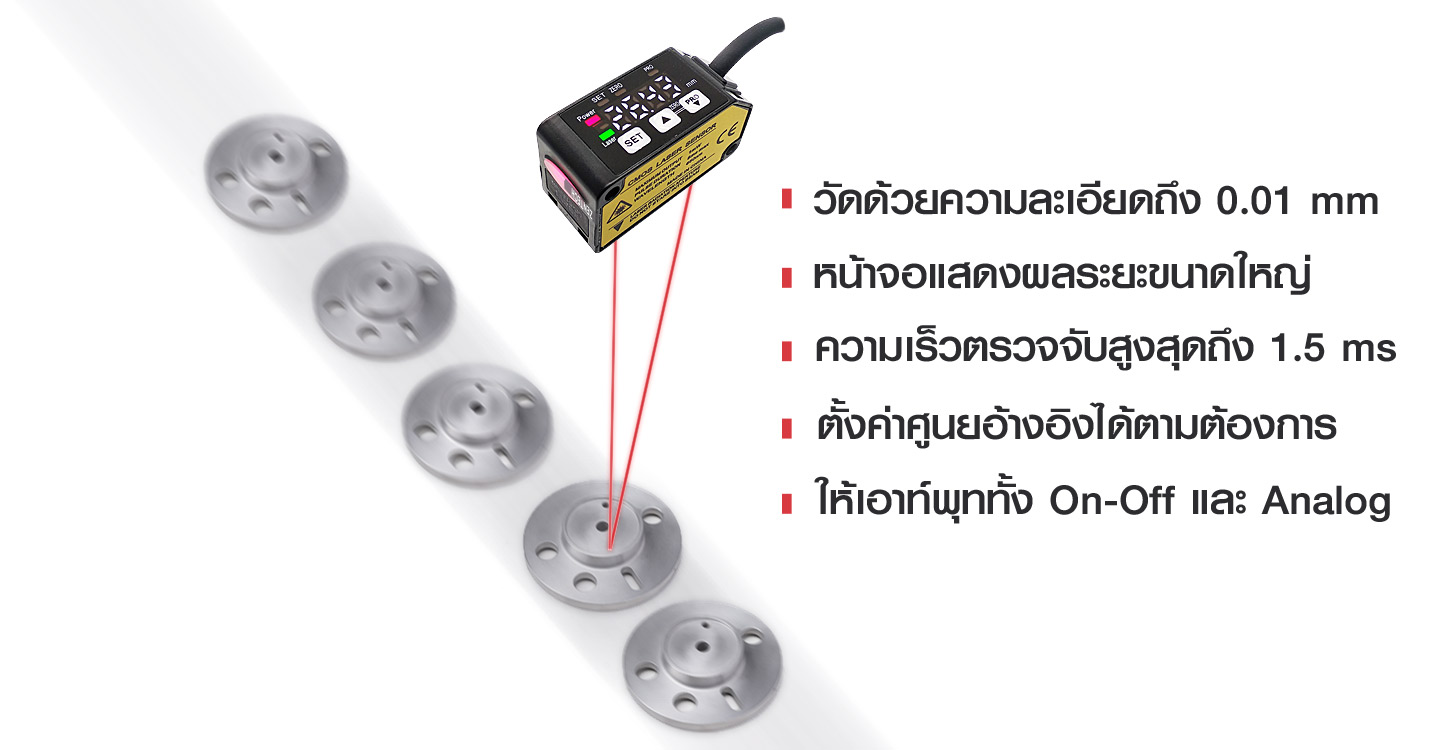

เซนเซอร์รุ่น LSH เป็นเซนเซอร์ที่ใช้ในการวัดระยะ ความสูงต่างๆ หรือที่เรียกว่า Laser displacement sensor โดยใช้เลเซอร์ยิงออกไปยังวัตถุที่ต้องการและสะท้อนกลับมาเพื่อวัดความสูงหรือวัดระยะของจุดต่างๆที่ต้องการ โดยแสดงผลออกมาเป็นตัวเลขระยะหรือความสูง ในหน่วย มม. ผ่านหน้าจอบนตัวเซนเซอร์ โดยสามารถแสดงผลตัวเลขได้ละเอียดถึง 0.01 มม. และสามารถกำหนดช่วงความสูงหรือระยะ (Tolerance) เพื่อให้เซนเซอร์ตรวจจับเมื่อมีความสูงหรือระยะที่ผิดปกติเกินกว่าค่าที่ตั้งไว้ ซึ่งการวัดด้วยเลเซอร์นั้นช่วยให้การวัดความสูงหรือระยะต่างๆไม่จำเป็นต้องสัมผัสชิ้นงาน จึงไม่ทำให้เกิดรอยต่างๆบนชิ้นงาน และยังสามารถตรวจวัดความสูงหรือระยะต่างๆได้บนสายพานการผลิตทีเคลื่อนทีด้วยความเร็วสูง ด้วยความเร็วสูงสุด 1.5 ms
1. Measuring Range

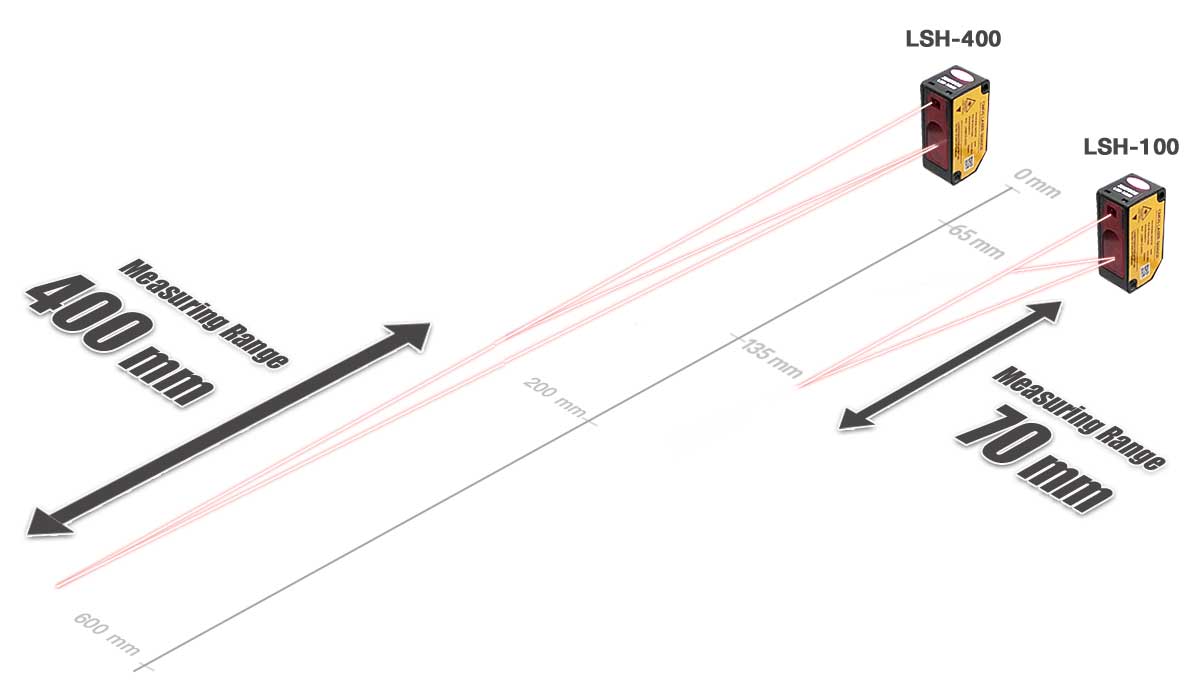

เลเซอร์วัดระยะ (Laser Displacement) รุ่น LSH-100N มีช่วงการวัดที่กว้างถึง 70 มม. โดยเริ่มวัดตั้งแต่ 65 มม.จนถึง 135 มม. และ รุ่น LSH-400N มีช่วงการวัดกว้างถึง 400 มม. โดยเริ่มวัดตั้งแต่ 200 มม. จนถึง 400 มม. ด้วยช่วงการวัดที่กว้างจึงช่วยครอบคลุมการประยุกต์ใช้งานได้หลากหลาย
2. Complete Function
 |

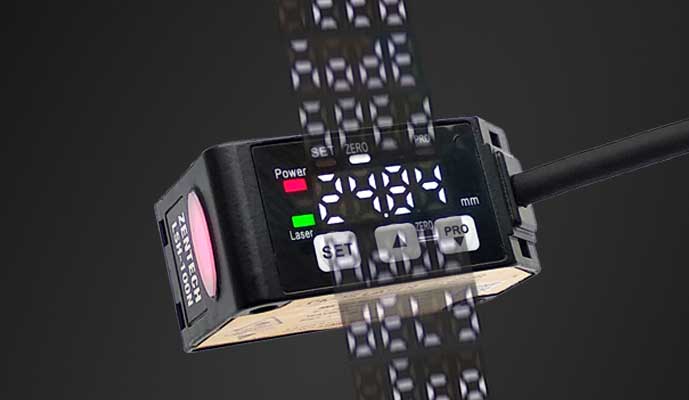

เลเซอร์วัดระยะ (Laser Displacement) รุ่น LSH มีฟังก์ชั่นหรือโหมดควบคุมต่างๆที่หลากหลายภายในตัว ซึ่งสามารถปรับตั้งค่าเพื่อช่วยรองรับการตรวจจับให้มีประสิทธิภาพดียิ่งขึ้น จึงช่วยครอบคลุมการตรวจจับได้ตามต้องการ เช่น การปรับเปลี่ยนความเร็ว (Speed), ฟังก์ชั่นการหน่วง (Delay) ,การปรับเปลี่ยนสัญญาณอนาลอค (Analog output),การปรับตั้งค่าศูนย์ (Zero set) เป็นต้น |
3. Easy Operation
 |

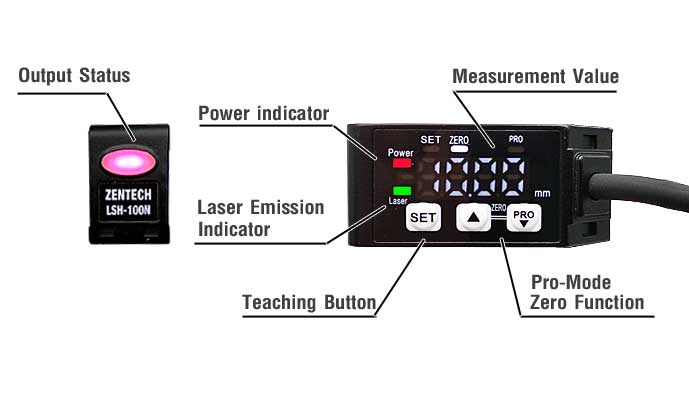

การตั้งค่าบนเลเซอร์วัดระยะ (Laser displacement) รุ่น LSH นั้นสามารถเข้าถึงได้อย่างง่ายดาย และมีหน้าจอแสดงผลที่ตัวเซนเซอร์ โดยแสดงผลตัวเลขการวัดขนาดใหญ่ในหน่วย มม. และสถานะต่างๆได้อย่างครบครัน พร้อมไฟแสดงสถานะเอาท์พุทขนาดใหญ่ จึงช่วยให้ผู้ใช้งานสามารถสังเกตเห็นได้อย่างชัดเจน เมื่อเลเซอร์ตรวจจับพบความสูงหรือระยะที่ผิดปกติเกิดขึ้น |
4. Compact Design
 |

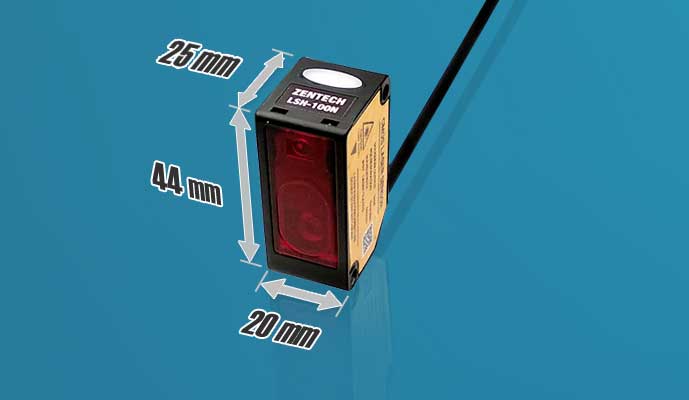

เลเซอร์วัดระยะ (Laser displacement) รุ่น LSH นั้นมีขนาดเล็กเพียง 20*25*44 มม. (กว้าง*ยาว*สูง) และเป็นเลเซอร์เซนเซอร์ที่ไม่จำเป็นต้องใช้งานร่วมกับแอมป์พลิฟายเออร์หรือคอนโทรล จึงช่วยให้ประหยัดพื้นที่ในการติดตั้งได้เป็นอย่างมาก |
การทดสอบเลเซอร์เซนเซอร์ รุ่น LS-H100N
ข้อมูลจำเพาะ : เลเซอร์วัดระยะ รุ่น LSH series
| Model | NPN OUTPUT | LS-H100N | LS-H400N |
| PNP OUTPUT | LS-H100P | LS-H400P | |
| Measurement center distance | 100 mm | 400 mm | |
| Measurement range | ± 35 mm | ± 200 mm | |
| Repeatability | 100 μm | 100 μm (measuring distance 200-400 mm) 800 μm (measuring distance 400-600 mm) |
|
| Linearity | ± 0.1 % of F.S. | ± 0.2 % of F.S. | |
| Tempeature characteristic | ± 0.03% F.S. / oC | ||
| Light source | Red semiconductor laser Class 2 (JIS / IEC / GB) / Class II Max. output : 1mW, Emission peak wavelength : 655 mm |
||
| Beam diameter | Approx.Ø 150 μm | Approx.Ø 500 μm | |
| Opearating voltage | 12 to 24VDC ±10% , Ripple P-P 10% or less | ||
| Wiring method | 40 mA or less (at 24VDC supply voltage), 60 mA or less (at 12VDC supply voltage) | ||
| Control output | NPN open-collector transitor, Maximum sink current : 50mA Applied voltage : 30V DC or less , Residual voltage : 1.5V or less |
||
| PNP open-collector transitor, Maximum sink current : 50mA Applied voltage : 30V DC or less , Residual voltage : 1.5V or less |
|||
| Output operation | Switchable either Ligh-ON or Dark-ON | ||
| Analogue output | 0-5V ( Output impedance : 100Ω ) / 4-20mA ( Load impedance : 300Ω or less) | ||
| Reponse time | Switchable between 1.5ms / 5ms / 10ms | ||
| External input | NPN non-contact input, Valid : 0 to +1.2 VDC Input impedance : Approx 10Ω | ||
| Protection | IP67 | ||
| Ambient temperature | - 10 to +45 oC (Non condensation or No Freezing allowed) , Storage : -20 to +60 oC | ||
| Ambient humidity | 35 to 85% RH | ||
| Material | Enclosure : Aluminum die-cast , Front cover : Acrylic | ||
| Weight | Approx. 85 g | ||

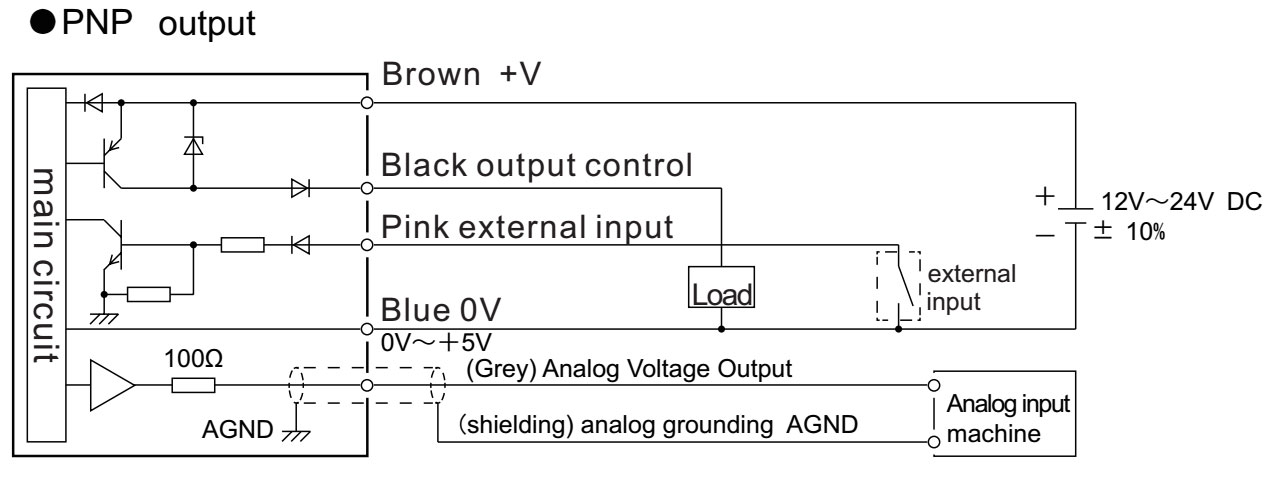

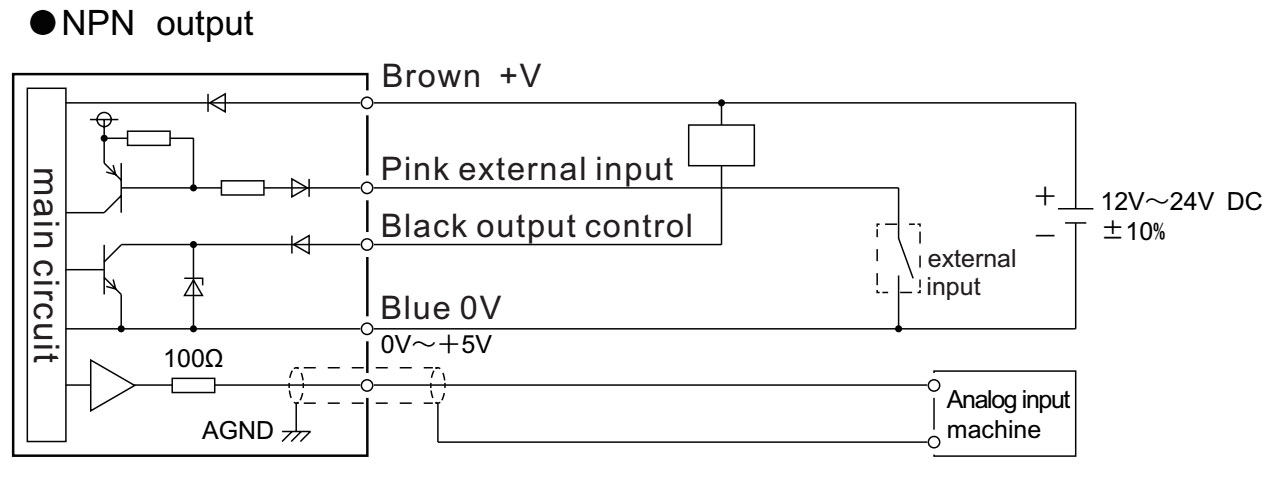

วงจรไดอะแกรม : เลเซอร์วัดระยะ รุ่น LSH series

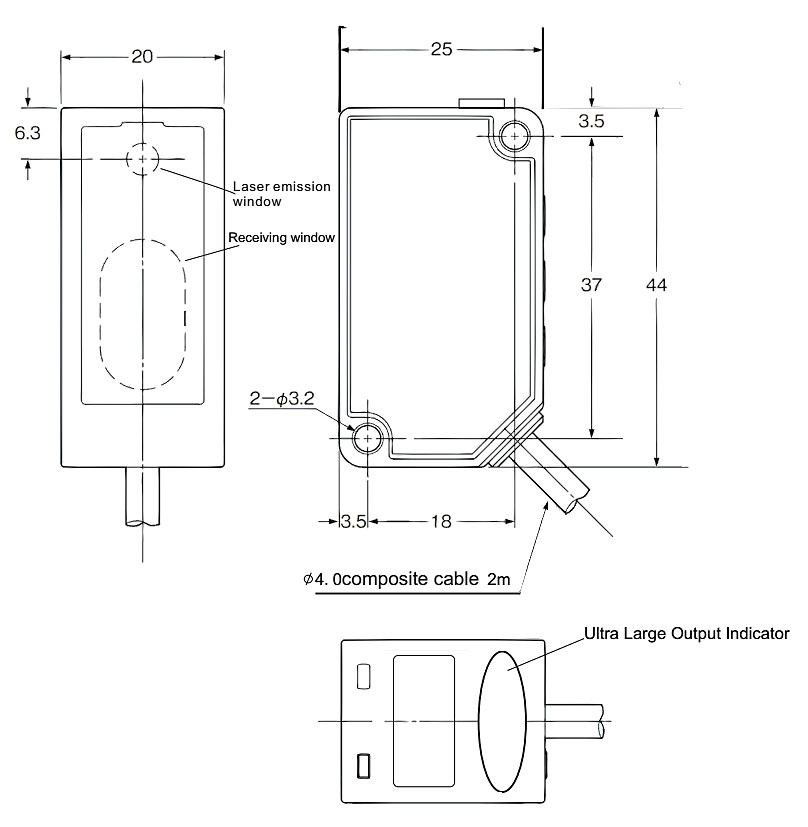

ขนาด (หน่วย:มม.)
