RIKO PHOTOELECTRIC SENSORS : SU07
คุณสมบัติ RIKO รุ่น SU07
โฟโต้อิเล็กทริกเซนเซอร์ RIKO รุ่น SU07-NP เป็นโฟโต้เซนเซอร์รูปร่างรูปตัวยู หรือที่เรียกกันว่าโฟโต้ก้ามปู มีระยะกว้าง 7 มม. ใช้แหล่งกำเนิดแสง Red LED สามารถนำมาประยุกต์ใช้ในการตรวจจับมาร์กบนฉลากใส, ตรวจจับตำแหน่งมาร์กบนงานขุ่น, ตรวจจับขอบหรือร่องสติกเกอร์ต่างๆ มาพร้อมปุ่มปรับระดับการตรวจจับเพื่อปรับให้เข้ากับลักษณะชิ้นงานที่ต้องการตรวจับ สัญญาณเอาท์พุทของเซนเซอร์ก้ามปูรุ่น SU07-NP สามารถเลือกต่อได้ทั้ง Light on หรือ Dark on พร้อมท้ั้งรองรับการใช้งานทั้ง NPN หรือ PNP ภายในตัวเดียวกัน

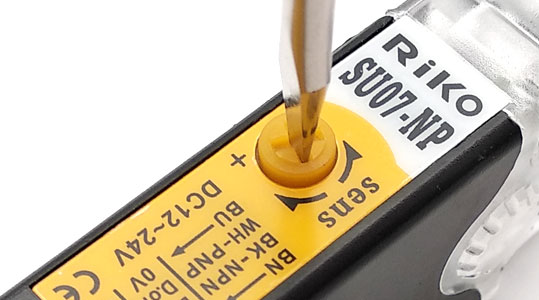

1. ปุ่มปรับระดับการตรวจจับ
โฟโต้ก้ามปูที่มีโครงสร้างผลิตจากโลหะ แข็งแรง ทนทาน ช่วยลดความเสียหายจากการโดนกระแทกจากการทำงานบริเวณรอบด้านได้เป็นอย่างดี พร้อมไฟแสดงสัญญาณ OUTPUT และ POWER

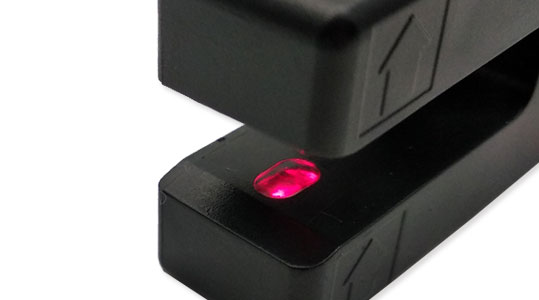

2. ตรวจจับด้วยแหล่งกำเนิดแสง Red LED
ใช้แหล่งกำเนิดด้วย Red LED ควมยาวคลื่น 660 nm ในการตรวจจับ ให้กำลังแสงที่สูง และยังมีส่วนภาครับแสงที่มีความไวและละเอียดเพื่อสามารถตรวจจับวัสดุใสไปจนถึงวัสดุขุ่นหรือทึบแสง

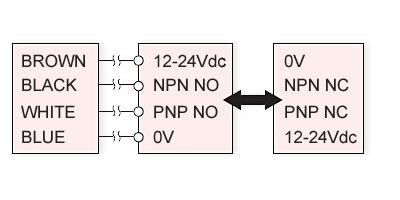

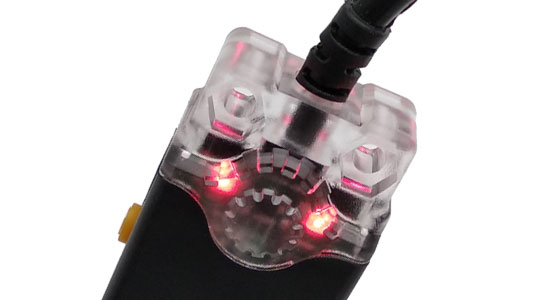

3. ไฟแสดงสถานะและรองรับ OUTPUT หลากหลาย
ไฟแสดงสถานะขนาดใหญ่ด้านท้ายของเซนเซอร์ ช่วยให้สังเกตการทำงานได้เป็นอย่างดี นอกจากนี้ สัญญาณ OUTPUT ยังสามารถรองรับทั้ง NPN หรือ PNP และเลือกใช้งาน N.O. หรือ N.C ได้ภายในตัวเดียวกัน ลดความยุ่งยากในการสั่งซื้อและการซ่อมบำรุง

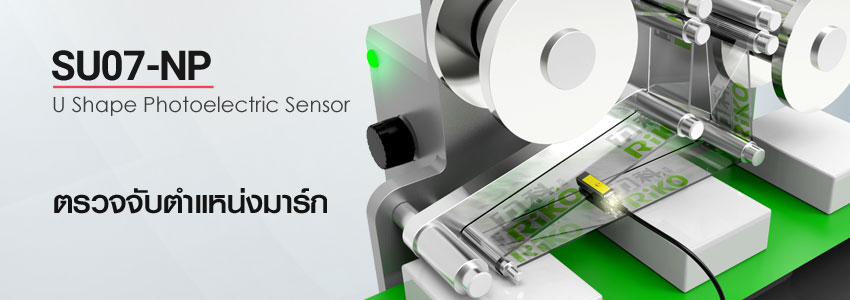

ตัวอย่างการใช้งานจริงกับการจับตำแหน่งมาร์คบนฟิลม์ฝาปิดถ้วยน้ำดื่ม
ตัวอย่างสาธิตเซนเซอร์ รุ่น SU07-NP
ข้อมูลจำเพาะ : SU07-NP
| Model | SU07-NP |
| Sensing distance | 7 mm |
| Min. detection object | Opaque ( Ø0.5 x 10.0mm ) |
| Emitting light | Red LED 660nm |
| Operating voltage | DC12 ~ 24 V |
| Current Consumption | 18 mA Max. |
| Load current | 100mA Max. at DC24V |
| Output Type | NPN L.on/D.on & PNP L.on/D.on |
| Response time | 1 ms Max. |
| Ambient illumination | Incandescent light : 1,000 lux max. |
| Insulation resistance | 20MΩ min. (DC500V) |
| Voltage withstandabiligy | AC500V 60Hz for 60 Sec. |
| Operating temperature | -10℃ ~ + 55℃ |
| Ambient humidity | 35% ~ 85% RH |
| Protection degree | IP64 |
| Vibration resistance | 1.5-mm peak-to-peak amplitude, 10 to 55 Hz, 2 hours each in X, Y, and Z directions |
| Shock resistance | 50G, repeated 10 times each in X, Y, and Z directions |
| Material | PC |
| Wiring method | Pre-wired Ø4.2 x 2 M 4-wires |
| Weight | Approx.65g |
