 Mark & Color sensor - MS Series

MARK SENSOR MS 11 MARK COLOR SENSOR HILIGHT

คุณสมบัติ Mark & Color sensor รุ่น MS

     เซนเซอร์ รุ่น MS  เป็นเซนเซอร์ตรวจจับสีหรือตำแหน่งมาร์คต่างๆบนงานฉลาก ตั้งค่าการตรวจจับได้ง่ายดายแบบดิจิตอลด้วยเพียงกดปุ่มเพื่อจดจำค่าสีที่ต้องการตรวจจับ พร้อมทั้งสามารถเลือกฟังก์ชั่นการตรวจจับแบบได้ทั้งโหมดสีและความเข้มแสงเพื่อการตรวจจับสีหรือตำแหน่งมาร์คที่แม่นยำและเสถียรภาพสูง นอกจากนี้ยังสามารถตรวจจับสีได้รวดเร็วด้วยความเร็วสุงสุดถึง 0.2ms พร้อมไฟแสดงบอกสถานะต่างๆ


1. ปรับเปลี่ยนการทำงานให้เหมาะสมกับการตรวจจับ

ms11 n color mode and intensity mode detecction wbgn

  เซนเซอร์ตรวจจับสี รุ่น MS สามารถเลือกใช้ฟังก์ชั่นตรวจจับสีหรือความเข้มแสงเพื่อให้เหมาะกับการประยุกต์ใช้งานต่างๆ โหมดตรวจจับสีจะใช้แหล่งกำเนิดแสงทั้ง 3 สีในการประมวลผล หรือเลือกใช้โหมดความเข้มแสง โดยเซนเซอร์จะเลือกใช้แหล่งกำเนิดแสงแบบอัตโนมัติเพื่อให้ผลการตรวจจับแยกแยะสีได้อย่างมีประสิทธิภาพ



2. ตั้งค่าง่ายดายพร้อมไฟแสดงสถานะ

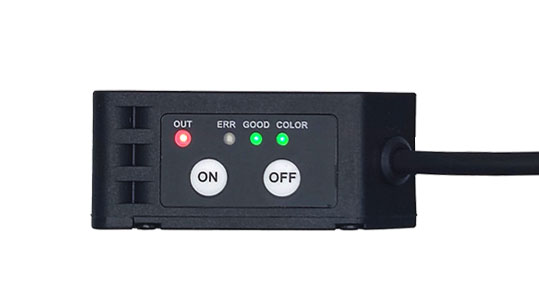

MARK SENSOR EASY WITH DIGITAL SETTING เซนเซอร์ตรวจจับแถบสี (Mark sensor)  รุ่น MS ตั้งค่าง่ายดายด้วยการกดปุ่มเพียง 2 ครั้ง ON และ OFF เพื่อให้เซนเซอร์จดจำแถบสีที่ต้องการตรวจจับ และยังสามารถเลือกระดับการตรวจจับได้ 3 ระดับ High/Medium/Low ให้เซนเซอร์ตรวจจับแม่นยำได้ตามต้องการ อีกทัังสามารถทราบสถานะการทำงานต่างๆผ่านไฟแสดงผลด้านบนเซนเซอร์







3. ตรวจจับได้รวดเร็ว

MARK AND COLORSENSOR ms11 SERIES LABEL HIGHT SPEED DETECTIONเซนเซอร์จับสีรุ่น MS series สามารถตรวจจับได้อย่างรวดเร็วด้วยความเร็วสูงสุดถึง 0.2ms ทำให้สามารถติดตั้งเข้ากับสายพานต่างๆเพื่อตรวจเช็คสีบนชิ้นงานที่วิ่งผ่านได้อย่างแม่นยำ














ข้อมูลจำเพาะ เซนเซอร์ตรวจจับสี รุ่น CTS

 Model  MS-11N MS-11P
Sensing type  Diffuse reflection
Light source Red 640nm / Green 525nm / Blue 470nm
Sensing distance  23 ±4 mm
Beam size  1.5*7 mm at distance 23mm
Detection Mode Color mode / Light intensity mode
Response time  0.2 ms
Sensitivity adjustment  Digital teching button
Operating voltage  24V DC±10%
Current consumption  ≤35 mA
Output NPN 100mA PNP 100mA
Ambient temperature  -10℃ ~ +55℃,No freezing
Ambient humidity  35%~85%RH,No coagulating
Indicator  Output : Red / Error,Good,Color : Green
Impact resistance  50G(500m/s²)
Degree of protection  IP64
Material  PBT

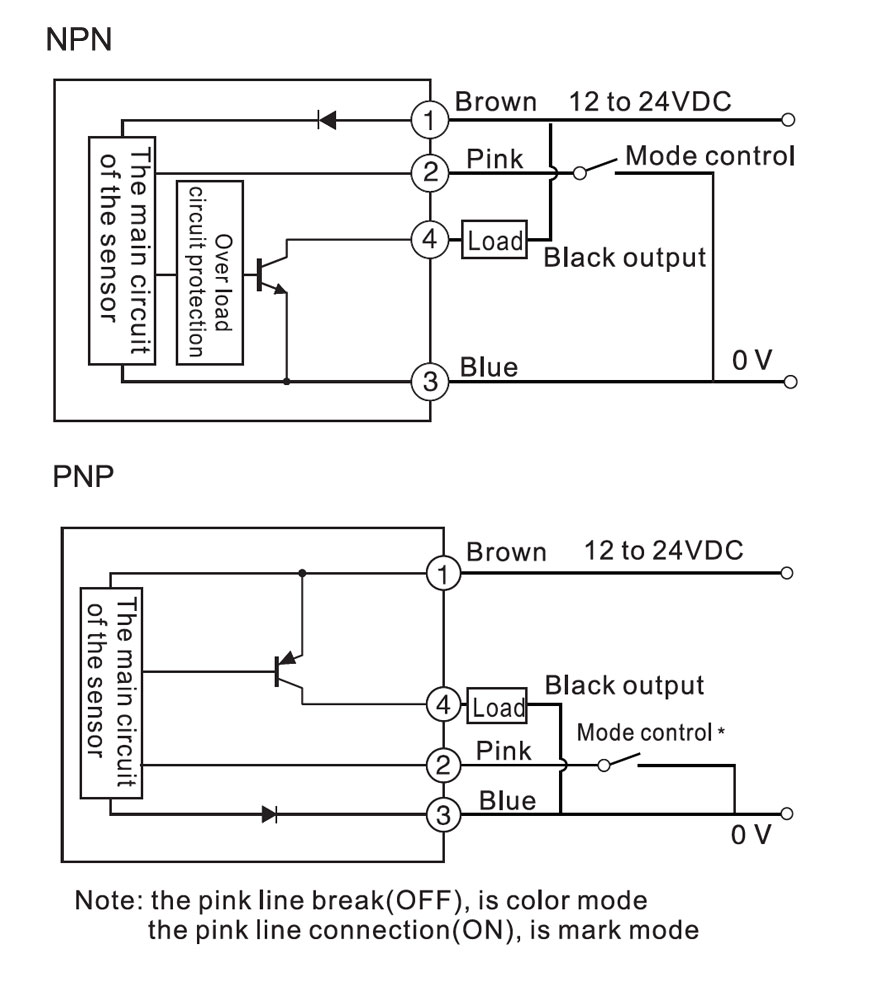

วงจรไดอะแกรม :  MS Series



 MARK SENSOR COLOR SENSOR MS 11 SERIES CIRCUIT DIAGRAM

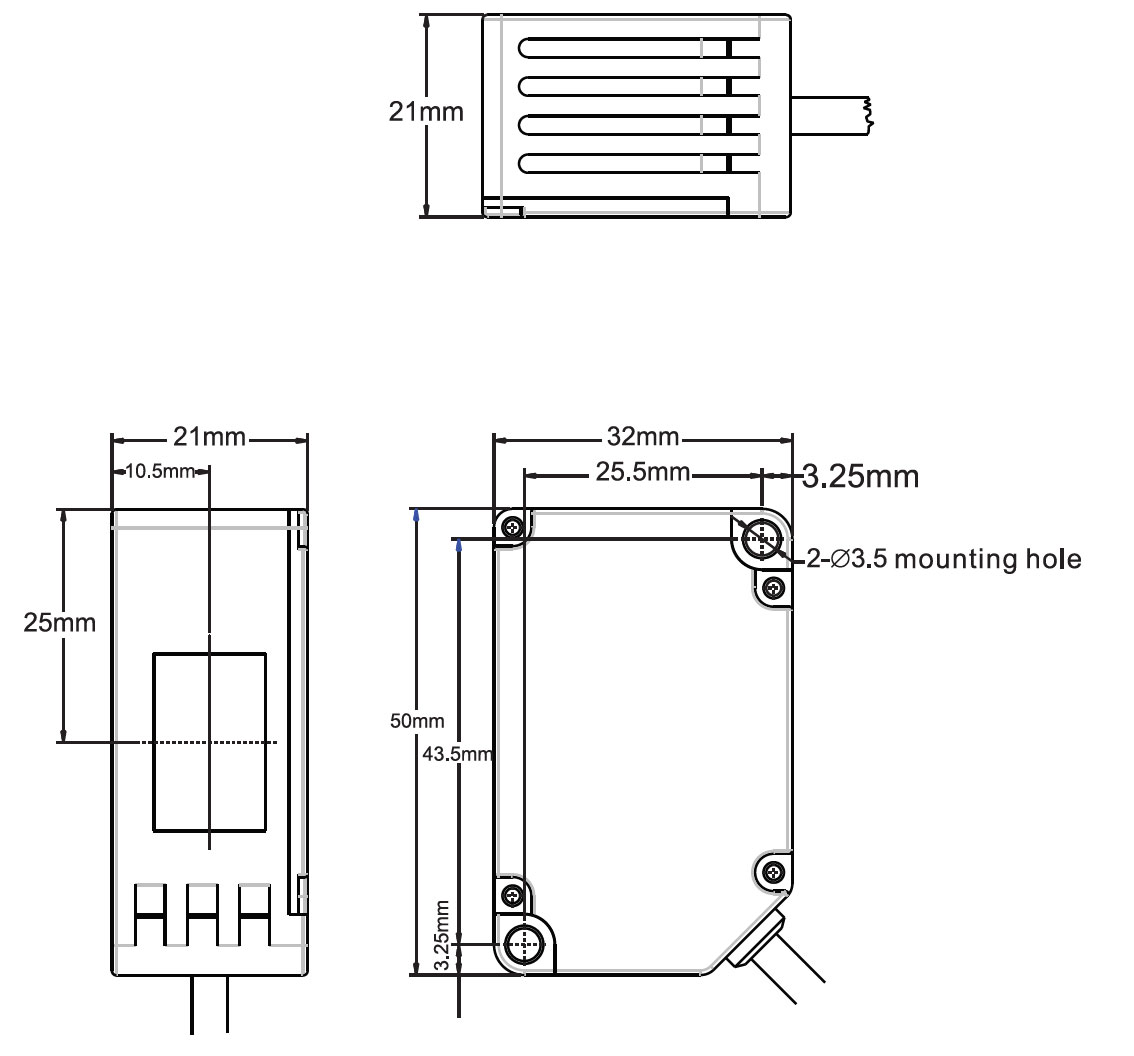

ขนาด (หน่วย:มม.) :  Mark & Color Sensor MS Series

          MARK COLOR SENSOR MS 11N SERIES DIMENSION
