Color sensor - CX Series
คุณสมบัติ Color sensor รุ่น CX
เซนเซอร์ตรวจจับสี (Color Sensor) รุ่น CX เป็น เซ็นเซอร์ตรวจจับสี ราคาประหยัด ฟังก์ชั่นครบ คุ้มค่า มีระยะตรวจจับ 8 – 16 มม. ปรับเลือกการตรวจจับได้ 3 รูปแบบ และฟังก์ชั่นหน่วงเวลา (On-delay, Off-delay, One-Shot) เพื่อปรับเปลี่ยนให้การตรวจจับมีประสิทธิภาพสูงสุด สามารถตั้งค่าได้ทั้งอัตโนมัติ หรือเลือกปรับเปลี่ยนค่าให้ละเอียดยิ่งขึ้นด้วยผู้ใช้งานเอง สะดวกด้วยหน้าจอดิจิตอลแสดงผลภายในตัว ไม่จำเป็นต้องใช้แอมพลิฟาย หรือคอนโทรลเลอร์เพิ่มเติม แสดงผลค่าแสงเป็นตัวเลขเพื่อตั้งค่าการตรวจจับให้ดียิ่งขึ้น ปรับเปลี่ยนค่าต่างๆได้ง่าย เพียงกดปุ่ม รูปร่างขนาดเล็ก กะทัดรัด ประหยัดพื้นที่ติดตั้ง

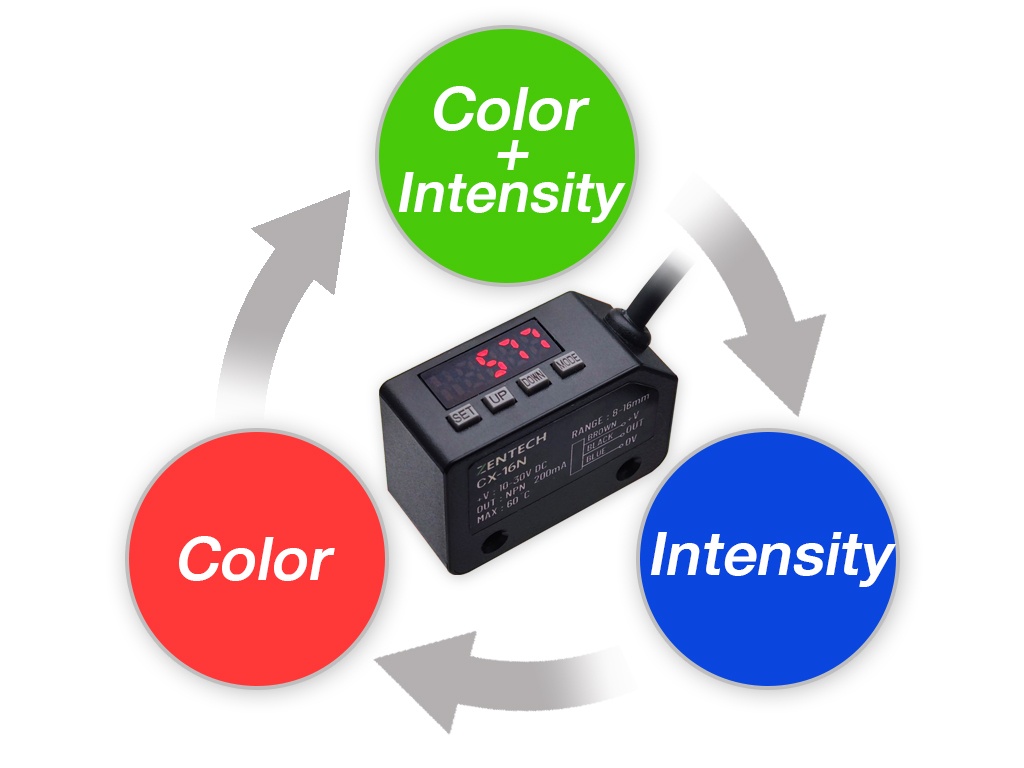

1. ปรับฟังก์ชั่นการตรวจจับ
เซ็นเซอร์ตรวจจับสี (Color sensor) รุ่น CX สามารถเลือกปรับเปลี่ยนฟังก์ชั่นการตรวจจับได้ 3 รูปแบบ คือ 1) โหมดตรวจจับสี 2) โหมดตรวจจับสี+ความเข้มแสง และ 3) โหมดตรวจจับแถบมาร์ค ช่วยให้สามารถเลือกปรับเปลี่ยนในการตรวจจับสีตามสภาพชิ้นงานต่างๆได้อย่างเสถียรและแม่นยำที่สุด เลือกปรับตั้งค่าได้ทั้งอัตโนมัติ และแบบแมนนวล

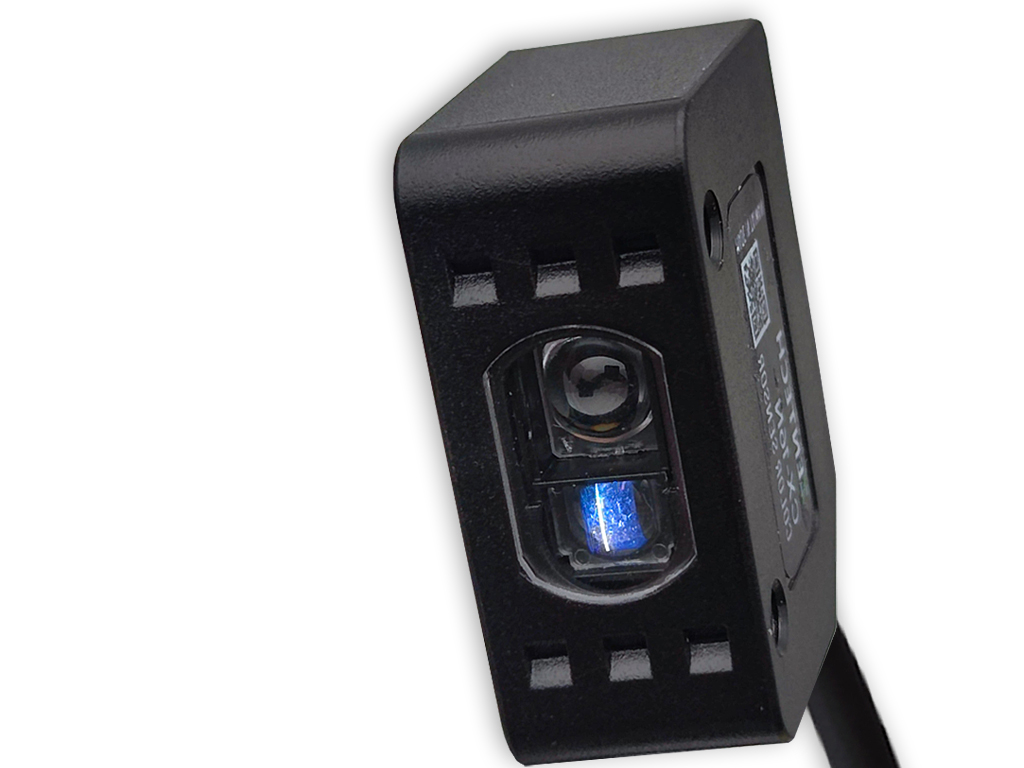

2. เลนส์รับแสงขนาดใหญ่
รุ่น CX นั้นใช้เลนส์ขนาดใหญ่ในการรับแสงที่สะท้อนกลับ ช่วยให้เซ็นเซอร์ CX ตรวจจับสีได้อย่างเสถียร และแม่นยำมากยิ่งขึ้น

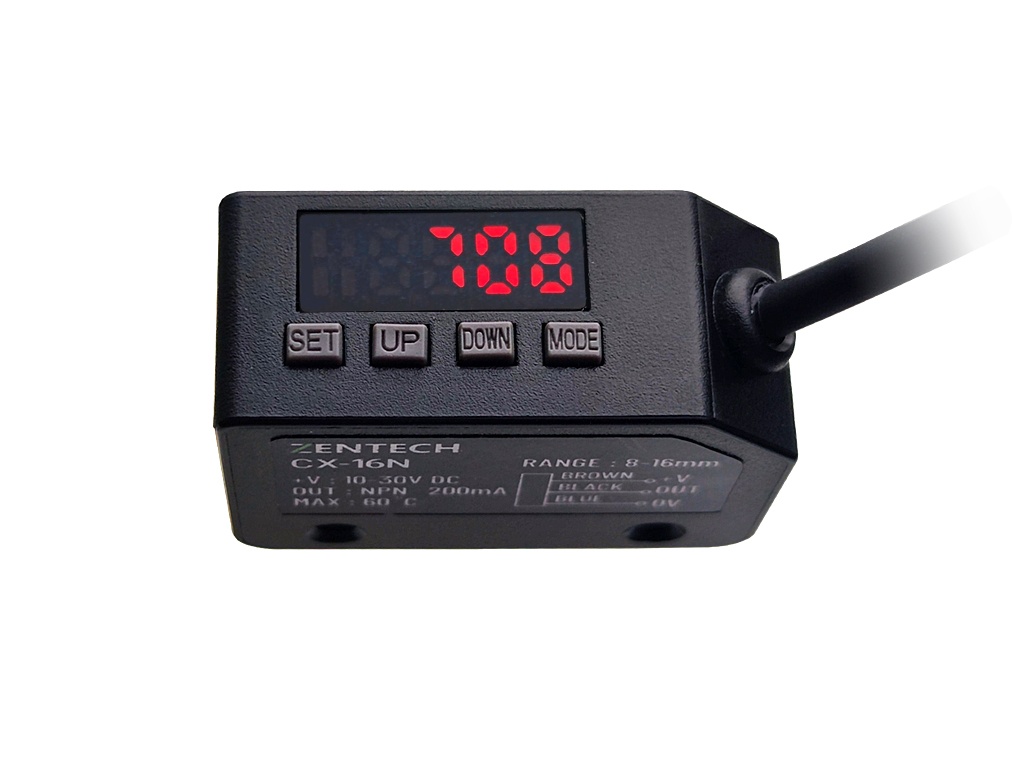

3. หน้าจอแสดงผลดิจิตอล
มาพร้อมหน้าจอแสดงผลตัวเลขของการประมวลผลภายในตัว ใช้งานสะดวกไม่จำเป็นต้องใช้คอนโทรลเลอร์แยกเพิ่มเติม ใช้งานง่าย ตั้งค่าให้เซ็นเซอร์จดจำสีที่ต้องการเพียงกดปุ่ม SET ครั้งเดียวเท่านี้น หรือเลือกปรับเปลี่ยนค่าแบบแมนนวล UP/DOWN ขนาดรูปร่างเล็ก กะทัดรัด ช่วยประหยัดพื้นที่ติดตั้ง
สาธิต การตรวจจับสีเซนเซอร์ รุ่น CX-16N
ข้อมูลจำเพาะ เซนเซอร์ตรวจจับสี รุ่น CX
| Model | CX-16N | CX-16P |
| Sensing type | Diffuse reflection | |
| Light source | Red 640nm / Green 525nm / Blue 470nm | |
| Sensing distance | 8-16 mm | |
| Beam size | 1.5*7 mm at distance 16mm | |
| Detection Mode | Color mode / Light intensity mode / Color+Intensity mode | |
| Response time | 5ms (Intensity mode) / 10ms (Color mode, Intensity mode) | |
| Time | Off-Delay, On-Delay, One-Shot (1-9999msec) | |
| Operating voltage | 24V DC±10% | |
| Current consumption | ≤35 mA | |
| Output | NPN 100mA | PNP 100mA |
| Ambient temperature | -10℃ ~ +55℃，No freezing | |
| Ambient humidity | 35%~85%RH，No coagulating | |
| Indicator | Output : Red / Error, Good,Color: Green | |
| Impact resistance | 50G(500m/s²) | |
| Degree of protection | IP64 | |
| Material | PBT | |
วงจรไดอะแกรม: CX Series

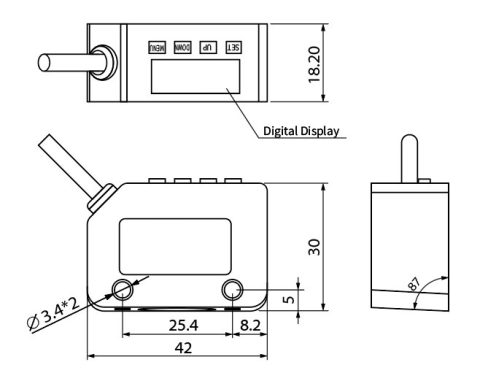

ขนาด (หน่วย:มม.) : CX Series
