RIKO PHOTOELECTRIC SENSORS : SU30
คุณสมบัติ RIKO รุ่น SU30
โฟโต้อิเล็กทริกเซนเซอร์ RIKO รุ่น SU30 เป็นโฟโต้เซนเซอร์รูปร่างรูปตัวยู หรือที่เรียกกันว่าโฟโต้ก้ามปู มีระยะกว้างถึง 30 มม. ประยุกต์ใช้งานในการตรวจจับตำแหน่งต่างๆ สัญญาณเอาท์พุทของเซนเซอร์ก้ามปูรุ่น SU30 สามารถเลือกต่อได้ทั้ง Light on หรือ Dark on พร้อมท้ั้งรองรับการใช้งานทั้ง NPN หรือ PNP ภายในตัวเดียวกัน

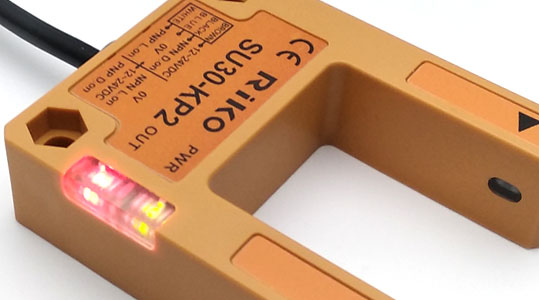

1. ไฟแสดงผลขนาดใหญ่
สามารถสังเกตุการทำงานได้อย่างชัดเจนด้วยไฟ LED ขนาดใหญ่
2. รองรับ OUTPUT หลากหลาย
ส่วนของ OUTPUT สามารถเลือกใช้งานได้หลากหลาย สามาถใช้งานได้แบบ NPN หรือ PNP และยังสามารถเลือกหน้าสัมผัสแบบ NO หรือ NC ได้อีกด้วยในตัวเดยวกัน ช่วยลดความหลากหลายจำนวนรุ่นในการทำสต๊อกสำหรับซ่อมบำรุง
ข้อมูลจำเพาะ : SU30-KP2 / SU30-2N / SU30-2P
| Model | SU30-KP2 | SU30-2N | SU30-2P |
| Sensing distance | 30 mm | ||
| Min. detection object | Opaque ( Ø1.0 x 10.0mm ) | ||
| Emitting light | Infrared LED 940nm | ||
| Operating voltage | DC12 ~ 24 V | ||
| Current Consumption | 20 mA Max. | ||
| Load current | 100mA Max. at DC24V | ||
| Output Type | NPN L.on/D.on & PNP L.on/D.on | NPN D.on | PNP D.on |
| Response time | 1 ms Max. | ||
| Ambient illumination | Incandescent light : 1,000 lux max. | ||
| Insulation resistance | 20MΩ min. (DC500V) | ||
| Voltage withstandabiligy | AC500V 60Hz for 60 Sec. | ||
| Operating temperature | -20℃ ~ + 60℃ | ||
| Ambient humidity | 35% ~ 85% RH | ||
| Protection degree | IP64 | ||
| Vibration resistance | 1.5-mm peak-to-peak amplitude, 10 to 55 Hz, 2 hours each in X, Y, and Z directions | ||
| Shock resistance | 50G, repeated 10 times each in X, Y, and Z directions | ||
| Material | PC | ||
| Wiring method | Pre-wired Ø4.2 x 2 M 4-wires | ||
| Weight | Approx.86g | ||
ดาวน์โหลดสเปก

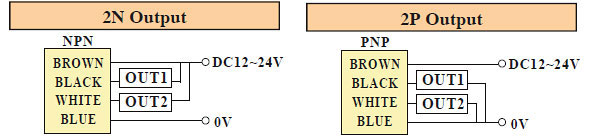

วงจรไดอะแกรม :
SU30-KP2
