RIKO PHOTOELECTRIC SENSORS - RX

RIKO U SHAPE PHOTOELECTRIC SENSOR RX670 RX671 RX672 RX674 RX675

คุณสมบัติ RIKO รุ่น RX

     โฟโต้อิเล็กทริกเซนเซอร์ RIKO รุ่น RX เป็นโฟโต้เซนเซอร์ขนาดเล็กมีรูปร่างรูปตัวยู หรือที่เรียกกันว่าโฟโต้ก้ามปู ความเร็วในการตรวจจับสูงถึง 2 KHz  สามารถประยุกต์ใช้สำหรับตรวจจับตำแหน่งต่างๆ ,ใช้ตรวจจับเพื่อนับรอบ มีลักษณะหลายรูปแบบในการติดตั้ง นอกจากนี้ยังมีรุ่นแบบสาคอนเนตเตอร์ที่สามารถเปลี่ยนเข้าออกได้อย่างง่ายดาย สะดวกต่อการซ่อมบำรุง สายสัญญาณเอาท์พุทสามารถเลือกต่อได้ทั้ง Light on หรือ Dark on

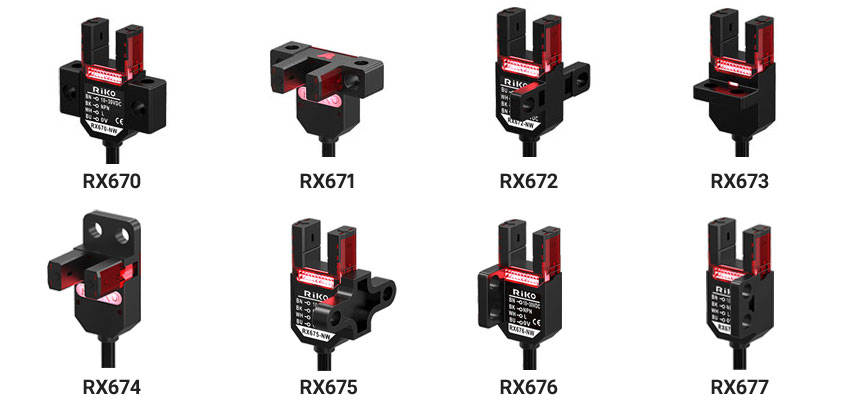

 RIKO U SHAPE PHOTOELECTRIC SENSOR ALL MODELS RX670 RX671 RX672 RX674 RX675

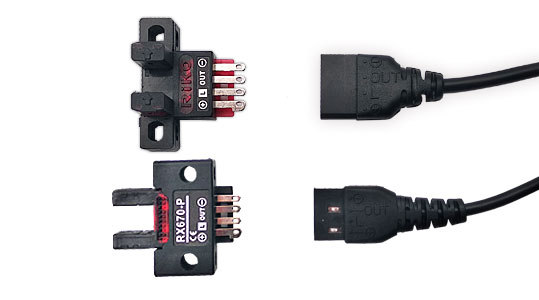

1. สายต่อถอดเปลี่ยนได้ง่าย

RIKO U SHAPE PHOTOELECTRIC SENSOR EASY MAINTENANCE RX670 RX671 RX672 RX674 RX675  สายไฟต่อแบบคอนเนตเตอร์ช่วยให้สามารถถอดเปลี่ยนได้ง่าย สะดวกต่อการซ่อมบำรุง

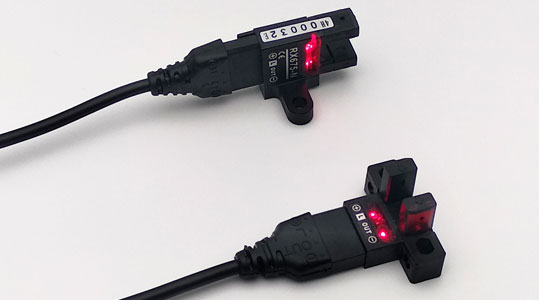

2. ไฟแสดงผลขนาดใหญ่

RIKO U SHAPE PHOTOELECTRIC SENSOR BRIGHT LED RX670 RX671 RX672 RX674 RX675 ไฟแสดงผลขนาดใหญ่ สว่างชัดเจน มองเห็นการทำงานของเซนเซอร์ได้อย่างง่ายดาย














ข้อมูลจำเพาะ : RX series

Model  RX670-N RX671-N RX672-N RX673-N
RX670-P RX671-P RX672-P RX673-P
Sensing distance 6 mm
Output type  NPN L.on/D.on NPN L.on/D.on NPN L.on/D.on NPN L.on/D.on
PNP L.on/D.on PNP L.on/D.on PNP L.on/D.on PNP L.on/D.on
Emitting light Infrared LED 940 nm
Operating voltage DC10 ~ 30 V
Current Consumption 15 mA Max.
Load current 100mA Max. at DC24V
Response time 0.5 ms Max.
Insulation resistance 20MΩ min. (DC500V)
Voltage withstandabiligy AC1000V 60Hz for 60 Sec.
Operating temperature 0 ℃ ~ + 60 ℃
Ambient humidity 35% ~ 85% RH
Material ABS
Protection degree IP50
Weight Approx. 3.5g Approx. 3g



Model  RX674-N RX675-N RX676-N RX677-N
RX674-P RX675-P RX676-P RX677-P
Sensing distance 6 mm
Output type  NPN L.on/D.on NPN L.on/D.on NPN L.on/D.on NPN L.on/D.on
PNP L.on/D.on PNP L.on/D.on PNP L.on/D.on PNP L.on/D.on
Emitting light Infrared LED 940 nm
Operating voltage DC10 ~ 30 V
Current Consumption 15 mA Max.
Load current 100mA Max. at DC24V
Response time 0.5 ms Max.
Insulation resistance 20MΩ min. (DC500V)
Voltage withstandabiligy AC1000V 60Hz for 60 Sec.
Operating temperature 0 ℃ ~ + 60 ℃
Ambient humidity 35% ~ 85% RH
Material ABS
Protection degree IP50
Weight Approx. 3.5g Approx. 3g

ดาวน์โหลดสเปก

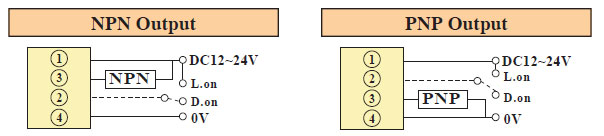

วงจรไดอะแกรม : RX series


RX RIKO PHOTOELECTRIC SENSOR WIRING DIAGRAM



ขนาด (หน่วย:มม.) : RX series

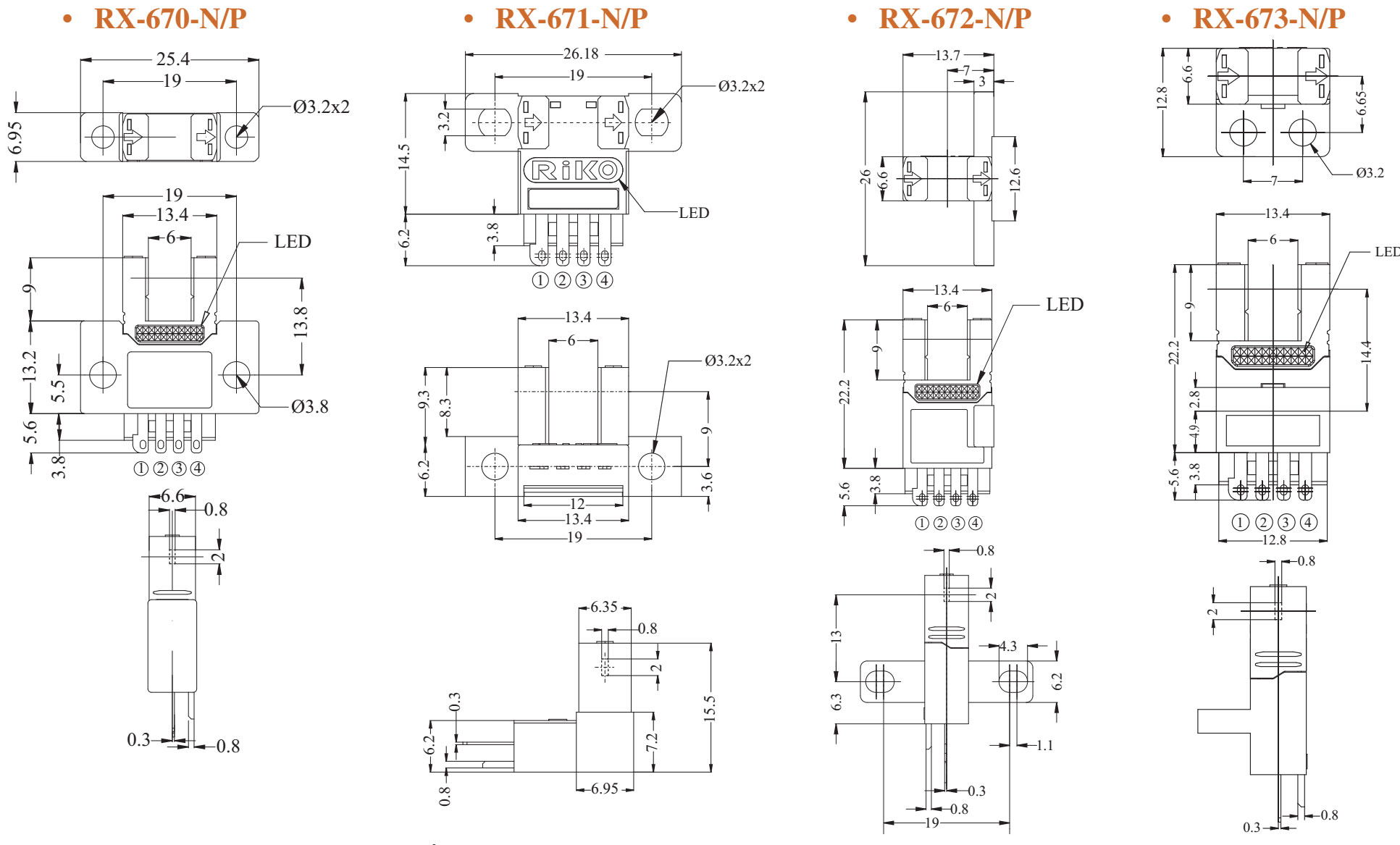

RX PHOELECTRIC SENSOR U SHAPE RX670 RX671 RX672 RX673 DIMENSION

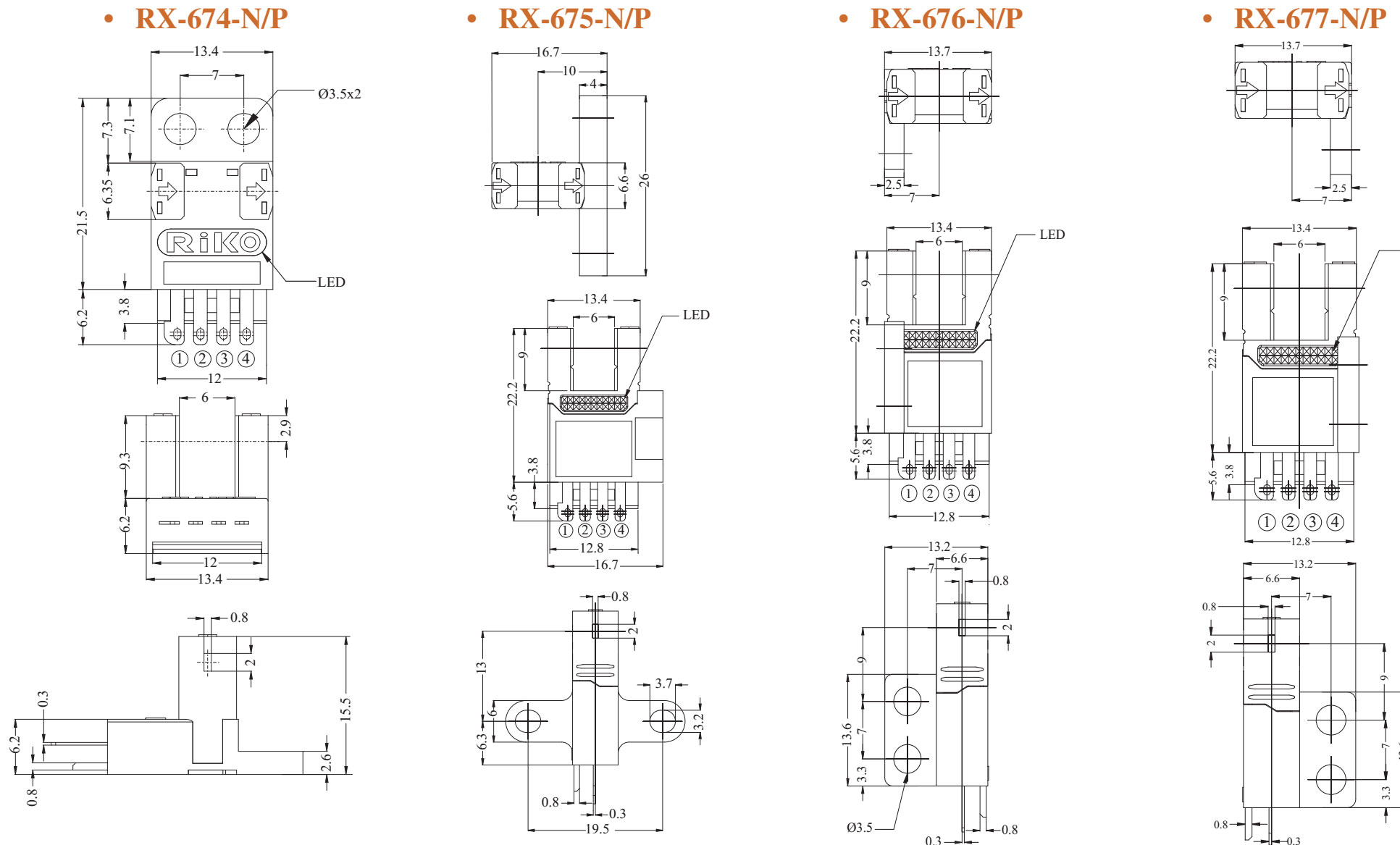

RX PHOELECTRIC SENSOR U SHAPE RX674 RX675 RX676 RX677 DIMENSION

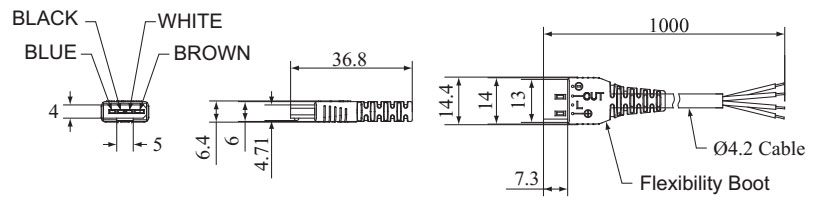

RE-1103-PVC-1M : CONNECTING CABLE

CONNECTING CABLE FOR RX SERIES
