RIKO PHOTOELECTRIC SENSORS : SU
คุณสมบัติ RIKO รุ่น SU

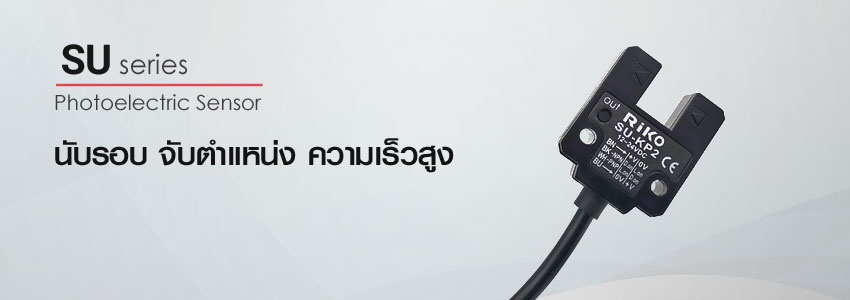

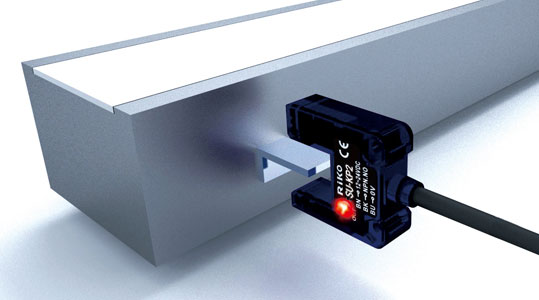

โฟโต้อิเล็กทริกเซนเซอร์ RIKO รุ่น SU เป็นโฟโต้เซนเซอร์รูปร่างรูปตัวยู หรือที่เรียกกันว่าโฟโต้ก้ามปู มีความเร็วในการตรวจจับสูงถึง 1 kHz สามารถตรวจจับได้อย่างแม่นยำ ช่องห่าง slot มีระยะ 10 มม. ประยุกต์ใช้งานได้หลากหลาย แข็งแรงทนทานด้วยวัสดุโครงสร้าง ABS สายสัญญาณเอาท์พุทของเซนเซอร์ก้ามปูรุ่น SU สามารถเลือกต่อได้ทั้ง Light on หรือ Dark on พร้อมท้ั้งรองรับการใช้งานทั้ง NPN หรือ PNP ภายในตัวเดียวกัน
1. ตรวจจับด้วยความเร็วสูง 1 kHz
โฟโต้เซนเซอร์ก้ามปูรุ่น SU มีความเร็วในการตรวจจับสูง สามารถประยุกต์ใช้ในการตรวจจับตำแหน่งที่มีการเคลื่อนที่รวดเร็วหรือประยุกต์ใช้ในการนับรอบที่มีความเร็วรอบสูงได้อย่างแม่นยำและเสถียรสูง
2. รองรับ OUTPUT หลากหลาย
ส่วนของ OUTPUT สามารถเลือกใช้งานได้หลากหลาย สามาถใช้งานได้แบบ NPN หรือ PNP และยังสามารถเลือกหน้าสัมผัสแบบ NO หรือ NC ได้อีกด้วยในตัวเดยวกัน ช่วยลดความหลากหลายจำนวนรุ่นในการทำสต๊อกสำหรับซ่อมบำรุง
ข้อมูลจำเพาะ
| Model | SU-N | SU-P | SU-KP2 | |
| SU-P | SU-P2 | |||
| Sensing distance | 10 mm | |||
| Min. detection object | Opaque ( Ø0.5 x 10.0mm ) | |||
| Emitting light | Infrared LED 940nm | |||
| Operating voltage | DC12 ~ 24 V | |||
| Current Consumption | 20 mA Max. | |||
| Load current | 100mA Max. at DC24V | |||
| Output Type | NO Type | N : NPN N.O. (dark operated) | P : PNP N.O. (dark operated) | NPN & PNP / N.O. & N.C. |
| NC Type | N2 : NPN N.C. (light operated) | P2 : PNP N.C. (light operated) | ||
| Response time | 1 ms Max. | |||
| Ambient illumination | Incandescent light : 1,000 lux max. | |||
| Insulation resistance | 20MΩ min. (DC500V) | |||
| Voltage withstandabiligy | AC500V 60Hz for 60 Sec. | |||
| Operating temperature | -10℃ ~ + 55℃ | |||
| Ambient humidity | 45% ~ 85% RH | |||
| Protection degree | IP64 | |||
| Vibration resistance | 1.5-mm peak-to-peak amplitude, 10 to 55 Hz, 2 hours each in X, Y, and Z directions | |||
| Shock resistance | 50G, repeated 10 times each in X, Y, and Z directions | |||
| Material | PC | |||
| Wiring method | Pre-wired Ø4.2 x 2 M 3-wires |
Pre-wired Ø4.2 x 2 M 4-wires |
||
| Weight | Approx.55g | |||
ดาวน์โหลดสเปก

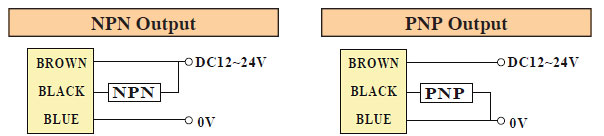

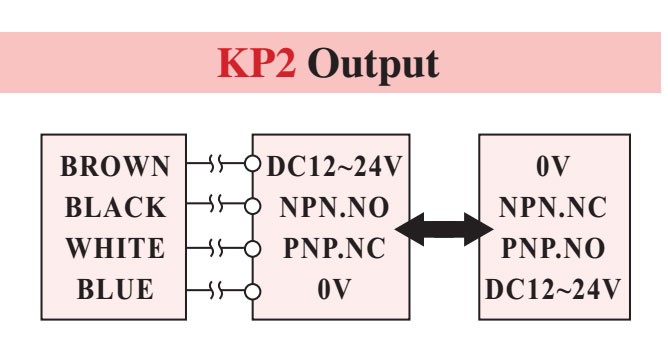

วงจรไดอะแกรม :
