Fork sensor : BU series

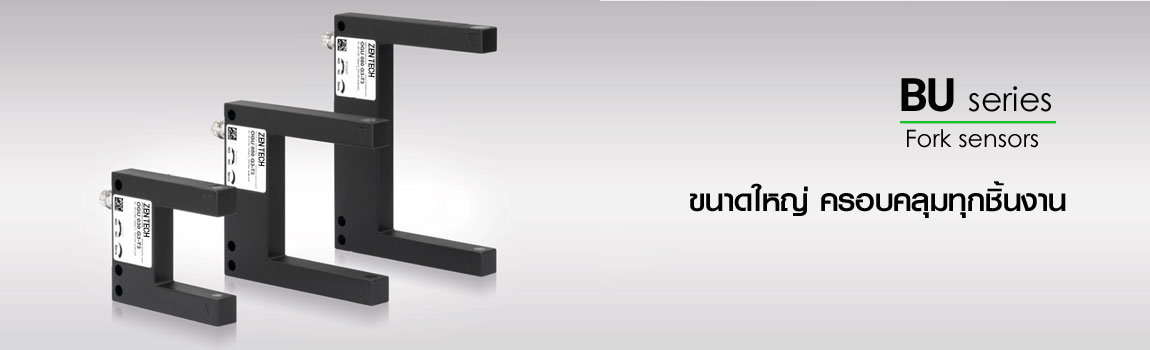

FORK SENSOR PHOTOELECTRIC SENSOR BU SERIES BIG SIZE

คุณสมบัติ Fork sensor รุ่น BU

     โฟโต้อิเล็กทริกเซนเซอร์ รุ่น BU เป็นโฟโต้เซนเซอร์รูปร่างรูปตัวยู (Fork sensor) หรือที่เรียกกันว่าโฟโต้ก้ามปู เป็นรุ่นที่มีช่องว่างขนาดใหญ่เพื่อรองรับครอบคลุมวัตถุที่ต้องการตรวจจับ ซึ่งมีระยะกว้างตั้งแต่ 50 มม จนถึง 220 มม. ใช้แหล่งกำเนิดแสง Red LED  พร้อมปุ่มปรับ Sensitivity ที่ปรับได้อย่างละเอียด และปุ่มปรับเลือกใช้ Light on หรือ Dark on

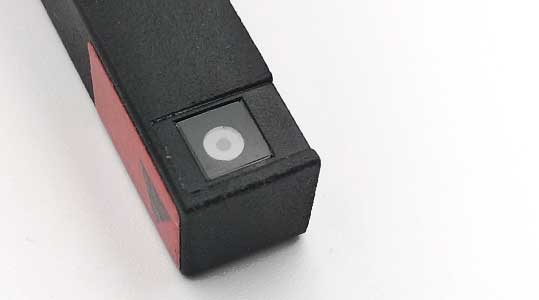

1. ลำแสง LED ขนาดเล็ก

SU50 SU120 FORK SENSOR FEATURE2  โฟโต้ก้ามปู รุ่น BU ใช้แหล่งกำเนิดแสงสีแดง Red LED  ที่มีความยาวคลื่น 640 nm โดยการออกแบบให้ลำแสงมีขนาดเล็กซึ่งสามารถตรวจจับได้อย่างแม่นยำและโครงสร้างผลิตจากโลหะ แข็งแรง ทนทาน

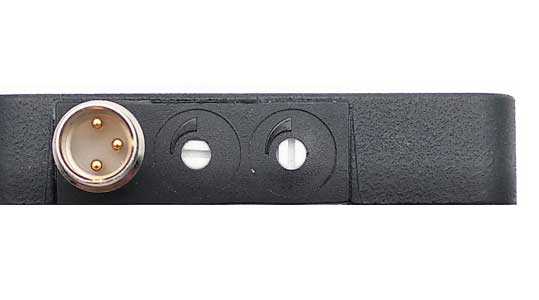

2. Sensitivity & Ouput

SU50 SU120 FORK SENSOR Fork sensor รุ่น BU มาพร้อมปุ่มปรับค่าความไว Sensitivity ที่ช่วยปรับตั้งค่าให้เซนเซอร์ตรวจจับวัตถุได้อย่างแม่นยำ และปุ่มปรับเลือก output ให้ทำงานแบบ NO หรือ NC ตามต้องการได้












ข้อมูลจำเพาะ : Fork Sensor BU series

Model  NPN BU50-N BU80-N BU120-N BU180-N BU220-N
PNP BU50-P BU80-P BU120-P BU18-P BU220-P
Slot wide 50 mm 80 mm 120 mm 180 mm 220 mm
Min. detection object 0.4 mm 0.4 mm 0.5 mm 0.6 mm 0.6 mm
Emitting light Red LED 640nm
Operating voltage DC10 ~ 30 V
Load current 200mA Max. at DC24V
Sensitivity adjustment Potentiometer 270o
Hysteresis ≤ 0.15 mm ≤ 0.2 mm ≤ 0.2 mm ≤ 0.2 mm ≤ 0.2 mm
Switching freqency 1500 Hz
Ambient illumination Incandescent light : 5,000 lux max.
Insulation resistance 20MΩ min. (DC500V)
Voltage withstandabiligy AC500V 60Hz for 60 Sec.
Operating temperature -10℃ ~ + 60℃
Ambient humidity 35% ~ 85% RH
Protection degree IP67
Material GD Zn
Wiring method M8 connector , 3-pin

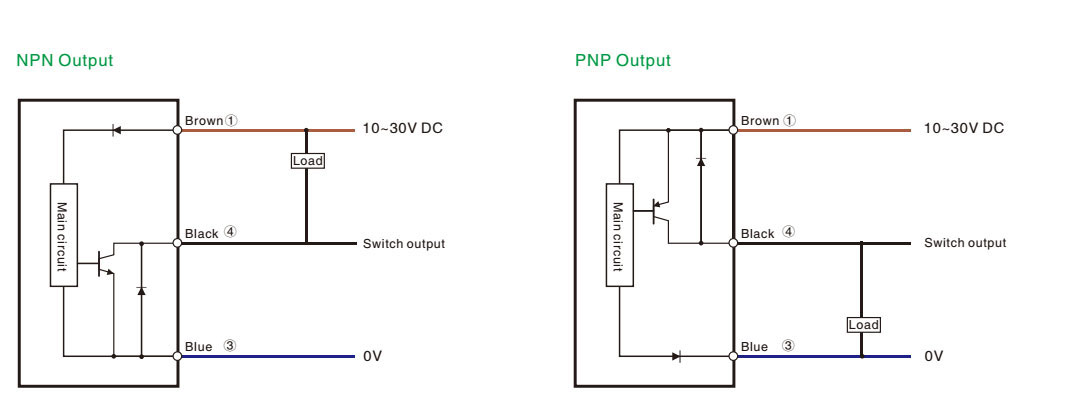

วงจรไดอะแกรม : Fork sensor BU series

FORK SENSOR BU SERIES WIRING DIAGRAM

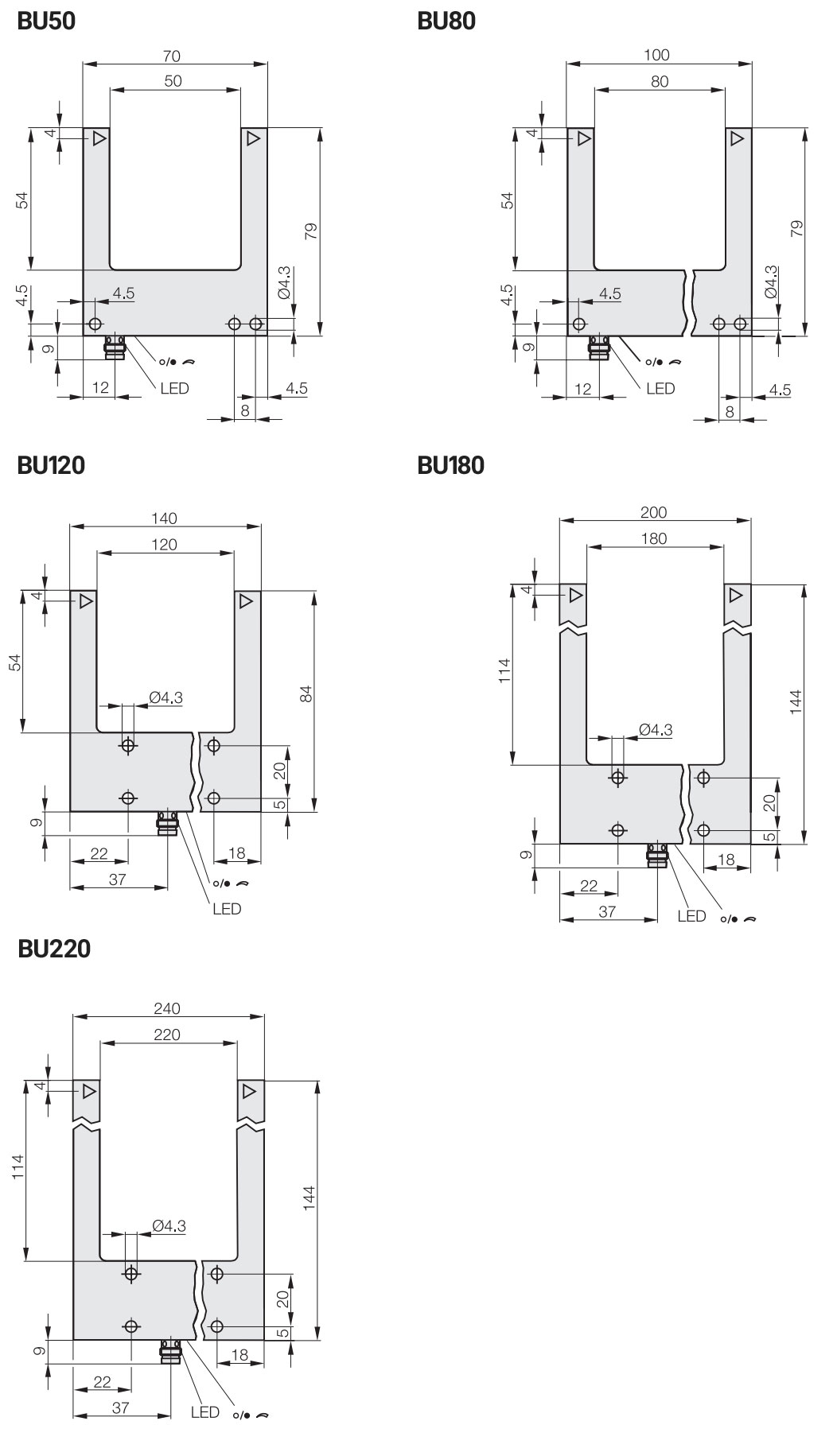

ขนาด (หน่วย:มม.) : Fork sensor BU series

FORK SENSOR BU SERIES DIMENSION
