 Magnetic Field Sensor - MT Series

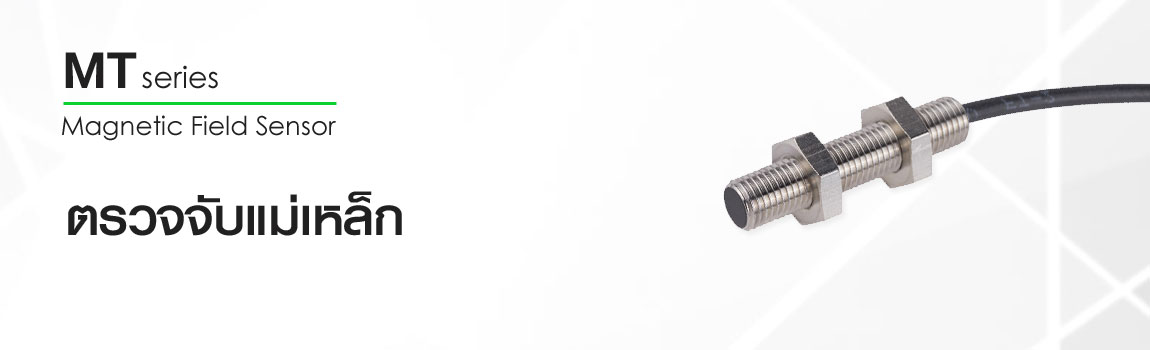

MT series magnetic field sensor hilight

คุณสมบัติ Magnetic Field Sensor รุ่น MT

     โฟโต้อิเล็กทริกเซนเซอร์ รุ่น PW  เป็นเซนเซอร์ที่มีลักษณะทรงสี่เหลี่ยมที่มีช่องว่างเพื่อให้วัตถุเคลื่อนที่ผ่าน  และเมื่อมีวัตถุเคลื่อนผ่านช่องว่าง เซนเซอร์จะทำการตรวจจับและส่งสัญญาณเอาท์พุทออกมา  เซนเซอร์ รุ่น PW นั้นสามารถตรวจจับวัตถุที่มีขนาดเล็กต่ำที่สุดถึง 1 มม.  โดยการตรวจจับจะเป็นแบบ Dynamic detection คือ จะทำการตรวจจับเฉพาะวัตถุที่มีการเคลื่อนที่เท่านั้น ดังนั้นฝุ่นละอองหรือคราบสิ่งสกปรกตามสภาพแวดล้อมในการทำงานจะไม่ส่งผลต่อการตรวจจับใดๆ โครงสร้างแข็งแรง ทนทาน ระดับการป้องกัน IP67


1. ตรวจจับวัตถุเฉพาะวัตถุแม่เหล็ก

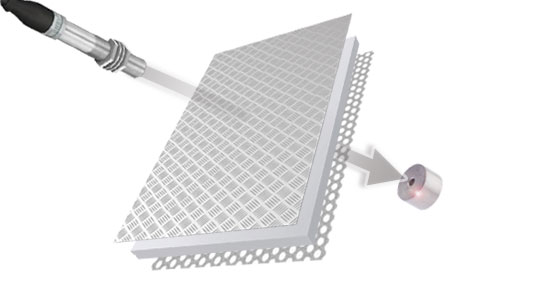

MT series magnetic field sensor detect only magnet   MT เป็น Magnetic field sensor ที่อาศัยหลักการเหนี่ยวนำของสนามแม่เหล็ก จึงสามารถตรวจจับวัตถุที่เป็นแม่เหล็กได้เพียงอย่างเดียว ช่วยให้สามารถหลีกเลี่ยงการตรวจจับโลหะทั่วไปเมื่อมีการเคลือนที่มายังระยะตรวจจับ เช่น การตรวจจับการหมุนของสว่านหัวเจาะ ช่วยหลีกเลี่ยงการกระเด็นของเศษเหล็กที่เกิดการการเจาะได้เป็นอย่างดี หรือการตรวจจับตำแหน่งต่างๆผ่านทะลุโลหะปกติทั่วไป











2. ตรวจจับได้ไกล

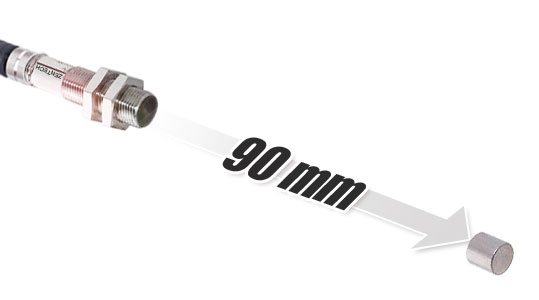

MT series magnetic field sensor long distance sensing detectionระยะการตรวจจับแม่เหล็กของ รุ่น MT นั้นสามารถตรวจจับได้ไกลสูงสุดถึง 90 มม. ช่วยให้ติดตั้งได้ระยะที่ไกลกว่าพร๊อกซิมิตี้ทั่วไป ซึ่งช่วยลดความเสี่ยงที่เกิดจากกระเเทกที่อาจก่อให้เกิดความเสียหายต่อตัวเซนเซอร์














ข้อมูลจำเพาะ
Magnetic field Sensor รุ่น MT

 Model NPN / NO MT-0609N MT-0809N MT-1209N
PNP / NO MT-0609P MT-0809P MT-1209P
Size Ø6.5 mm M8 M12
Max.Sensing distance  90 mm
Switching frequency  10 kHz
Operating voltage  DC 10-30V ±15%
Current consupmtion    ≤ 30 mA
Circuit Protection  Polarity reversal protected / short-circuit protected
Load current  200 mA
Protection degree  IP67
Operating temperature  -25 to +85 οC
Material Brass-coated
Connection   Pre-wired 2 m M12 Connector : 4 pin

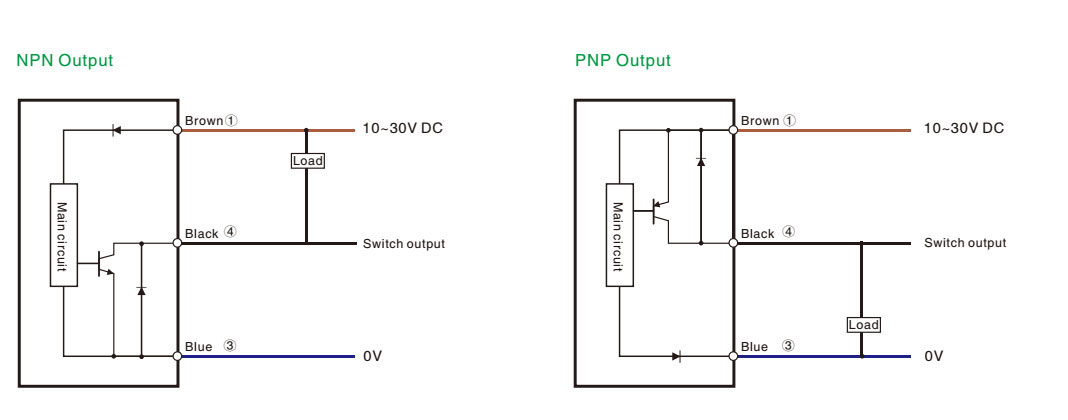

wiring diagram MT series



MT series magnetic field sensor wiring diagram

MT series magnetic field sensor connector type

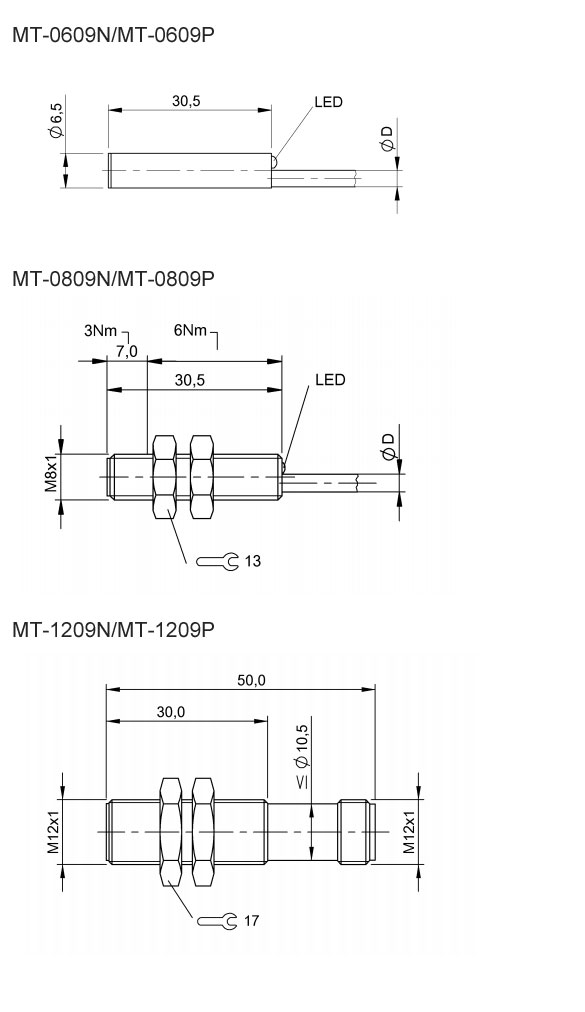

Dimension MT series

MT series magnetic field sensor dimension

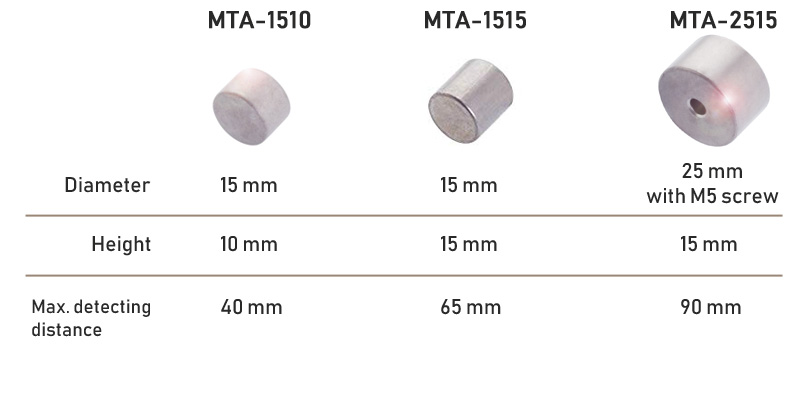

Accessories  : MAGENT RING



MTA MAGNET RING
