Color sensor - CS Series

CS 18N color sensor

คุณสมบัติ Color sensor รุ่น CS

ตรวจจับสีที่ต้องการได้ด้วยลำแสง RGB โดยการกดปุ่ม Tech เพื่อจดจำค่าสีอัตโนมัติ
สามารถปรับตั้งค่าได้เองด้วย Manual เมื่อต้องการความละเอียดในการตรวจจับ
สามารถเลือกการตรวจจับแบบ Color mode หรือ Mask mode ตามความต้องการตรวจจับตามแต่ละประเภท
หน้าจอแสดงผลตัวเลขพร้อมเอาท์พุทภายในตัวเซนเซอร์ โดยไม่จำเป็นต้องใช้แอมฟลิฟายเออร์หรือคอนโทรลเลอร์ต่อเพิ่มเติม
สามารถจดจำค่าสีได้ถึง 4 ค่าด้วย Bank function
แข็งแรง ทนทาน ด้วยระดับการป้องกัน IP67

Color mode & Mask mode

เซนเซอร์จับสีรุ่น CS สามารถเลือกโหมดในการตรวจจับสีที่ต้องการได้ 2 แบบ คือ Color mode และ Mask mode โดยที่ Color mode นั้นตัวเซนเซอร์จะใช้แสงทั้ง 3 สีร่วมกันเพื่อคำนวณหาค่าการสะท้อนของสีที่ต้องการตรวจจับ สำหรับ Mask mode ตัวเซนเซอร์จะคำนวณสีที่ต้องการตรวจจับและประมวลผลเพื่อเลือกใช้แสงสีแดง, สีน้ำเงิน หรือ สีเขียว โดยอัตโนมัติเพื่อให้แยะแยะสีทีต้องการตรวจจับให้ได้มีประสิทธิภาพและเสถียรมากที่สุด

zentec cs 18n color sensor mode

Easy Operation

Color sensor รุ่น CS มีหน้าจอแสดงผลภายในตัวพร้อมปุ่มกดการปรับค่าต่างๆภายในตัว และเอาท์พุทพร้อมใช้งานโดยไม่จำเป็นต้องใช้ร่วมกับแอมพลิฟายเออร์หรือคอนโทรลเลอร์ นอกจากนี้ยังมีขนาดกะทัดรัด ประหยัดพื้นที่ในการติดตั้ง

cs 18n setting

ข้อมูลจำเพาะ Color sensor รุ่น CS

Model	CS-18N	CS-18P
Sensing type	Diffuse reflection
Sensing distance Beam size	18±2mm φ6mm/18mm
Output type	NPN ≤100mA/30V DC	PNP ≤100mA/30V DC
Switch type	Selectable L.on/D.on
Indicator	Motion indicator：Green; Output indicator：Yellow
Digital display	7 segments ,3 digit display ( Red and Green LED）
Response time	Marks mode：H1/0.25 ms，H2/0.5 ms，L/1.2 ms Colors mode：H1/0.8 ms，H2/1.6 ms，L/4 ms
Time delay function x	OFF delay/ ON delay/ Single pulse delay (0~990ms:10ms; 1~10s unit:1s)
Light sources	RGB 3 color light source
No-load supply current	10~30V DC±10% 35mA（12V），25mA（24V）
Ambient illuminance	Sunlight≤10000Lux，Incandescent lamp≤3000Lux
Ambient temperature	-25℃~+55℃，No freezing
Ambient humidity	35%~85%RH，No coagulating
Insulation resistance	≥20Ω（500V DC）
Impact resistance	50G（500m/s² ），XYZ three directions
Degree of protection	IP 67
Material	Body：ABS，Lens：PMMA

Wiring Diagram : Color Sensor CS Series

zentech cs 18n color sensor npn wiring diagram zentech cs 18n color sensor pnp wiring diagram

Dimension : Color Sensor CS Series

CS COLOR SENSOR DIMENSION

Laser Guide - LB Series

zentech laser alignment laser module laser guide

Laser Module รุ่น LB เป็นเลเซอร์อุตสาหกรรมใช้สร้างแนวเส้นตรง เส้นกากบาท หรือ สร้างจุด เพื่อใช้เป็นเส้นอ้างอิงสำหรับงานเล็งแนว เช่น เส้นเลเซอร์อ้างอิงเพื่องานเชื่อม งานตัด หรืองานประกอบต่างๆ ซึ่งไม่จำเป็นต้องตีเส้นให้ยุ่งยาก หรือตีเส้นแนวที่สินค้า อาจทำให้เกิดความเสียหายได้ นอกจากนี้ Laser LB series ยังเป็นเลเซอร์อุตสาหกรรมจึงมีความแข็งแรง ทนทาน อายุการใช้งานของแสงเลเซอร์นานต่อเนื่อง ปลอดภัยด้วยระดับเลเซอร์ Class 2 มีแสงเลเซอร์ทั้งแสงสีแดงและสีเขียวให้เลือกใช้งาน และรองรับการใช้งานหนักในภาคการผลิตได้เป็นอย่างดี

Laser LB series มี 5 รุ่นให้เลือกใช้งาน

NEW LASER MODULES LB SERIES 2022

LB-D1233 (Red Dot Laser Guide)
- เลเซอร์สร้างจุด สีแดง ขนาดเล็ก กะทัดรัด ประหยัดพื้นที่
LB-S2080HW (Red Line Laser Guide)
- เลเซอร์สร้างเส้น สีแดง ให้เส้นลำแสงที่มีความยาวมากเป็นพิเศษ เหมาะสำหรับระยะติดตั้งที่จำกัดและต้องการความยาวเส้นที่ต่อเนื่อง
LB-S2080A (Red Line Laser Guide | Adjustable type)
- เลเซอร์สร้างเส้น สีแดง ยืดหยุ่นต่อการใช้งานสูงด้วยการสามารถปรับความยาวเส้นเลเซอร์,ความคมชัดและความเข้มของแสงเลเซอร์ให้เหมาะสมต่อสภาพแวดล้อมการใช้งาน
LB-G2080W (Red Line Laser Guide)
- เลเซอร์สร้างเส้น สีเขียว สร้างเส้นแนวตรงให้ความยาวของเส้นเลเซอร์ยาวเป็นพิเศษ เหมาะสำหรับระยะติดตั้งที่จำกัดแต่ต้องการความยาวเส้นที่ยาวต่อเนื่อง และใช้งานที่บริเวณที่มีแสงสว่างค่อนข้างมาก
LB-P2080W (Cross Line Laser Guide)
- เลเซอร์สร้างเส้นกากบาท ตั้งฉากกัน 90 องศา ช่วยในการสร้างเส้นกากบาทอ้างอิงสำหรับการเล็งเข้ามุมต่างๆหรืองานที่ต้องการเส้นตั้งฉาก

คุณสมบัติ

ปรับโฟกัสความคมชัด (ทุกรุ่น)

เลเซอร์ Zentech รุ่น LB สามารปรับโฟกัสเพื่อให้เลเซอร์มีความคมชัด เมื่อยิงเลเซอร์ไปที่ระดับหรือวัตถุที่ระยะต่างๆ เส้นเลเซอร์อาจจะมีขยายหรือเบลอได้ ดังนั้นการปรับโฟกัสจึงข่วยแก้ปัญหาในการยิงเลเซอร์ที่ระยะต่างๆได้เป็นอย่างดี

ปรับความยาวของเส้นเลเซอร์ (เฉพาะรุ่น LB-S2080A)

เมื่อเลื่อนฝาครอบด้านหน้าเลนส์ช่วยให้สามารถปรับความยาวของเส้นเลเซอร์ให้มีความยาวที่เพิ่มขั้นหรือลดลงได้ตามต้องการ ช่วยให้ใช้งานได้อย่างยืดหยุ่น อีกทั้งมาพร้อมกับวงแหวนปรับความความคมชัดช่วยให้เลเซอร์มีความคมชัดทุกระยะติดตั้ง

ปรับความเข้มแสง (เฉพาะรุ่น LB-S2080A)

สามารถปรับหมุนเพื่อเพิ่มหรือลดความเข้มแสงได้ตามต้องการ ช่วยให้สามารถปรับความเข้มของแสงเลเซอร์ให้เหมาะสมตามสภาพแวดล้อมการใช้งานได้อย่างเหมาะสม

ความยาวเส้นเลเซอร์ VS ระยะติดตั้ง

กราฟแสดงตัวอย่างข้อมูลความสัมพันธ์ความยาวของเส้นเลเซอร์เมื่อยิงที่ระยะต่างๆกันของรุ่นเลเซอร์สร้างเส้นตรงและเลเซอร์สร้างเส้นกากบาท เช่น รุ่น LB-S2080HW เมื่อติดตั้งยิงเลเซอร์ไปยังจุดที่ต้องการ ห่างประมาณ 2 เมตร. ความยาวของเส้นเลเซอร์ที่ถูกยิงออกมาจะมีความยาวประมาณ 6.8 เมตร. และมีความสัมพันธ์ในลักษณะค่อนข้างเป็นทางเชิิงเส้นที่ระยะต่างกันออกไป
***ข้อมูลโดยประมาณ ทั้งขึ้นอยู่กับ การผลิต การประกอบ และการปรับโฟกัส

laser module length with distance LB series

LASER ITEM SET

LB-D1233 SET ประกอบด้วย หัวยิงเลเซอร์, ขายึดหมุนปรับได้รอบตัว และเพาวเวอร์ซัพพลายพร้อมสวิทซ์เปิดปิด
LB-S2080HW, LB-G2080W, LB-P2080W, LB-S2080A ประกอบด้วย หัวยิงเลเซอร์, ขายึดปรับมุม และเพาวเวอร์ซัพพลายพร้อมสวิทซ์เปิดปิด

laser module set package

SPECIFICATION

Model		LB-D1233	LB-S2080HW	LB-S2080A	LB-G2080W	LB-P2080W
Laser type		Dot	Line			Cross
Laser Colour		Red			Green	Red
Light source	Diode	Mitsubishi
	Wave Length	650 nm	660 nm	630 nm	525 nm	660 nm
Electrical	Power voltage	5 Vdc
	Output power	5 mW	10 mW	5 mW	5 mW	10 mW
Environment resistance	Ambient temperature	-10 to +50C (No freezing)
	Ambient humidity	35 to 85% RH (No condensation)
Life time		8,000 hr up.
Material		Lens : High quality glass / Body : Aviation aluminum
Dimension		Ø12 X 33 mm	Ø20 x 90 mm
Weight		18 g	60 g

DIMENSION (unit : mm)

dimension laser module lb series

Safety Laser Scanner - AS series

lidar laser scanner wide area detection hilight

คุณสมบัติ เลเซอร์สแกนเนอร์ รุ่น AS-33

เลเซอร์สแกน ครอบคลุมพื้นที่การตรวจจับได้ไกลสูงสุดถึง 10 เมตร และรัศมีการสแกน 270 องศา ช่วยให้การตรวจจับครอบคลุมได้อย่างทั่วถึง
สามารถตรวจจับพื้นที่ได้อย่างละเอียดและรวดเร็ว เลเซอร์สามารถสแกนได้ละเอียดถึง 0.5 องศา และความเร็วในการสแกน 25 Hz
พร้อมเอาท์พุทที่มีมาให้ถึง 4 ช่องสัญญาณ ช่วยให้สามารถส่งสัญญาณเตือนได้หลายระดับ
ตั้งค่าพื้นที่ที่ต้องการตรวจจับได้ตามต้องการ สามารถกำหนดพื้นที่เป้าหมายที่ให้เครื่องตรวจจับได้ถึง 16 พื้นที่
รองรับการสแกนแบบ self learning background exclusion
พร้อมไฟแสดงผลสถานะต่างๆบนหน้าเครื่อง ช่วยให้สามารถสังเกตุการทำงานต่างๆของเครื่องเลเซอร์สแกน

Wide Detection

เลเซอร์สแกนเนอร์ รุ่น AS-33 เพียงหนึ่งตัวสามารถครอบคลุมพื้นที่การตรวจจับได้ไกลถึง 10 เมตร และตรวจจับได้กว้างถึง 270 องศา ช่วยให้การตรวจจับครอบคลุมพื้นที่ที่ต้องการได้อย่างทั่วถึง เช่นในพื้นที่อันตรายต่างๆที่ต้องการควบคุมการเข้าออก หรือพื้นที่ที่ต้องการรักษาความปลอดภัยต่างๆ และยังสามารถวาดกำหนดบริเวณพื้นที่ที่ต้องการได้ถึง 16 จุด เลเซอร์สแกนเนอร์ AS-33 ใช้การตรวจจับด้วยเทคโนโลยี TOF ช่วยให้สามารถทะลุทะลวงฝุ่นหรือหมอกควันต่างๆได้เป็นอย่างดี

laser scanner wide area detection demonstration

Laser scanner applications

laser scanner wide area detection for security application

สำหรับระบบการทำงานแบบอัตโนมัติในโรงงาน เช่น การเคลื่อนย้ายสินค้าหรือการบรรจุด้วยหุ่นยนต์ จำเป็นที่จะต้องใช้ความระมัดระวังเป็นอย่างสูง และควบคุมพื้นที่ดังกล่าวเพื่อให้เกิดความปลอดภัย ด้วยการควบคุมการเข้าออกพื้นที่เพื่อหลีกเลียงอันตรายที่จะเกิดขึ้น เลเซอร์สแกนเนอร์ รุ่น AS-33 จึงเหมาะอย่างยิ่งในการช่วยตรวจจับผู้ปฎิบัติงานที่เดินเข้ามายังพื้นที่ที่อันตรายที่กำหนดไว้ หากผู้ปฎิบัติงานเข้ามายังพื้นที่ที่กำหนดเซนเซอร์จะส่งสัญญาณไปยังเครื่องจักร เพื่อช่วยลดความเร็วหรือหยุดการทำงานของหุ่นยนต์ซึ่งช่วยลดอุบัติเหตุที่อาจจะเกิดขึ้นได้

laser scanner wide area detection for agv guidance

การทำงานของรถขนสินค้าอัตโนมัติ AGV ในการเคลื่อนที่นั้นความปลอดภัยเป็นสิ่งสำคัญอย่างยิ่งทั้งกับสิ่งแวดล้อมล้อมด้านและกับผลิตภัณฑ์สินค้าบนรถ AGV จึงเหมาะอย่างยิ่งในการนำเลเซอร์สแกนเนอร์ รุ่น AS-33 มาประยุกต์ใช้งานกับรถอัตโนมัติ AGV เพื่อช่วยหลีกหลี่ยงอุบัติเหตุต่างๆได้เป็นอย่างดี ด้วยระยะการตรวจจับครอบคลุมได้ไกลถึง 10 เมตร และความถี่ในการสแกนเพื่อตรวจจับ 25 Hz ซึ่งเพียงพอสำหรับความเร็วเคลื่อนที่ปกติของรถ AGV นอกจากนี้ความละเอียดของการสแกนเลเซอร์ 0.5º ช่วยให้ประสิทธิภาพในการตรวจจับมีประสิทธิภาพสูงสุด
เลเซอร์สแกนเนอร์รุ่น AS-33 สามารถที่ออกแบบพื้นที่ที่ต้องการตรวจจับได้อย่างอิสระ พร้อมเอาท์พุท 4 ช่องสัญญาณ ช่วยให้สามารถตั้งระดับพื้นที่ในการส่งสัญญาณเตือนเมื่อมีสิ่งกีดขวางอยู่ในระยะตรวจจับต่างๆกันได้

laser scanner wide area detection self tuning function

การนำเลเซอรสแกนเนอร์นิรภัย AS-33 ไปประยุกต์ใช้งานสำหรับไลน์ประกอบอัตโนมัติหรือระบบสายพานต่างๆ ด้วยฟังก์ชั่น Self learning ช่วยให้ เซนเซอร์สามารถแยกแยะ สินค้าหรือชิ้นส่วนในไลน์หรือบนสายพานให้ยอมเข้ามาในพื้นที่ที่ตรวจจับ และตรวจจับสิ่งผิดปกตือื่นๆ เพื่อป้องกันอันตรายที่อาจจะเกิดขึ้นได้ โดยส่งสัญญาณเพื่อให้สายพานหรือเครื่องจักรหยุดทำงานทันทีเมื่อมีสิ่งแปลกปลอมนอเหนือจากสินค้าเท่านั้น นอกจากนี้ นอกจากนี้เลเซอร์สแกนนิรภัย AS-33 ยังมีไฟแสดงสถานะต่างๆ เพื่อให้สามารถสังเกตการทำงานของเซนเซอร์ได้ตลอดเวลา

Laser Scanner Control Software

เลเซอร์สแกนเนอร์ รุ่น AS-33 สามารถเชื่อมต่อกับคอมพิวเตอร์เพื่อตั้งค่าต่างๆได้ทั้งหมด โดยสามารถสังเกตุพื้นที่ที่เลเซอร์ทำการสแกนสิ่งแวดล้อมล้อมด้าน ณ ขณะนั้นได้ในแบบ real time สามารถเลือกวาดกำหนดพื้นที่ที่ต้องการตรวจจับได้อย่างอิสระ และสามารถตั้งเอาท์พุทให้สอดคล้องการพื้นที่ที่ต้องการตรวจจับตามต้องการ

laser scanner wide area detection software

ข้อมูลจำเพาะ Laser Scanner รุ่น AS

Scanning principle	TOF
Light source	Infrared laser(905nm)
Max. sensing range	10m (70% reflectivity) / 4m (10% reflectivity)
Scanning angle range	270^ο
Sampling frequency	18 KHz/54 KHz
Scanning frequency	25 Hz
Resolution	0.5^ο
Measuring accuracy	± 2 cm (within the range of 10m)
Response time	40 ms
Startup relay	< 10 s
Switch input	Quantity : 6 (NPN)
Switch output	Quantity : 4 (3 for area signal, 1 for warning)
Communication interface	USB-TYPE C (serial port)
Operating voltage	DC 9-28V
Power consumption	Power rating : <1W (no load) Starting power : <3W (no load)
Working temperature	-10 ^οC to 50 ^οC
Storage temperature	-20 ^οC to 70 ^οC
Humidity	< 85% RH (non-condensing)
Protection degree	IP65
Ambient brightness	80,000 lux
Weight	171 g

Dimension :

laser scanner lidar dimension

Laser sensor - LS5 Series

LASER SENSOR BACKGROUND SUPPRESSION ZENTECH LS5

คุณสมบัติ Laser sensor รุ่น LS5

เลเซอร์เซนเซอร์ รุ่น LS5 เป็นการพัฒนาต่อยอดจากรุ่นเดิม LS ให้มีขนาดเล็กลงช่วยลดพื้นที่ในการติดตั้ง และมีความแม่นยำในการตรวจจับเพิ่มขึ้น ด้วยลำแสงเลเซอร์ขนาดเล็ก ช่วยให้สามารถตรวจจับวัตถุขนาดเล็กหรือตำแหน่งที่ต้องการตรวจจับได้อย่างแม่นยำด้วย Background Suppression ซึ่งใช้มุมองศาในการตรวจจับเพื่อช่วยให้ฉากหลังที่อยู่หลังจากวัตถุไม่ส่งผลกระทบต่อการตรวจจับ และปุ่มหมุน Sensitivity Adjustment ยังมีความละเอียดในการปรับถึง 6 รอบ พร้อมกับปุ่มปรับหมุนเลือก L.on/D.on เพื่อให้เอาท์พุทออกตามต้องการ

1. Background Suppression

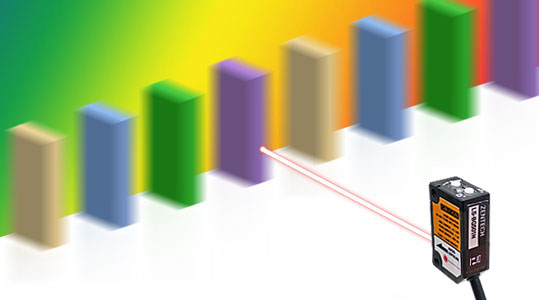

LASER SENSOR LS5 SERIES BACKGROUND SUPPRESSION FEATURE 1 เลเซอร์เซนเซอร์ รุ่น LS5 สามารถตรวจจับวัตถุหรือชิ้นงานโดยที่ฉากหลังไม่ส่งผลกระทบต่อการตรวจจับเหมือนเลเซอร์ทั่วไป โดยคำนวณมุมของแสงที่ตกกระทบเข้ามาประมวลวผลในการตรวจจับด้วย เช่น วัตถุที่มีพิ้นผิวสีดำอยู่ที่ต้องการตรวจจับโดยที่มีฉากหลังมีพื้นสีขาว ซึ่งหากใช้เลเซอร์เซนเซอร์ทั่วไปจะพบปัญหาในการตรวจจับเนื่องจากพื้นหลังสีขาวสามารถสะท้อนแสงได้ดีกว่าวัตถุสีดำ

2. Easy operation

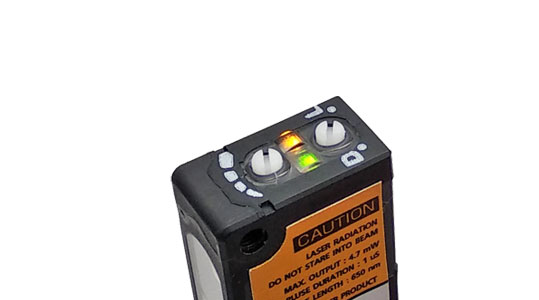

LASER SENSOR LS5 SERIES EASY OPERATION เลเซอร์เซนเซอร์ รุ่น LS5 มาพร้อมปุ่มปรับตั้งระยะการตรวจจับง่ายๆด้วยปุ่มทริมเมอร์หมุน พร้อมกับสวิทซ์เลือกการทำงานแบบ L.on หรือ D.on ช่วยให้ผู้ใช้งานสามารถปรับเปลี่ยนได้ทันทีโดยไม่ต้องใช้เวลาในการเรียนรู้วิธีการใช้งาน นอกจากนี้ยังมาพร้อมไฟแสดงสถานะการทำงานและเอาท์พุทด้านบนชัดเจน

3. Space saving

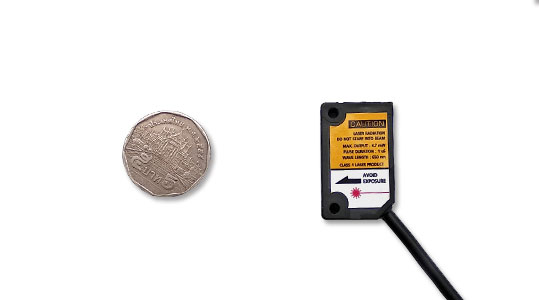

LASER SENSOR LS5 SERIES SMALL SIZE DIMENSION SPACE SAVING เลเซอร์เซนเซอร์ รุ่น LS5 มีขนาดเล็ก กะทัดรัด ช่วยประหยัดพื้นที่ติดตั้งได้อย่างมาก นอกจากนี้มีสายเอาท์พุทพร้อมใช้งานโดยตรงไม่จำเป็นต้องต่อเข้ากับแอมพลิฟายเออร์หรือคอนโทรลเลอร์ให้ยุ่งยาก

สาธิตคุณสมบัติการทำงานของเลเซอร์เซนเซอร์ รุ่น LS-BG501N

ข้อมูลจำเพาะ เลเซอร์เซนเซอร์ รุ่น LS5

Model No.	NPN	LS5-BG501N	LS5-R501N	LS5-T501N
	PNP	LS5-BG501P	LS5-R501P	LS5-T501P
Sensing type		Diffuse reflection	Retroreflective	Throug-beam
Sensing distance		20 - 300 mm	0.3 - 10 m	30 m
Beam size		Ø 0.5mm (at 260mm)	Ø 6mm (at 3 m)	Ø 6mm (at 3 m)
Response time		0.5 ms
Switch type		Selectable L.on/D.on
Light source		Laser（650nm）
Senstivity adjustment		6 turns rotational knob
Operating voltage		10~30V DC±10%
No-load supply current		≤30mA
Load current		100mA
Laser class		Class 1
Ambient temperature		-10℃ ~ +55℃，No freezing
Ambient humidity		35%~85%RH，No coagulating
Indicator		Laser indicator：Green; Output indicator：Yellow
Impact resistance		50G(500m/s²)
Degree of protection		IP67
Material		PBT (body), PMMA (Surface)

วงจรไดอะแกรม : Laser Sensor LS5 Series

FORK SENSOR BU SERIES WIRING DIAGRAM

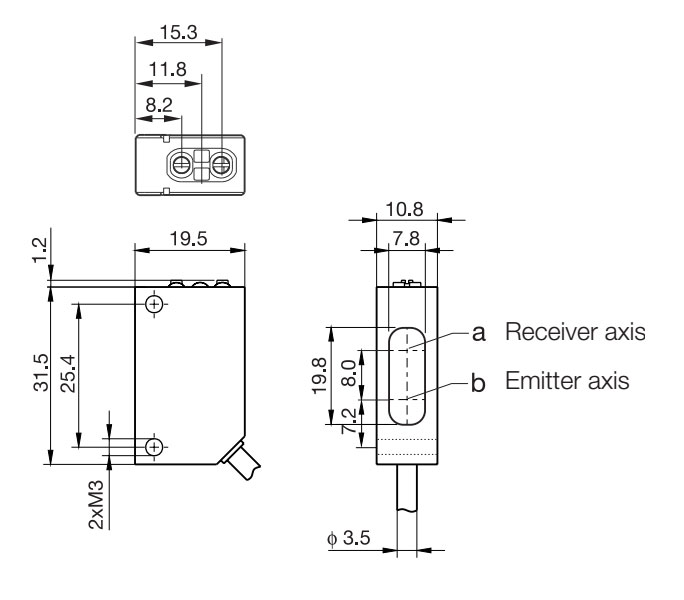

ขนาด (หน่วย:มม.) : Laser Sensor LS5 Series

LASER SENSOR LS5 SERIES DIMENSION
