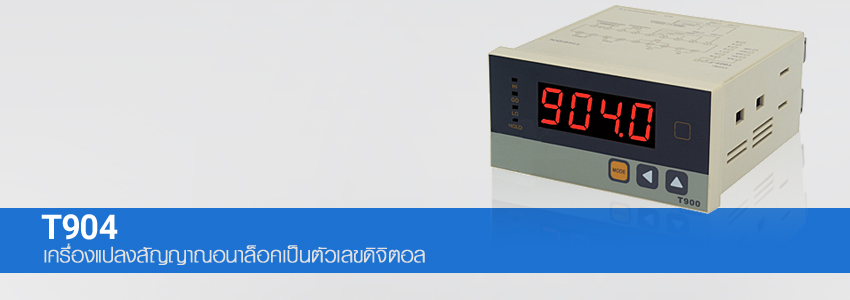

ANALOG / DIGITAL INDICATOR -T904

t904 analog to digital hilight no lo

คุณสมบัติ Digital Indicator T904

     เครื่องรับสัญญาณ Analog  แปลงเป็นตัวเลข Digital แสดงผลออกผ่านหน้าจอตัวเลขขนาดใหญ่ สามารถรับสัญญาณมาตรฐาน  0-1V,1-5V , 0-5V , 0-10V , 4-20mA , สามารถตั้งค่า Alarm limit HI GO LOW ได้หลายรูปแบบ พร้อมฟังก์ชั่น Scaling function เพื่อให้แสดงผลตัวเลขตามต้องการ  ฟังก์ชั่น Zero เพื่อปรับค่าที่ให้เป็นศูนย์ เอาท์พุทเป็นแบบรีเลย์ใช้่งานได้ทันที
  • เปลี่ยนสัญญาณ Analog เป็นตัวเลข Digital แสดงผลตัวเลขขนาดใหญ่ ชัดเจน
  • รับย่านสัญญาณ Analog ได้ทั้ง 0-20mA, 4-20mA, 0-100mV, 0-200mV, 0-500mV, 0-5V, 1-5V, 0-10V
  • ตั้งค่า output ได้หลากแบบ High alarm, Low alarm, Windows alarm
  • เลือกปรับค่าแสดงผลเป็นแบบ Average ได้ เพื่อป้องกันสัญญาณรบกวนอื่นๆ
  • สามารถแสดงค่า MAX / MIN สูงสุดได้
  • output แบบ relay มี 3 ouput HI, GO , LOW
  • สามารถทำ linear หรือ Scaling ให้ตัวเลขแสดงตามหน่วยที่ต้องการ
  • มี Zero function เพื่อปรับค่าเป็น 0 ให้ถูกต้องตามต้องการ
  • ช่องเอาท์พุท 4-20mA สำหรับต่อออกอุปกรณ์ภายนอก

Digital Indicator T904 : โหมด Scaling Function เปลี่ยนสัญญาณ Analog ที่เข้ามาเป็นตัวเลขดิจิตอล ให้ตรงกับหน่วยที่ต้องการ

analog to digital indicator scaling function

ดาวน์โหลดคู่มือ download icon


ข้อมูลจำเพาะ Digital Indicator T904

Model T904
Input Range DC current : 0-20mA / 4-20mA /
DC Voltage : 0-100mV / 0 -200mV / 0-500mV / 0-1V / 0-5V / 1-5V / 0-10V /
Display accuracy • 23"C+5℃- DC Type : F.S.+0.1% rdg+2digit /AC Type : F.S.+0.3% rdg+3digit
DC/AC Type F.S +0.3% rdg +3digit max.only for SA terminal.
• -1o·c to so·c- DC/AC Type : F.S.+0.5% rdg+3digit
Sampling cycle DC type: 50ms,AC type : 16.6ms
Display method 7Segment LED display(red)
Max . indication range -1999 to 9999(4digit)
Max.allowable input 110% F.S for each measured input range
A/D conversion method Practical oversampling using successive approximation ADC
Preset output • Relay output- Contact capacity :250VAC 3A ,30VDC 3A
Sub output (Transmission output) • Rs485 communication output- Baud rate: 1200/2400/4800/9600 ,
Communication method:2-wire half duplex ,
•Synchronous method: Asynchronous method, Protocol: Modbus type
DC4-20mA output - Resolution: 12,000 division(Load resistance max.6000)
Hold function lncludes(Externa l hold function)
Auxiliary output voltage DC24V 50mA.Max
Insulation resistance Min. 100MO(at 500VDC megger) between external terminal and case
Dielectric stength 2,000VAC for lminute between external terminal and case
Noise stength ±2kV t he square wave noise(pulse width : 11JS) by the noise simulator
Power supply 100-240VAC 50/60Hz(AIIowable voltage range : 90 tO 110%)
Power consumption 55VA
ambient temperature -10 to 50℃ - storage :-20 to 60℃
ambient humidity 35 tO 85%RH storage :35 tO 85%RH


Wiring Diagram :
 Digital Indicator T904

digital indicator wiring diagram

Dimension : Digital Indicator T904

t904 analog to digital dimension
