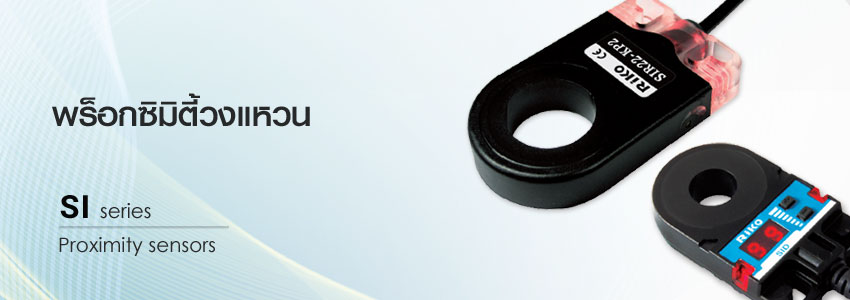

RIKO PROXIMITY SENSORS - SI Series

RIKO RING SENSOR SIR15 KP2 SIR30 KP2 SIR3 KP2 SIA44 N SIA64 MAIN

คุณสมบัติ RIKO รุ่น SI

     พร็อกซิมิตี้เซนเซอร์ RIKO รุ่น SI (Proximity Ring Sensor) เป็นพร็อกซิมิตี้รูปร่างวงแหวน สำหรับตรวจจับวัตถุที่เป็นโลหะเมื่อลอดผ่านรูของเซนเซอร์ สามารถปรับขนาดที่ต้องการตรวจจับได้ ด้วยปุ่มปรับ Sensitiviity   มีหลายขนาดให้เลือกใช้งานตามขนาดของวัตถุที่ลอดผ่าน รองรับเอาท์พุททั้ง NPN และ PNP พร้อมเลือกเอาท์พุทใช้งานได้ทั้ง NO และ NC   แสดงผลสถานะการทำงานด้วยไฟ LED ขนาดใหญ่สังเกตได้อย่างชัดเจ


1. ตรวจจับเฉพาะโลหะ

RIKO RING SENSOR SIR15 KP2 SIR30 KP2 SIR3 KP2 SIA44 N SIA64 METAL DETECTION พร็อกซิมิตี้เซนเซอร์แบบวงแหวนนั้นจะตรวจจับเฉพาะวัตถุที่เป็นโลหะที่รอดผ่านรูไปเท่านั้น เหมาะสำหรับในการใช้นับจำนวนชิ้นงานโลหะที่หล่น หรือประยุกต์ใช้ในการคอนเฟิร์มงานโลหะหล่นออกจากการ Stamping เพื่อช่วยตรวจสอบงานที่อาจค้าง









2. ปรับขนาดโลหะที่ต้องการตรวจจับ

RIKO RING SENSOR SIR15 KP2 SIR30 KP2 SIR3 KP2 SIA44 N SIA64 SENSITIVITY ADJUSTMENT TRIMMER สามารถให้พร็อกซิมิตี้วงแหวน รุ่น SI ตรวจจับขนาดโลหะตามที่ต้องการได้ โดยการหมุนปรับปุ่มด้านข้าง











3. รองรับ OUTPUT หลากหลาย

RIKO RING SENSOR OUTPUT NPN PNP NO NC ส่วนของ OUTPUT สามารถเลือกใช้งานได้หลากหลาย สามาถใช้งานได้แบบ NPN หรือ PNP และยังสามารถเลือกหน้าสัมผัสแบบ NO หรือ NC ได้อีกด้วยในตัวเดยวกัน ช่วยลดความหลากหลายจำนวนรุ่นในการทำสต๊อกสำหรับซ่อมบำรุง










ข้อมูลจำเพาะ

Model SID05-KP2 SIR15-KP2 SIR22-KP2 SIR30-KP2
Sensing hole diameter D=5mm D=15mm D=22mm D=30mm
Min. detecting object 1mm min. 2mm min. 3mm min. 3mm min.
Operating voltage DC 12 ~ 24V
Current consumption 30 mA 15 mA
Load current 100 mA Max. at DC24V
Output method NPN N.O./N.C. PNP N.C./N.O.
Operating temperature -20℃ ~ + 60℃
Protection degree IP 64 IP 66
Wiring method Ø5.2 x 2M / 4-wires Ø4.2 x 2M / 4-wires
Weight Approx.100g Approx.86g Approx.85g Approx.81g

Model SIA44-N SIA63-N SIA100-N
Sensing hole diameter D=44mm D=63mm D=100mm
Min. detecting object 5mm min.  10mm min.
Operating voltage DC 10 ~ 30V
Current consumption 15 mA
Load current 100 mA Max. at DC 24V
Output method NPN N.O./N.C.
Operating temperature -20℃ ~ + 60℃
Protection degree IP 65
Wiring method Ø4.2 x 2 M / 4-wires
Weight Approx.260g Approx.220g Approx.710g

ดาวน์โหลดสเปก

วงจรไดอะแกรม SI Series

RIKO NP OUTPUT


ขนาด (หน่วย:มม.) SI Series

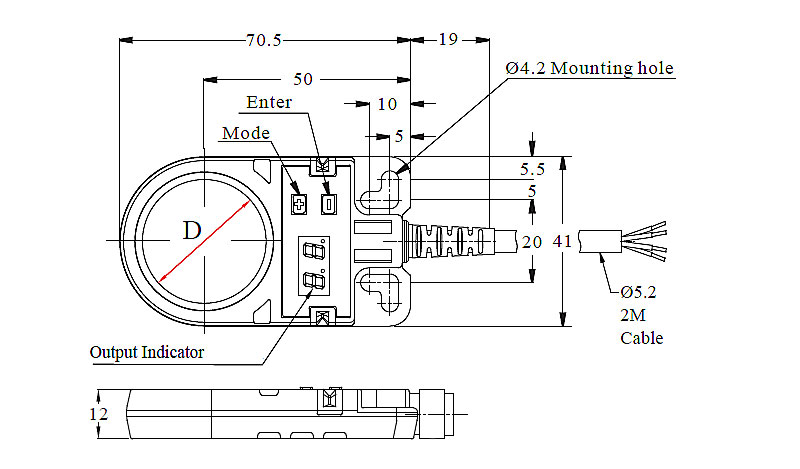

SID05
sid05 riko proximity sensor

SIR15-KP2 / SIR22-KP2 / SIR30-KP2


sir riko proximity sensor

SIA44-N / SIA63-N


sia44 sia63 riko proximity sensor



SIA100-N

sia100 riko proximity sensor
