RIKO PHOTOELECTRIC SENSORS - R J Series

rj main picture

คุณสมบัติ RIKO รุ่น RJ

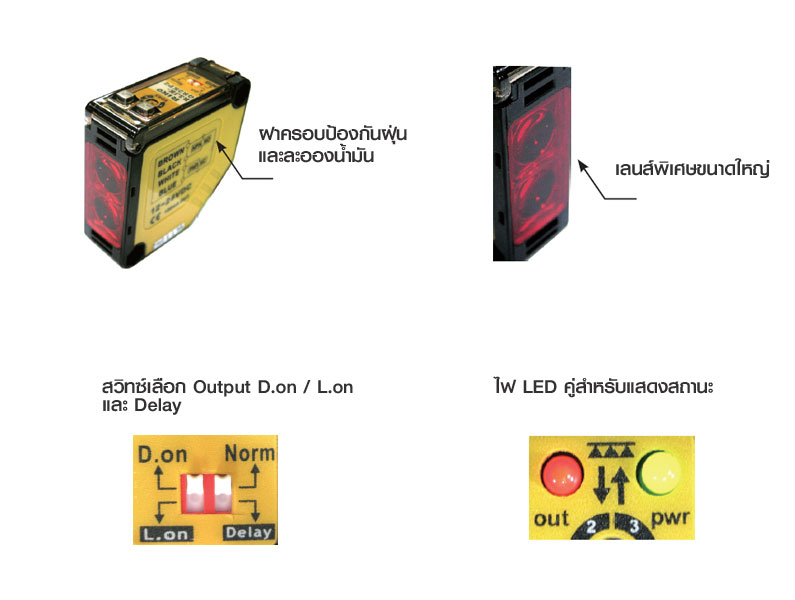

     โฟโต้อิเล็กทริกเซนเซอร์ RIKO รุ่น RJ เป็นโฟโต้เซนเซอร์ที่ตรวจจับได้ไกล ใช้ระบบไฟได้หลากหลายทั้ง AC และ DC มาพร้อมฝาครอบด้านบนสำหรับป้องกันปุ่มต่างๆจากฝุ่นและละอองคราบน้ำมันในสภาวะแวดล้อมในการทำงาน ตัวเซนเซอร์มีเลนส์พิเศษขนาดใหญ่เพื่อการตรวจจับทีีดียิ่งขึ้น มีทั้งเอา์พุทรีเลย์และทรานซิสเตอร์ให้เลือกใช้งาน เอาท์พุทสามารถเลือกให้เป็น D.on / L.on พร้อมทั้งสวิทซ์สำหรับหน่วงเอาท์พุทให้ทำงานช้าลงได้

1. ฟังก์ชั่นตั้งค่าครบครัน

RIKO PHOTOELECTRIC SENSOR R3JK DU100A3 R3JK 30A3 R3JK DU100KP2 R3JK KP2 ALL SETTING FUNCTION ไฟแโฟโต้อิเล็กทริกเซนเซอร์ รุ่น R3J และ R5J นั้นมีฟังก์ชั่นการตั้งค่าที่ครอบคลุมการใข้งานได้เป็นอย่างดี ไม่ว่าจะเป็นปุ่มหมุนปรับตั้งระยะ ปุ่มเลือกหน้าสัมผัสเอาท์พุท และฟังก์ชั่นการหน่วงเวลา











2. หน้าเลนส์พิเศษ

RIKO PHOTOELECTRIC SENSOR R3JK DU100A3 R3JK 30A3 R3JK DU100KP2 R3JK KP2 SPECIAL LENS หน้าเลนส์แบบพิเศษช่วยให้แสงโฟกัสการตรวจจับวัตถุได้ดียิ่งขึ้น











3. รองรับแรงดันทั้ง DC และ AC

RIKO PHOTOELECTRIC SENSOR R3JK DU100A3 R3JK 30A3 R3JK DU100KP2 R3JK KP2 MULTI VOLTAGE POWER SUPPLY สามารถรองรับการต่อใช้งานกับไฟได้ทั้ง DC และ AC ช่วยให้ใช้งานได้สะดวกยิ่งขึ้น














ข้อมูลจำเพาะ

R5JM-DU200A3 / R5JM-50A3 / R3JK-DU100A3 / R3JK-30A3

Model R5JM-DU200A3 R5JM-50A3 R3JK-DU100A3 R3JK-30A3 R3JK-R5A3
Sensing type Diffuse reflection Through beam Diffuse reflection Through beam Retro-reflective
Sensing distance 200cm 50m 100cm 30M 5M
Emitting light Infrared LED 850nm  Infrared LED 940 nm Infrared LED 850 nm Infrared LED 940 nm
Operating voltage AC 90~260V / DC 24~30V
Current Consumption 40 mA  25 mA Max.
Load current Relay : DC24-30V 5A / AC250V 5A
Output type Relay out: Com./No.
Response time 20 ms Max.  1.5 ms Max.
Insul ation resistance 20MΩ min. (DC500V)
Voltage withstand AC1000V 60Hz for 60 Sec.
Operating temperature -25℃ ~ + 60℃  - 20 ℃ ~ + 60 ℃
Ambient humidity 35% ~ 85% RH
Prot ection degree IP65
Material ABS ABS
Wiring method Ø5.2 x 2 M / 4-wires (Receiver) Ø5.2 x 2 M / 4-wires
(Emitter) Ø5.2 x 2 M / 2-wires
Ø4.2 x 2 M / 4-wires (Receiver) Ø4.2 x 2 M / 4-wires
(Emitter) Ø4.2 x 2 M / 2-wires
Ø4.2 x 2 M / 4-wires
Weight Approx.123.5g Approx.247g Approx. 85g Approx. 165g Approx. 85g



R3KJ-DU100KP2 / R3JK-30KP2

Model R3JK-DU100KP2 R3JK-30KP2
Sensing type Diffuse reflection Through beam
Sensing distance 100cm 30M
Emitti ng light Infrared LED 940 nm Infrared LED 850 nm
Operating voltage DC12 ~ 24 V
Current Consumption 30 mA Max.
Load current 100mA Max. at DC24V
Output type NPN L.on/D.on PNP D.on/L.on
Response time 1.5 ms Max.
Insul ation resistance 20MΩ min. (DC500V)
Voltage withstandabiligy AC1000V 60Hz for 60 Sec.
Operating temperature - 20 ℃ ~ + 60 ℃
Ambient humidity 35% ~ 85% RH
Prot ection degree IP65
Material ABS
Wiring method (A3 Output or Receiver) Ø4.2 x 2 M / 4-wires
(Emitter) Ø4.2 x 2 M / 2-wires
Weight Approx. 80g Approx. 150g

ดาวน์โหลดสเปก

วงจรไดอะแกรม RJ Series

rj riko photoelectric sensor wiring
 *NPN&PNP SYNC.OUT

ขนาด (หน่วย:มม.)

R5JM :
r5jm riko photoelectric sensor size

R3JK :

r3jk riko photoelectric sensor size
