RIKO PHOTOELECTRIC SENSOR - PTQ18

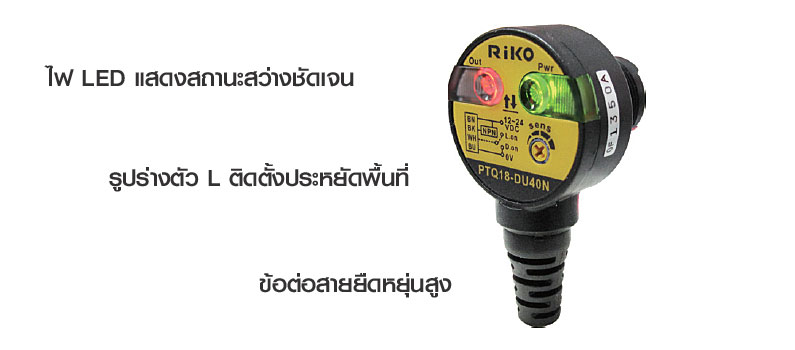

ptq main picture

คุณสมบัติ RIKO รุ่น PTQ18

     โฟโต้อิเล็กทริกเซนเซอร์ RIKO รุ่น PTQ18 เป็นโฟโต้เซนเซอร์ที่มีความทนทาน กันน้ำได้เป็นอย่างดีด้วยมาตรฐาน IP67 ลักษณะรูปร่างเป็นรูปตัว L ปลายหัวเซนเซอร์ไปเกลียวขนาด M18 ง่ายต่อการติดตั้งพร้อมทั้งประหยัดพื้นที่ ไฟ LED บอกสถานะการทำงานของเซนเซอร์ได้อย่างชัดเจน เอาท์พุทมีทั้ง NPN และ PNP  ภายในตัวเดียวกันพร้อมเลือกได้ทั้ง NO หรือ NC ตามต้องการ



1. กันน้ำและทนต่อสภาวะแวดล้อมต่างๆ

RIKO PHOTOELECTRIC SENSOR PTQ18 DU40N PTQ18 20N PTQ18 PR1N RATED IP67 WATER RESISTANCE  โฟโต้เซนเซอร์รุ่น PTQ18 มีโครงสร้างที่แข็งแรง และซีลที่แน่นหนา โดยมีเรท IP67 ซึ่งสามารถกันฝุ่นและกันน้ำได้เป็นอย่างดีเยี่ยม












2. ติดตั้งง่าย

RIKO PHOTOELECTRIC SENSOR PTQ18 DU40N PTQ18 20N PTQ18 PR1N LSHAPE EASY INSTALLATION ด้วยดีไซน์แบบรูปตัว L หรือมุมฉาก ช่วยให้สามารถติดตั้งได้ง่าย และด้วยการเดินสายแบบ 90 องศาแนบลงมาจึงช่วยลดปัญหาการหักงอของสายหรืออุบัติเหตุจากการใช้งาน











3. ใช้งานอุตสาหกรรมที่เปียกชื้นได้ดี

RIKO PHOTOELECTRIC SENSOR PTQ18 DU40N PTQ18 20N PTQ18 PR1N IP67 WATER RESISTANCE อุตสาหกรรมจำพวกอาหารหรือเครื่องดื่ม อาจมีสภาพที่เปียกชื้น หรือมีการฉีดพ่นน้ำต่างๆ ซึ่ง โฟโต้เซนเซอร์ PTQ18 จึงเหมาะอย่างยิ่งในการติดตั้งในพื้นที่ดังกล่าว














ข้อมูลจำเพาะ

Model PTQ18-DU40N PTQ18-DU40P PTQ18-20N PTQ18-20P PTQ18-R2N PTQ18-R2P
Sensing type  Diffuse reflection  Through beam  Retroreflective
Sensing distance  40cm,
white paper 10 x 10
20M  2M
Emitting light  Infrared LED 850 nm
Operating voltage  DC12 ~ 24 V
Current Consumption  20mA Max.  (Receiver)20mA Max.
(Emitter)18mA Max.
20mA Max.
Load current  100mA Max. at DC24V
Output type  NPN L.on / D.on & PNP L.on / D.on
Response time  1.5 ms Max.  7 ms Max.  1.5 ms Max.
Insulation resistance  20MΩ min. (DC500V)
Voltage withstandabiligy  AC1000V 60Hz for 60 Sec.
Operating temperature  - 20 ℃ ~ + 60 ℃
Ambient humidity  35% ~ 85% RH
Protection degree  IP67
Material  ABS
Wiring method  Ø4.2 x 2 M / 4-wires  (Receiver) Ø4.2 x 2 M / 4-wires /
(Emitter) Ø4.2 x 2 M / 2-wires
Pre-wired Ø4.2 x 2M / 4-wires
Weight  Approx.68.5g  Approx.137g    Approx.68.5g

ดาวน์โหลดสเปก

วงจรไดอะแกรม PTQ18 Series

PTQ18-DU10N/PTQ18-DU40N/PTQ18-DU10P/PTQ18-DU10P

RIKO PHOTOELECTRIC SENSOR PTQ18 DU40N PTQ18 20N PTQ18 PR1N PTQ18 R2N NPN OUTPUT WIRING

PTQ18-20N/PTQ18-20P/PTQ18-R2N/PTQ18-R2P/PTQ18-PR1N/PTQ18-PR1P
RIKO PHOTOELECTRIC SENSOR PTQ18 20N PTQ18 PR1N PTQ18 R2N NPN OUTPUT WIRING

ขนาด (หน่วย:มม.) PTQ18 Series

PTQ riko photoelectric sensor SIZE
