RIKO PHOTOELECTRIC SENSORS - PM6

pm6 main picture

คุณสมบัติ RIKO รุ่น PM6

     โฟโต้อิเล็กทริกเซนเซอร์ RIKO รุ่น PM6 มีรูปร่างขนาดเล็ก จึงช่วยประหยัดพื้นที่การติดตั้งได้เป็นอย่างดี พร้อมไฟแสดงสถานะที่ปลายหัวเซนเซอร์ที่มีขนาดใหญ่ทำให้ช่วยในการมองเห็นและสังเกตสถานะการทำงานได้อย่างชัดเจน    RIKO PM6 series มีลำแสงขนาดเล็กและแคบทำให้ตรวจจับวัตถุขนาดเล็กได้เป็นอย่างดี ตัวโครงสร้างผลิตจากวัสดุ ABS แข็งแรงทนทาน เกลียวยึดเป็นโลหะทำให้ขันยึดได้อย่างแน่นหนา

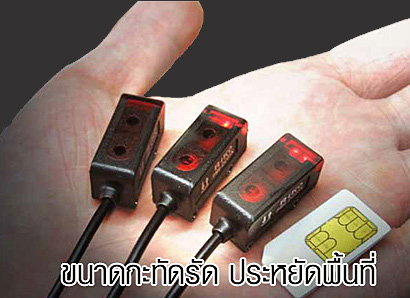

1. ขนาดเล็ก

RIKO PHOTOELECTRIC SENSOR PM6 2N PM6 DU05N PM6 T05N SMALL SIZE FEATURE  โฟโต้อิเล็กทริกเซนเซอร์ รุ่น PM6 มีรูปร่างขนาดเล็ก เหมาะกับการติดตั้งในพื้นที่ที่จำกัด ช่วยประหยัดพื้นที่ได้เป็นอย่างดี วัสดุโครงสร้าง ABS มีความแข็งแรง ทนทาน










2. ไฟแสดงสถานะขนาดใหญ่

RIKO PHOTOELECTRIC SENSOR PM6 2N PM6 DU05N PM6 T05N OUTPUT STATUS FEATURE ส่วนของการแสดงผล OUTPUT ด้านหน้าขนาดใหญ่ ช่วยให้สังเกตได้ง่าย พร้อมทั้งเลนส์แบบโฟกัสแสงช่วยให้ตรวจจับวัตถุชิ้นเล็กได้เป็นอย่างดี















ข้อมูลจำเพาะ : PM6 series

Model  PM6-DU05N PM6-T50N PM6-2N
PM6-DU05P PM6-T50P PM6-2P
Sensing type Diffuse reflection Through-beam
Sensing distance 5 cm, White paper
100x100 mm
50cm 2M
Emitting light Infrared LED 940nm
Operating voltage DC12 ~24V±10% (Ripple P-P:10% Max.)
Current Consumption 20mA Max. 30mA Max.
Load current 100mA Max. at DC24V
Output type N:NPN L.on
P:PNP L.on
N:NPN D.on
P:PNP D.on
Protection circuit Reversed supply circuit protection, short circuit protection output
Response time 1 ms Max.
Insulation resistance 20MΩ min. (DC500V)
Voltage withstand ability AC1000V 60Hz for 60 Sec.
Operating temperature -10℃ ~ + 45℃﹙No freezing allowed﹚
Ambient humidity 35% ~ 85% RH
Storage temperature -10℃ ~ + 55℃﹙No freezing allowed﹚
Storage humidity 35% ~ 95% RH
Protection degree IP64
Material ABS
Wiring method Ø2.4 x 2M / 3-wires (Receiver) Ø2.4 x 2 M / 3-wires /
(Emitter) Ø2.4 x 2 M / 2-wires
Weight Approx.20g Approx.40g

ดาวน์โหลดสเปก

วงจรไดอะแกรม : PM6 Series

PM6 RIKO PHOTOELECTRIC SENSOR WIRING


ขนาด (หน่วย:มม.) : PM6 Series

PM6 SIZE
