RIKO PHOTOELECTRIC SENSORS - PK5

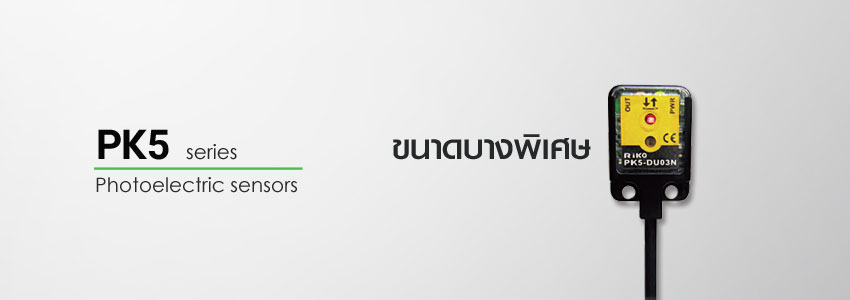

pk5i main picture

คุณสมบัติ RIKO รุ่น PK5

     โฟโต้อิเล็กทริกเซนเซอร์ RIKO รุ่น PK5 เป็นรุ่นที่มีความบางเป็นพิเศษ หนาเพียง 3.5 มม. และมีขนาดเพียงแค่ปลายนิ้วซึ่งเหมาะกับการติดตั้งในที่แคบๆหรือต้องการประหยัดพื้นที่ในการติดตั้งเซนเซอร์ ไฟแสดงสถานะที่ปลายหัวเซนเซอร์มองเห็นได้อย่างชัดเจน สามารถมองเห็นลำแสงสีแดงซึ่งใช้ในการตรวจจับได้สำหรับรุ่น PK5-F ทำให้สามารถเล็งวัตถุทีต้องการตรวจจับได้ง่าย โฟโต้เซนเซอร์ RIKO รุ่น PK5 สามารถตรวจจับวัตถุขนาดเล็กได้เป็นอย่างดีเนื่องจากมีลำแสงขนาดเล็ก

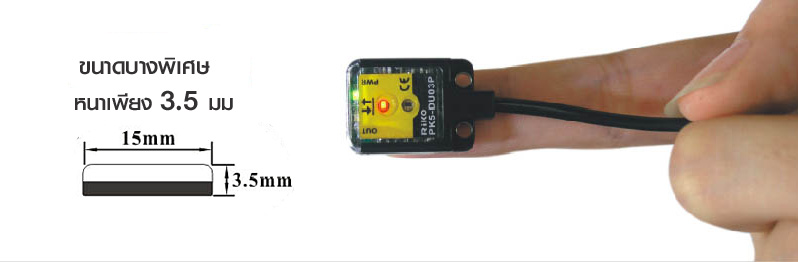

Pk5 riko photoelectrc sensor super slim
  • โฟโต้อิเล็กทริกความหนาเพียง 3.5 มม. ประหยัดพื้นที่ได้เป็นอย่างดี
  • มีลำแสงขนาดเล็กมองเห็นได้อย่างชัดเจน (สำหรับรุ่น PK-F) ทำให้จับวัตถุขนาดเล็กได้ดี

ข้อมูลจำเพาะ

Model   PK5-DU03N PK5-F05N PK5-1N
 PK5-DU03P PK5-F05P PK5-1P
Sensing type Diffuse reflection Diffuse reflection
(small spot from LED Red light)
Through beam
Sensing distance 3 cm,white paper 100x100mm 5 cm,white paper100x100mm 1M
Emitting light Red LED 632 nm  Infrared LED 940nm
Operating voltage DC12 ~ 24 V±10% (Ripple P-P:10% Max.)
Current Consumption 15 mA Max.
Load current 100mA Max. at DC24V
Output type N:NPN L.on
P:PNP L.on
Protection circuit Reversed supply circuit protection, short circuit protection output
Response time 0.5 ms Max.
Insulation resistance 20MΩ min. (DC500V)
Voltage withstandabiligy AC1000V 60Hz for 60 Sec.
Operating temperature -10℃ ~ + 45℃﹙No freezing allowed﹚
Ambient humidity 35% ~ 85% RH
Storage temperature -10℃ ~ + 55℃﹙No freezing allowed﹚
Storage humidity 35% ~ 95% RH
Protection degree IP64 IP65 IP64
Material ABS
Wiring method Ø2.4 x 2 M / 3-wires  (Receiver) Ø2.4 x 2 M / 3-wires
(Emitter) Ø2.4 x 2 M / 2-wires
Weight Approx.20g  Approx.40g

ดาวน์โหลดสเปก

วงจรไดอะแกรม PK5 Series

PM6 RIKO PHOTOELECTRIC SENSOR WIRING


ขนาด (หน่วย:มม.) PK5 Series

PK5 SIZE
