RIKO PHOTOELECTRIC SENSORS - PK3

riko pk3 main pic

คุณสมบัติ RIKO รุ่น PK3

     โฟโต้อิเล็กทริกเซนเซอร์ RIKO รุ่น PK3 ทรงสี่เหลี่ยมมาตรฐาน ขนาดกะทัดรัด มีไฟแสดงผลขนาดใหญ่ทำให้สังเกตุการทำงานได้ง่าย ส่วนยึดสกรูเป็นเกลียงทองเหลืองทำให้การขันสกรูไม่มีปัญหาการแตกหัก แข็งแรง แน่นหนา สายสัญญาณเอาท์พุทสามารถเลือกต่อได้ทั้ง Light on หรือ Dark on และพิเศษด้วยเลนส์ด้านหน้าพิเศษทำให้แสงมีการโฟกัสที่ดีขึ้นกว่ารุ่นทั่วไป

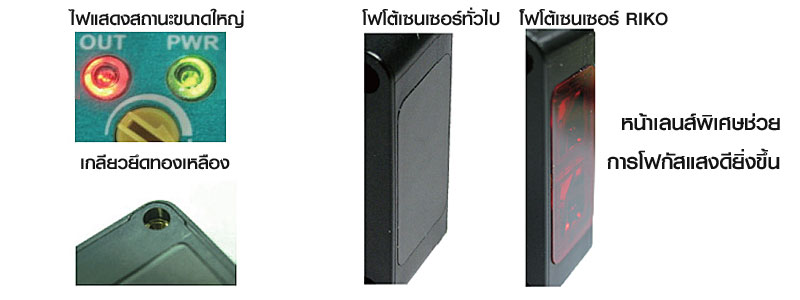

1. ไฟแสดงสถานะขนาดใหญ่

RIKO PK3 PHOTOELECTRIC BUTTON AND LED PK3 DU30N PK3 R2N PK3 5N ไฟแสดงสถานะ POWER เมื่อต่อไฟเลี้ยง และไฟแสดงสถานะ OUTPUT เมื่อเซนเซอร์ตรวจจับวัตถุได้และส่งสัญาณเอาท์พุทออกมา  พร้อมปุ่มหมุนปรับ Sensitivity เพื่อปรับระยะตรวจจับตามที่ต้องการ (ปุ่มปรับ Sensitivity เฉพาะรุ่น PK3-DU30 และ PV-D70)











2. หน้าเลนส์พิเศษ

RIKO PK3 PHOTOELECTRIC SENSOR LENS PK3 DU30N PK3 QM1N PK3 DU30P PK3 R2N PK3 5N หน้าเลนส์แบบพิเศษทีประกอบเข้ากับเซนเซอร์ รุ่น PK3 นั้นจะช่วยให้การตรวจจับวัตถุได้ดียิ่งขึ้น

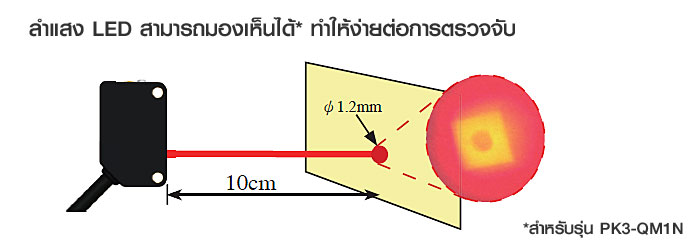

 3. ปลายลำแสงสีแดง

RIKO PK3 PHOTOELECTRIC SENSOR VISIBLE LIGHT PK3 QM1N PK3 QM1P สำหรับโฟโต้เซนเซอร์ รุ่นย่อย PK3-QM1 และ PV-D70 จะมีแหล่งกำเนิดแสงสีแดงไฟ จึงทำให้สามารถมองเห็นแสงที่ส่องออกไปกระทบกับวัตถุเพื่อตรวจจับ ข่วยทำให้การปรับตั้งแสงเพื่อเล็งไปยังวัตถุหรือตำแหน่งที่ต้องการได้อย่างง่ายดาย ต่างจากโฟโต้เซนเซอร์แบบแหล่งกำเนิดแสงอินฟาเรดซึ่งมองเห็นแสง










ข้อมูลจำเพาะ

Model NPN PK3-DU30N PK3-R2N PK3-QM1N PV-D70N PK3-5N
PNP PK3-DU30P PK3-R2P PK3-QM1P PV-D70P PK3-5P
Sensing type Diffuse reflection  Retroreflective Diffuse reflection (RED)  Through beam
Sensing distance 30 cm
(white paper 300x300 mm)
2M 10cm 1 M 5M
Emitting light Infrared LED 850 nm  Red LED 660 nm  Infrared LED 940 nm
Operating voltage DC12 ~ 24 V
Current Consumption 25 mA Max.  20 mA Max.  40 mA Max.
Load current 100mA Max. at DC24V
Response time 1.5 ms Max.  1 ms Max.  1.5 ms Max.
Insulation resistance 20MΩ min. (DC500V)
Voltage withstandabiligy AC1000V 60Hz for 60 Sec.
Operating temperature - 20 ℃ ~ + 60 ℃
Ambient humidity 35% ~ 85% RH
Protection degree IP64
Material ABS
Wiring method Pre-weird Ø4.2 x 2 M / 4-wires    (Receiver) Ø4.2 x 2 M / 4-wires
(Emitter) Ø4.2 x 2 M / 2-wires
Weight  Approx.20g    Approx.40g

ดาวน์โหลดสเปก

วงจรไดอะแกรม :

PK3 Series

PK3 wiring diagram

PV-D70N/PV-D70P

RIKO PV Photoelectric sensor output wiring

ขนาด (หน่วย:มม.) :

PK3 Series

PK3 SIZE
PV Series

RIKO PV Photoelectric sensor size 1
