RIKO FIBER OPTIC SENSOR - BR3 Series

riko br3-np

คุณสมบัติ  RIKO รุ่น BR3

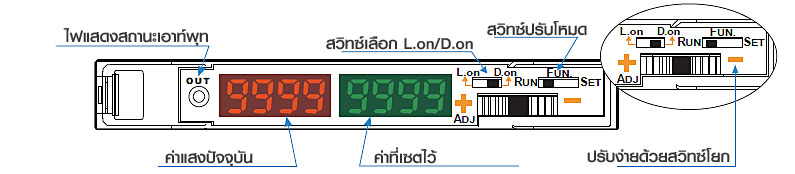

     ไฟเบอร์แอมพลิฟายเออร์เซนเซอร์ RIKO รุ่น BR3 มีหน้าจอแบบดิจิตอลแสดงผลทั้งค่าแสงที่ได้รับและค่าที่ต้องการให้เซนเซอร์ทำงาน ทำให้ง่ายต่อการปรับตั้งพร้อมโหมดสวิทซ์เลือกเอาท์พุท L.on /D.on ได้ตามต้องการ ปรับความแรงหรือความเร็วในการตรวจจับ ปุ่มสวิทซ์คันโยกง่ายต่อการปรับเปลี่ยน



1. หน้าจอแสดงผลคู่

RIKO FIBER OPTIC SENSOR BR3 NP BR301 N DUAL DISPLAY ACTUAL AND SETTING VALUE ไฟเบอร์แอมพลิฟายเออร์เซนเซอร์ รุ่น BR3 มีหน้าจอแสดงผลดิจิตอลแสดงผลทั้งค่าแสงที่ได้รับจริงและค่าเซตที่ต้องการให้ตรวจจับ เพื่อเปรียบเทียบและปรับค่าได้อย่างละเอียดมากยิ่งขึ้น นอกจากนี้หน้าจอแสดงคู่ทำให้การตั้งค่าๆทำได้ง่ายดายและสามารถตรวจสอบความเสถียรในการตรวจจับของไฟเบอร์เซนเซอร์ได้เป็นอย่างดี











2. ฟังก์ชั่นการตั้งค่า

RIKO FIBER OPTIC SENSOR BR3 NP BR301 N SETTING FUNCTION ไฟเบอร์แอมพลิฟายเออร์ รุ่น BR3 มาพร้อมฟังก์ชั่นการปรับแต่งเพื่อให้การตรวจจับมีความแม่นยำและมีประสิทธิภาพสูงสุด ไม่ว่าจะเป็นการปรับความแรงแสงได้ตามวัตถุและระยะการตรวจจับ การหน่วงเวลาสำหรับเอาท์พุททั้งและรูปแบบเอาท์พุทในแบบต่างๆ











ข้อมูลจำเพาะ

Model BR3-NP
Emitting light Red LED 660nm
Operating voltage DC12 to 24 ± 10%
Current Consumption 45mA Max.
Load current 100mA Max at DC 24V
Output type NPN L.on / D.on PNP L.on / D.on
Protection circuit Reversed polarity protection, over-current protection
Response time on: 200 μs, off: 200 μs MAX (200、500、1000、5000)μs
Indicators Output indicator : Red LED
Sensitivity adjustment 4 Digits 0000-8000
Insulation resistance 20MΩ min. (DC500V)
Voltage withstandabiligy AC500V 60Hz for 60 Sec.
Operating temperature - 10 ℃ ~ + 60 ℃
Ambient humidity 35% ~ 85% RH
Materia ABS
Wiring method Pre-wired Ø4.2 x 2M / 4-wires
Weight Approx.65 g

ดาวน์โหลดสเปก

วงจรไดอะแกรม BR3-NP , BR3-NPB


np output wiring
                 *NPN&PNP SYNC.OUT

ขนาด (หน่วย:มม.) : BR3-NP,BR301-N

RIKO BR3 SIZE
